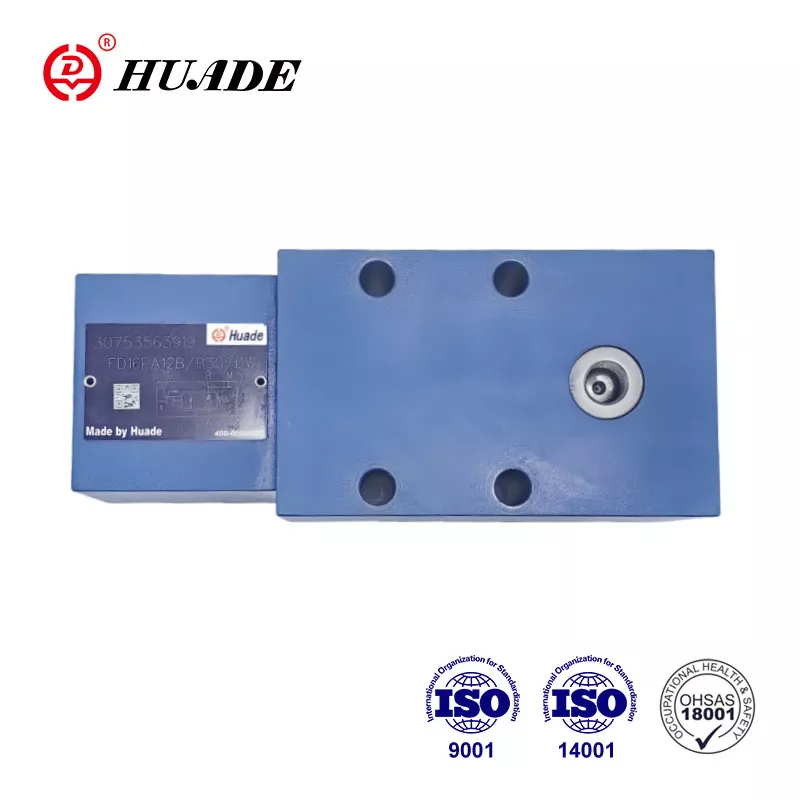

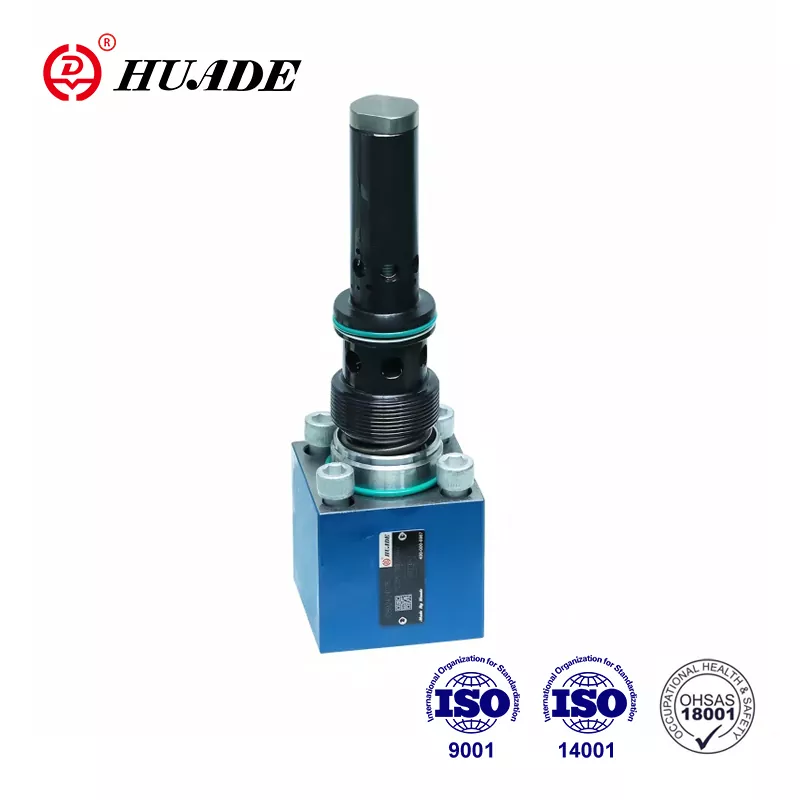

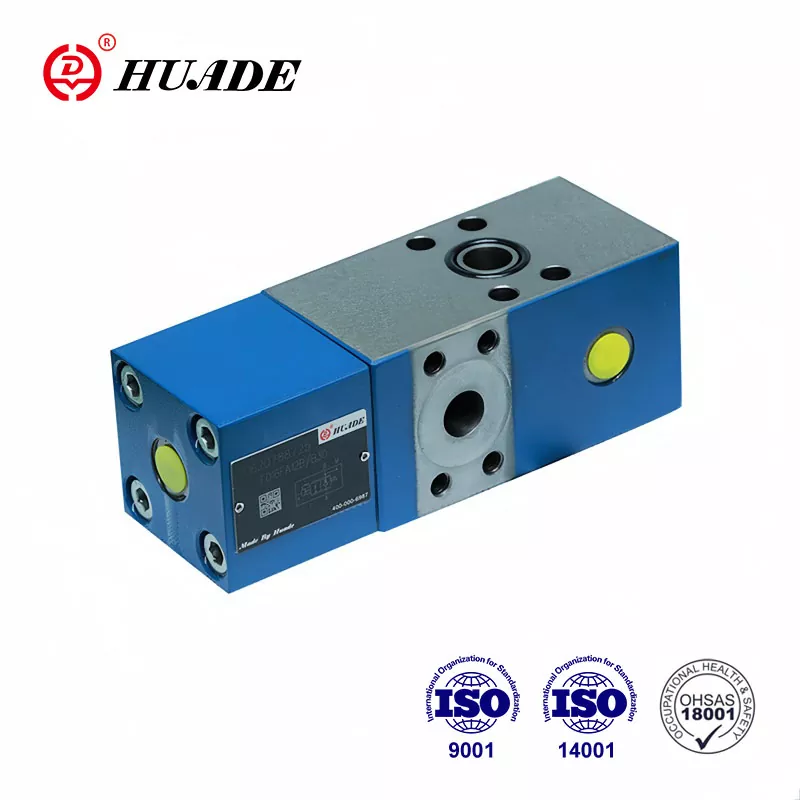

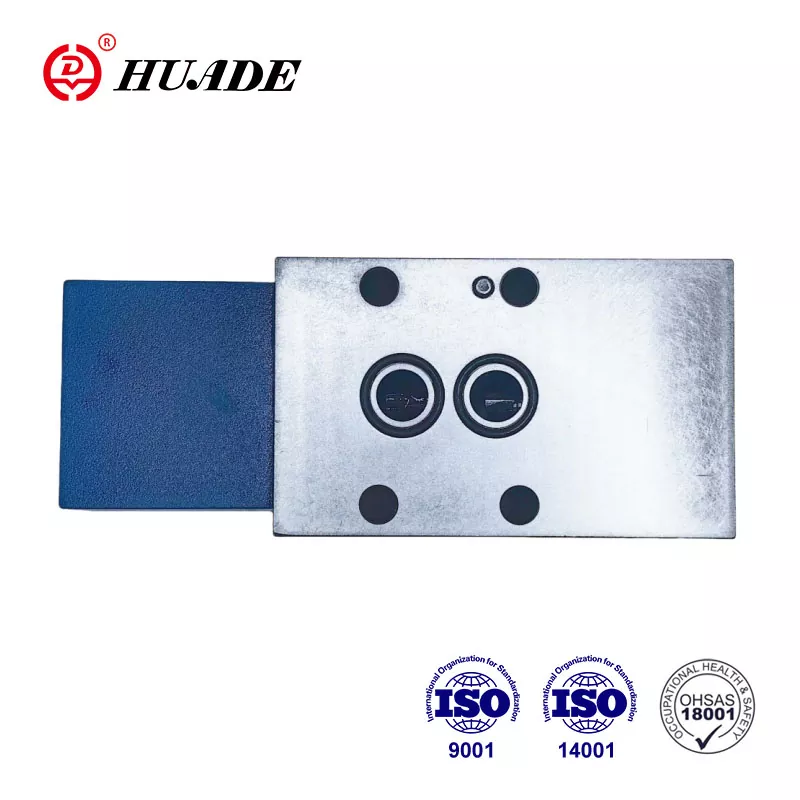

Huade®Check-Q-Meter Valve FD 32は、さまざまな油圧システムで使用して流れを制御できます。彼らは良質で低価格のよく知られている製品と競争しています。 Rexrothとの2つの長期的な協力により、Huade Hydraulicが生成するフローバルブがRexroth製品と同じレベルに達することができます。これらのユニークなセールスポイントにより、Huade®Check-Q-Meterバルブはすでに中国の消費者の間で人気があります。
|
動作圧力、ポートA、X（MPA） |
31.5まで |
|
動作圧力。ポートB（MPA） |
42へ |
|
パイロット圧力、ポートX（フロー制御範囲）（MPA） |
Min.2to3.5、Max.31.5 |
|
亀裂圧力、AからB（MPA） |
0.2 |
|
二次圧力緩和バルブ（MPA）の圧力の設定 |
40まで |
|
フロー（l/min） |
80（size12）200（size16） |
|
事前開始の面積比 |
ポペットシートエリア/パイロットスプールのエリア= 1/20 |
|
圧力流体温度範囲（℃） |
-30〜+80 |
|
粘度範囲（mm²/s） |
10〜800 |
|
圧力液 |
ミネラルオイル（NBRシール用）、またはリン酸エステル（FPMシール用） |
特徴：
▶DIN 24 340への移植パターン、D、ISO 5781およびCETOP -RP 121H
▶パイロット操作チェックバルブ、リークフリー。 Check-Q-Meterは、シリンダーを使用してアクチュエーターQ1の反対側に向けられているフローに関連して戻るフローQ2を制御します。面積比（Q2 =Q1φ）を考慮する必要があります。
▶バイパスバルブ、反対方向のフリーフロー
▶オプションの組み込みセカンダリ圧力緩和バルブ（フランジ接続を備えたバルブのみ）。
応用：
Check-Q-Meters Valves FD12は、負荷とは無関係に油圧モーターとシリンダーの速度に影響を与えるために使用されます（逃げるのを防ぎます）。さらに、パイプバーストの安全性のための孤立した機能があります。
Check-Q-Meterは、基本的にハウジング（1）、メインポペット（2）、パイロットパート（3）、パイロットスプール（4）、減衰スプール（5）、パイロットダンピング（6）で構成されています。
Check-Q-Meter Valve FD 32の構造
FD Check-Q-Meter Valveのシンボル
回路の例
注記：
同期と同じ圧力を保証できないため、2つのチェックQメートルを使用するために、機械的に強制される2つのシリンダーを制御することはできません。
したがって、シリンダーには2つのパイロット操作チェックバルブを装備する必要があります。Check-Q-Meterは共通のラインに取り付けられています。
この場合、負荷圧力は20MPAを超えてはなりません！
