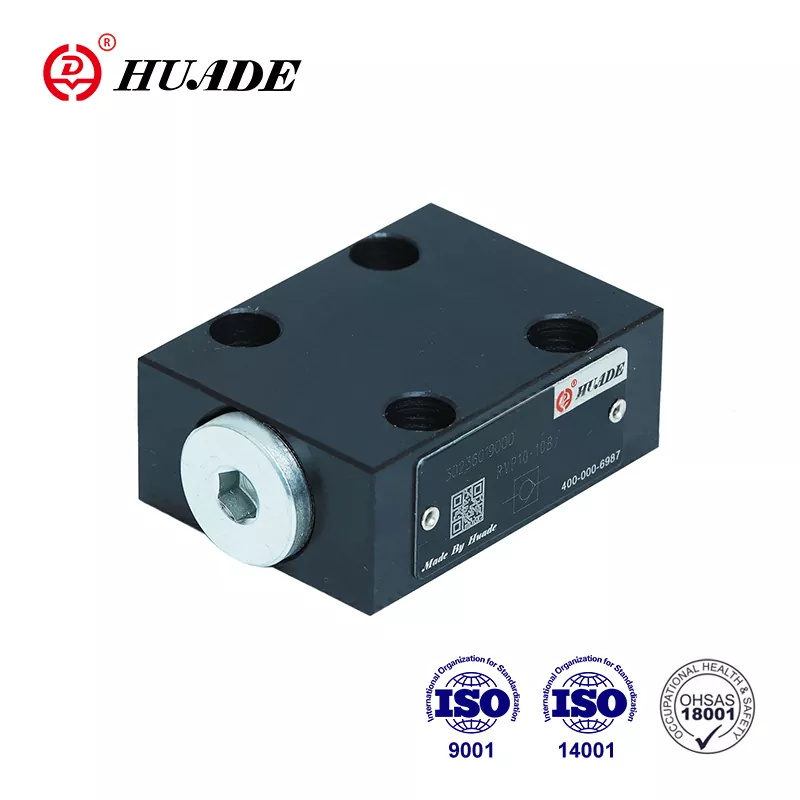

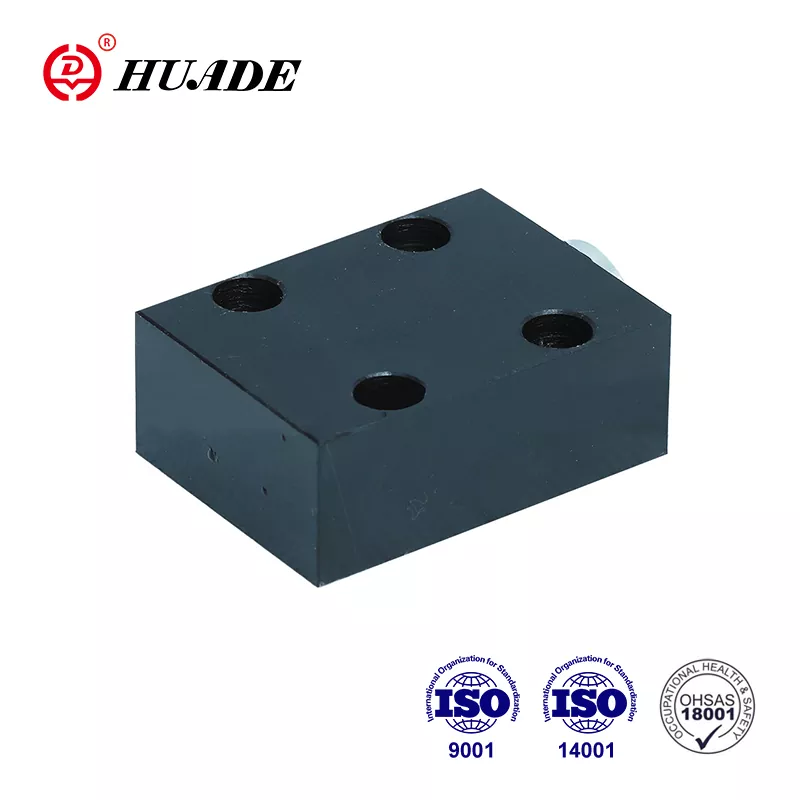

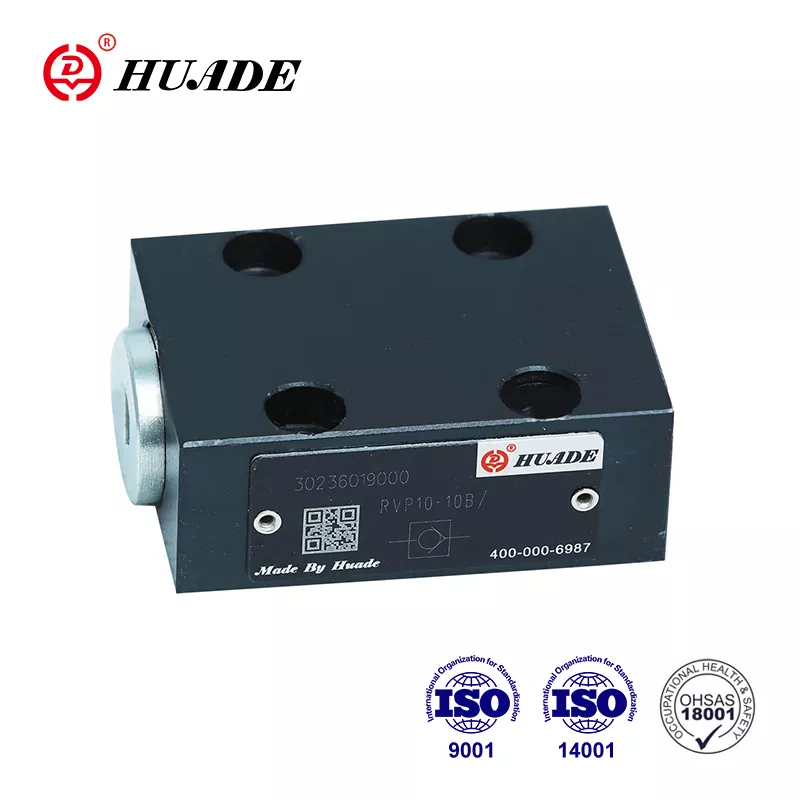

チェックバルブ RVP 10

1979 年に中国とドイツ政府間の戦略的パートナーシップを通じて設立された Huade は、レックスロスの最先端技術を取り入れています。 Huade® 逆止弁 RVP 10 は、Rexroth の逆止弁を完全に置き換えることができます。工場はISO9001、ISO14001、OH SAS18001を取得しています。 Huade® 逆止弁は、エンジニアリングおよび建設機械、冶金、工作機械、環境保護、造船、航空宇宙、鉄道輸送、石油および石油化学などの分野で広く使用されています。すべての逆止弁 RVP 10 は工場出荷前に厳格なテストを受け、優れた品質を保証します。

逆止弁 RVP 10 の製品パラメータ

逆止弁 RVP 10 の製品特長と用途

特徴：

▶ サブプレート接続

▶ 一方向での漏れのない密閉

応用：

逆止弁 RVP 10 は主にポンプの出口で背圧弁やバイパス弁として使用されます。

逆止弁 RVP 10 製作詳細

逆止弁 RVP10 は圧力損失の少ないポペット弁構造です。これは、好ましくは、一方向の流れの漏れをなくし、反対方向の自由な流れを可能にするという役割を果たします。基本的に、ハウジング (1)、ポペット (2)、圧縮バネ (3)、およびバネ シート (4) で構成されます。 ）。ポペット (2) のストローク。

外径は機械的なストップによって制限されます。内蔵の圧縮バネ(3)が閉動作をサポートします。さらに、バルブを通る流れがないときでも、圧縮バネ (3) がポペット (2) を閉位置に保持します。

構造図

①ハウジング ②ポペット ③スプリング ④スプリングシート

チェックバルブ RVP 10 のお知らせ

1. 液体は濾過する必要があります。最小フィルター粗さは20㎛です。

2. タンクは密閉し、空気入口にエアフィルターを取り付ける必要があります。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4. バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8/以上必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
