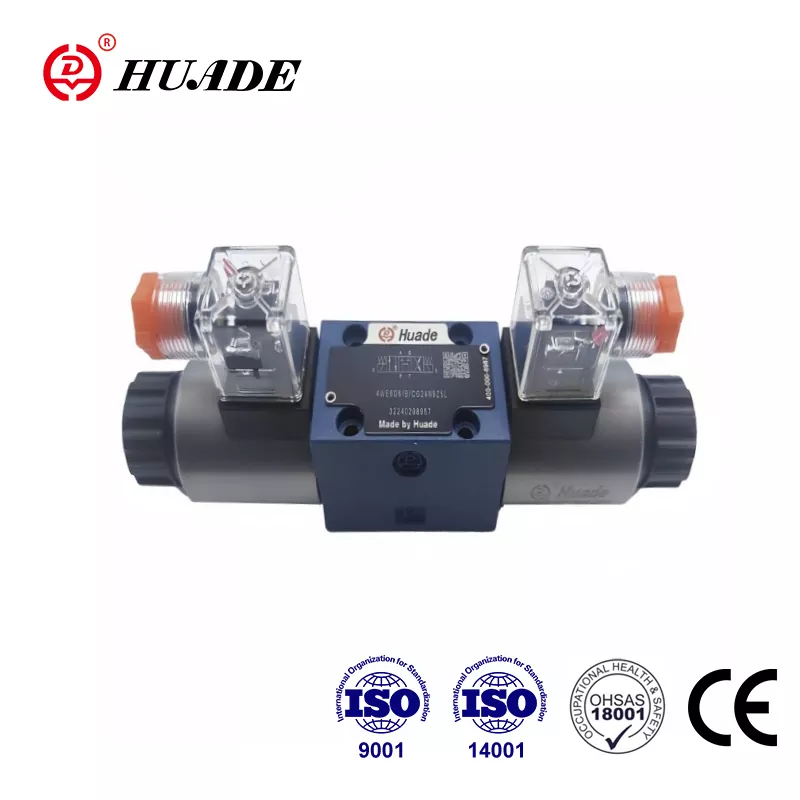

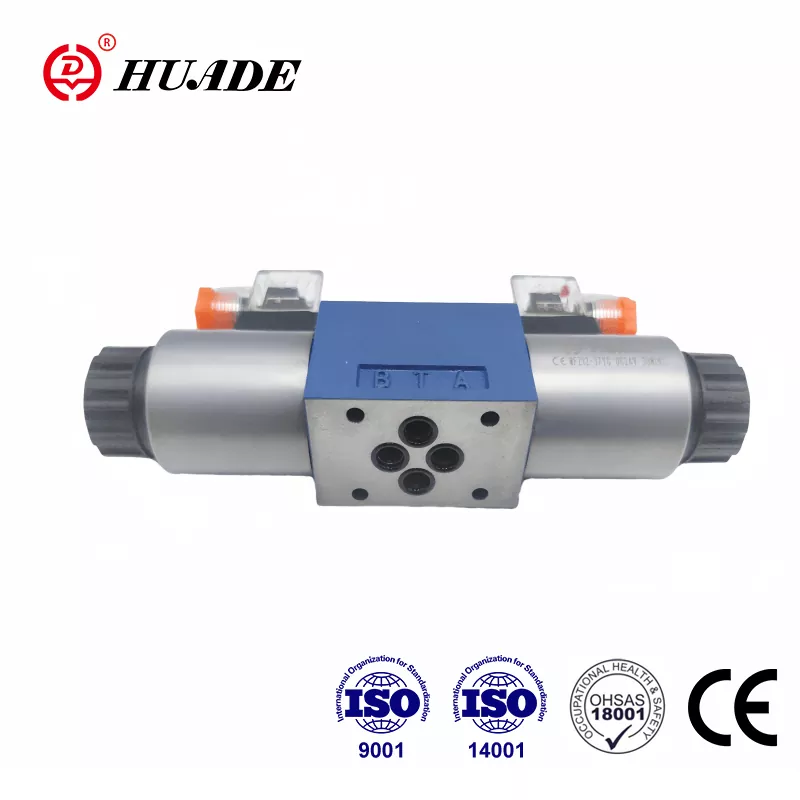

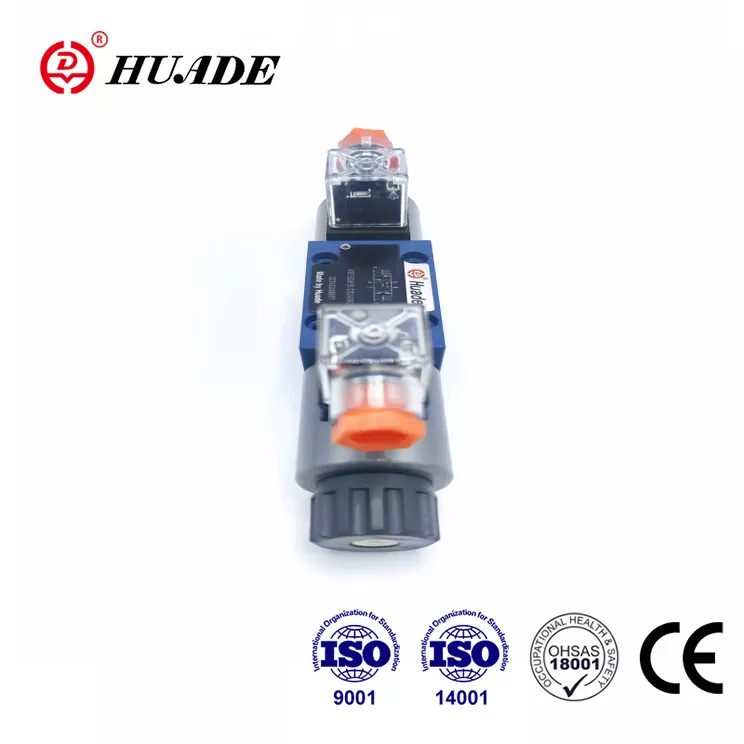

Huade は 1979 年から 2 回 Rexroth と協力し、Rexroth の最先端技術を導入しました。 Huade ブランドの WE 5 方向スプール バルブは、Rexroth が提供する同じモデルの手頃な価格の代替品です。 Huade は、米国、日本、ドイツ、スイスから輸入した 750 台以上の生産設備を運用しています。 Huade は、あらゆる方向性バルブが優れた性能を発揮できるよう、品質を重視しています。電磁方向切換弁シリーズはCE認証を取得しています。研究開発・生産管理システムはISO9001、ISO14001、ISO45001に準拠しています。 Huadeブランドの油圧バルブは、安定した性能により中国の軍事産業やその他の分野で広く使用されています。
|
油圧データ |
|||
|
作動油 |
鉱物油またはリン酸エステル |
||
|
流体温度範囲 |
-30～+80 |
||
|
粘度範囲 (mm2/s) |
2.8～500 |
||
|
最高使用圧力(㎫) |
ポートA、B、P |
ポートT |
|
|
25まで |
6まで |
||
|
フローエリア (スイッチング位置 0): |
記号W付き |
記号Q付き |
|
|
約。公称断面積の 3% |
公称断面積の約6% |
||
|
重量(kg) |
バルブ |
サブプレート G115/01 |
サブプレート G96/01 |
|
約1.4 |
約0.7 |
約0.5 |
|
|
電気データ |
|||
|
交流電圧(V) |
110、220、50Hz |
||
|
直流電圧(V) |
12、24、110 |
||
|
電圧の種類 |
交流 |
直流 |
|
|
所要電力(W) |
26 |
||
|
保持力(VA) |
- |
46 |
|
|
スイッチオン電力 (VA) |
- |
130 |
|
|
デューティサイクル |
続く |
||
|
スイッチング時間 ON (ms) |
40 |
25 |
|
|
スイッチング時間 OFF (ms) |
30 |
20 |
|
|
環境温度（℃） |
+50 |
||
|
コイル温度（℃） |
+150 |
||
|
Switching frequency cycles (cycles/h) |
15000 |
7200 |
|
|
DIN 40 050 に準拠した保護の種類 |
IP65 |
||
特徴：
▶ ダイレクトソレノイド作動方向切換スプールバルブ
▶ ウェットピン DC または AC ソレノイド
▶ サブプレート接続
応用：
WE5 タイプの方向制御弁は、ソレノイド操作の方向制御スプール弁です。流体の開始、停止、方向を制御します。このバルブは、各種油圧システムや各種圧力弁のパイロット弁として広く使用されています。
これらの方向制御弁は基本的に、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。
コントロールスプール (3) は、リターンスプリング (4) によって中央または初期位置に保持されます (戻り止めスプールを除く)。制御スプール (3) は湿式ピン ソレノイド (2) を介して作動します。通電状態です。ソレノイド (2) の力は、プランジャー (5) を介して制御スプール (3) に作用し、制御スプール (3) を静止位置から所望の最終位置に移動させます。したがって、P から A、B から T、または P から B、A から T への必要なフロー パターンが選択されます。ソレノイド(2)の通電が遮断されると、制御スプール(3)はリターンスプリング(4)により中立位置に戻されます。ソレノイドに通電せずに制御スプール (3) を操作できるように、カバー付きの手動オーバーライドが装備されています。
タイプ 4WE5N 6.0B/O...
このバージョンは、戻り止めとスプリングのない 2 つの切り替え位置と 2 つのソレノイドを備えた方向制御バルブです。非通電状態でのスイッチング位置は定義されていません。
タイプ 4WE5N 6.0B/OF..
このバージョンは、2 つの切り替え位置、2 つのソレノイド、および戻り止めを備えた方向制御弁です。したがって、関連するスイッチング位置は固定されており、ソレノイドに継続的に通電する必要はありません。
WE5の構造図
