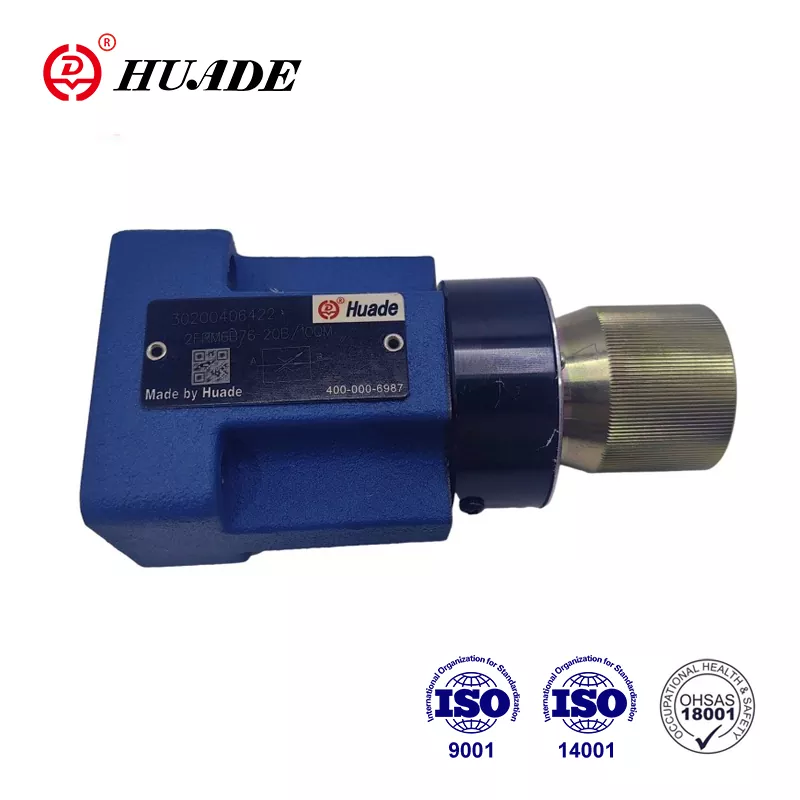

圧力リリーフバルブ DB3U

Huade Hydraulic は製品の実用性を重視しています。圧力リリーフバルブ DB3U は、高品質かつ低価格でよく知られた製品と競争力があります。 Huade Hydraulic は、レックスロスとの 2 つの長期協力により、レックスロスから最先端の技術を導入しました。中国の油圧業界のトップブランドとして、Huade® 圧力リリーフバルブは幅広い市場での認知とユーザーの信頼を獲得しています。企業のすべての支店は ISO9001、ISO14001、および OH SAS18001 に合格しています。 Huade® の主要製品は CCS (中国船級協会) の認証を取得しており、海洋産業で広く使用されています。

圧力リリーフバルブ DB3U の製品パラメータ

圧力リリーフバルブ DB3Uの製品特長と用途

特徴：

▶ サブプレートの取り付け

▶ ねじ接続

▶ マニホールドへの取り付け

▶ 3つの調整要素:

。ロータリノブ

。内側六角ネジと保護キャップ

。目盛り付きロータリーノブ

▶ 取り付けられた方向制御弁によるソレノイド作動制御

応用：

圧力リリーフバルブ DB3U は作動圧力の制限に使用されます。

圧力リリーフバルブ DB3Uの断面図と記号

タイプ DB3U 圧力バルブはパイロット操作の圧力リリーフバルブです。作動するソレノイドによって異なる (2 または 3 圧力段階) に切り替えることができます。

圧力リリーフバルブは主にメインバルブで構成されています。 4/3、4/1-方向制御弁 (タイプ WE5...) と 3 つのパイロット弁。

非通電状態では、ポート A の圧力はパイロットバルブ(7)によって設定されます。

ポートAに存在する圧力はメインスプール(1)に作用します。同時に、オリフィス (2) と (3) が取り付けられた制御ライン (12) と (4) を介して、メイン スプール (1) のバネ負荷側とポペット (6) に圧力が加えられます。 ) パイロット制御弁 (7) にあります。ポート A の圧力がスプリング (8) で設定された値を超えると、ポペットが作動します。

(6) はバネ (8) に抗して開きます。

この信号は、ポート A から制御ライン (12) および (4) を介して内部に送信されます。メイン スプール (1) のバネ負荷側の圧力流体は、制御ライン (3)、ポペット (6) を介して流れます。スプリングチャンバー(9)に入れます。タイプ DB3U...30/... では、制御ライン (10) を介して内部からタンクに流れ、タイプ DB3U..30/..Y.. では、ポート Y を介して外部に流れます。 2)、(3) メインスプール(1)で圧力降下が発生し、ポートAからポートBへの接続が開きます。これで、バルブ設定作動圧力を維持しながら、圧力流体がポート A からポート B に流れます。

ソレノイド「a」が通電されると、ポート A の圧力はパイロットバルブ II によって設定されます。

ソレノイド「b」が通電されている場合: ポート A の圧力はパイロットバルブ I によって設定されます。

パイロット弁(7)の設定圧力はパイロットⅠ、Ⅱの設定圧力より高くしてください。

タイプ DB2U

タイプ DB2U 圧力バルブは、主に方向制御弁 (タイプ WE5...) と 3 つのパイロットバルブで構成されており、このバルブの機能は基本的にバルブタイプ DB3U と同じです。

圧力リリーフバルブ DB3U の構造

記号
