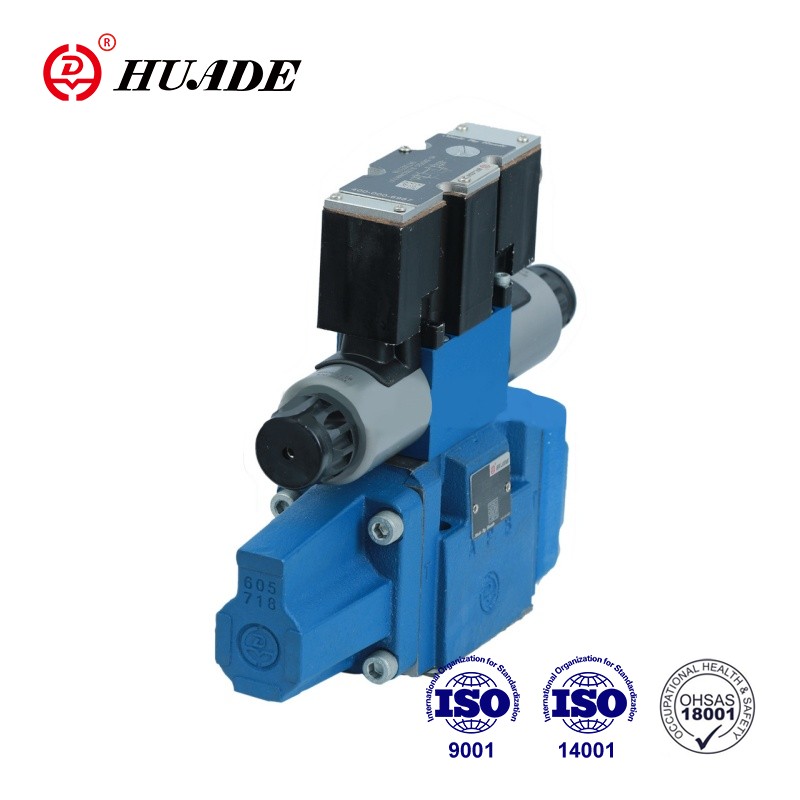

型HD-4WRZEバルブは、比例ソレノイドを介して作動するパイロット操作4ウェイバルブであり、流れの方向と速度を制御します。この比例方向バルブのコストパフォーマンスは高くなっています。工場には、世界中の高度な生産機器が装備されており、各比例バルブの安定した性能を確保するための厳しいテスト手順があります。
| 油圧 | |||||
| 公称サイズ | 10 | 16 | 25 | 32 | |
| 動作圧力 | パイロットオイル供給外部 | 3〜10 | |||
| - パイロットバルブ（MPA） | パイロットオイル供給内部 | 10〜31.5 | 10〜35 | ||
| - メインバルブ（MPA） | 31.5 | 35 | |||
| リターンライン圧力（MPA） | ポートT（パイロットオイルドレインエプフォーム） | 31.5 | 25 | 25 | 15 |
| ポートT（パイロットオイルドレインインターマル） | 3 | ||||
| ポートY | 3 | ||||
| スプールの動きのためのパイロットオイルボリューム（CM3）0〜100％ | 1.7 | 4.6 | 10 | 26.5 | |
| 入力信号の段階的な形式のポートXおよびY（L/min）でのパイロットオイルフロー0〜100％ | 3.5 | 5.5 | 7 | 15.9 | |
| メインバルブを流れる（L/min） | 170 | 460 | 870 | 1600 | |
| ヒステリシス％ | ≤6 | ||||
| 圧力液 | ミネラルOI1からDIN 51 524 | ||||
| 圧力流体温度範囲（℃） | -20〜80 | ||||
| 粘度範囲（mm2/s） | 20〜380 | ||||
| インストール | オプション、できれば水平 | ||||
| バージョンWRZの重量...（wrze "さらに0.2kg） | 7.8 | 13.4 | 18.2 | 42.2 | |
| 電気 | |||
| バルブタイプ | 9月 | 縮む | |
| 電圧タイプ | DC | ||
| max.current（a） | 1.5 | 2.5 | |
| ソレノイドコイル抵抗（ω） | 20℃での寒い値 | 4.8 | 2 |
| Max. -Warm Value | 7.2 | 3 | |
| 保護 | IP65 | ||
| コイル温度（℃） | 最大150 | ||
| 義務 ％ | 100 | ||
| コントロールエレクトロニクス | HD-VT-VSPA2-50-1x/。 | 統合されたコントロールエレクトロニクス | |
特徴：
▶パイロット操作比例方向バルブ
▶サブプレートマウント用
▶流れの方向と速度の制御
▶スプリング中心コントロールスプール
▶単一のソースからのバルブと比例制御電子機器
応用：
HD-4WRZEバルブは、方向と流れを制御するために使用されます。
バルブは基本的に、パイロットバルブ①、メインスプール④、メインバルブ⑥、およびセンタースプリング③で構成されています。デオレノイドbが脱退した状態で、コントロールスプールは右に移動します。パイロットバルブへのパイロットオイル供給は、ポートPまたはポートXを介して外部に内部になります。パイロットバルブを介してパイロットバルブを介して圧力チャンバーに流れ、電気入力信号に比例してメインスプールを移動します。
ソレノイドAが脱退した状態にあるため、メインスプールは左に移動します。PからBへの接続、およびAからTに接続します。ソレノイドの脱線、コントロールスプールとパイロットスプールは中心位置に戻ります。
比例方向バルブ4WRZE-7Xのシンボル
パイロットオイル供給
