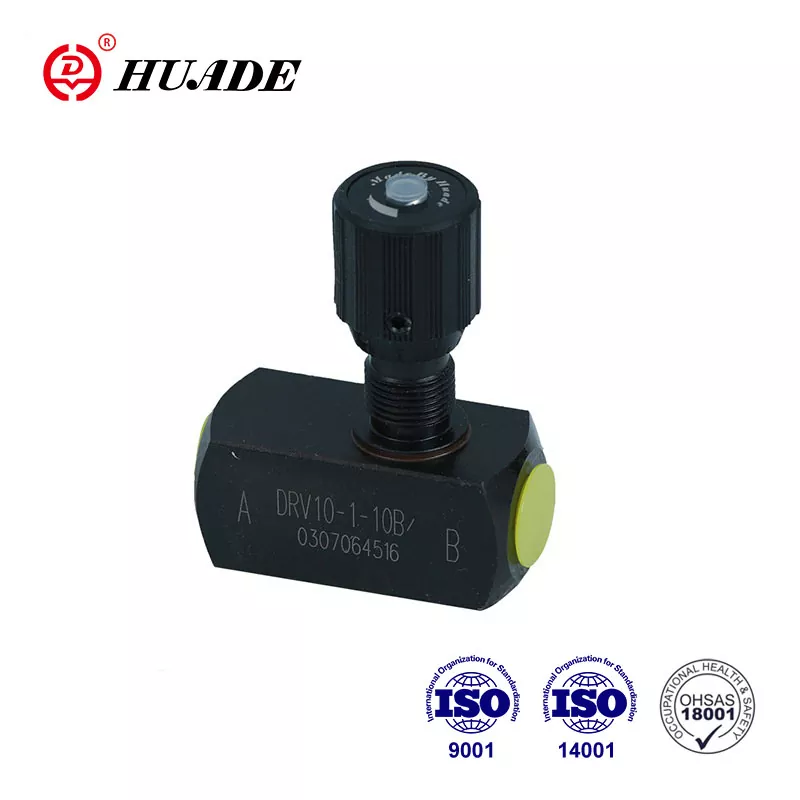

スロットルチェックバルブ DRV

Huafilter は、長年にわたり Huade® 油圧スロットルチェックバルブ DRV の供給に注力してきました。当社はHuade Hydraulicの正規代理店です。各 DV スロットルチェックバルブには 1 年間の保証期間があることをお約束します。保証期間中は無料のメンテナンスサービスをご利用いただけます。 Huade Hydraulic は中国の主要企業であり、高い評価を得ています。その製品は高品質かつ低価格です。コスト効率の高い油圧バルブをお探しなら、Huade® をお選びください!

製品説明

バルブタイプ DRV はスロットル/チェックバルブです。シンプルな構造で広く使用されているバルブです。 Rexroth との 2 つの長期にわたるコラボレーションのおかげで、Huade® 油圧スロットルバルブは、国際ブランドの同様の製品の品質に匹敵することができます。これらは一流ブランドに代わる手頃な価格の代替品です。 Huade® は中国でよく知られた商標です。

スロットルチェックバルブDRVの製品パラメータ

材料	鋼鉄	真鍮	ステンレス鋼
最大。許容使用圧力(MPa)	35まで	15まで	35まで
逆止弁（DRV型）のクラッキング圧力	0.05 (必要に応じてクラッキング圧力も利用可能)
流体	鉱物油またはリン酸エステル
流体温度範囲(℃)	-30 ～ +80
粘度範囲(mm²/s)	10～800
設置位置	オプション

スロットルチェックバルブDRVの製品特長と用途

特徴：

▶ ねじ接続

▶ サブプレートの取り付け

応用：

スロットル/逆止弁タイプ DRV は、一方向の正確なオイルの流れを設定し、反対方向の自由な戻りの流れを可能にする役割を果たします。

スロットルチェックバルブ DRV の断面図と記号

スロットル/チェックバルブ DRV は、基本的にハウジング (1)、ロック装置 (3) を備えた調整ノブ (2) で構成されています。調整ノブ (2) を左に回すと、スロットルピン (5) を備えたスピンドル (4) が流量セクション (6) を最大まで増加させます。調整ノブ (2) を右に回すと、スロットルピン (5) を備えたスピンドル (4) が流量セクション (6) を、漏れなく完全に閉じるまで減少させます。リピート設定用に、スピンドル(4)の上端にカラースケール(7)が付いています。色付きの三角形(8)の面積がバルブの開き具合を示します(色付きの三角形が大きいほど開度が大きくなります)。。流量設定はロック装置 (3) によってロックされます。

スロットルチェックバルブDRVの構造
