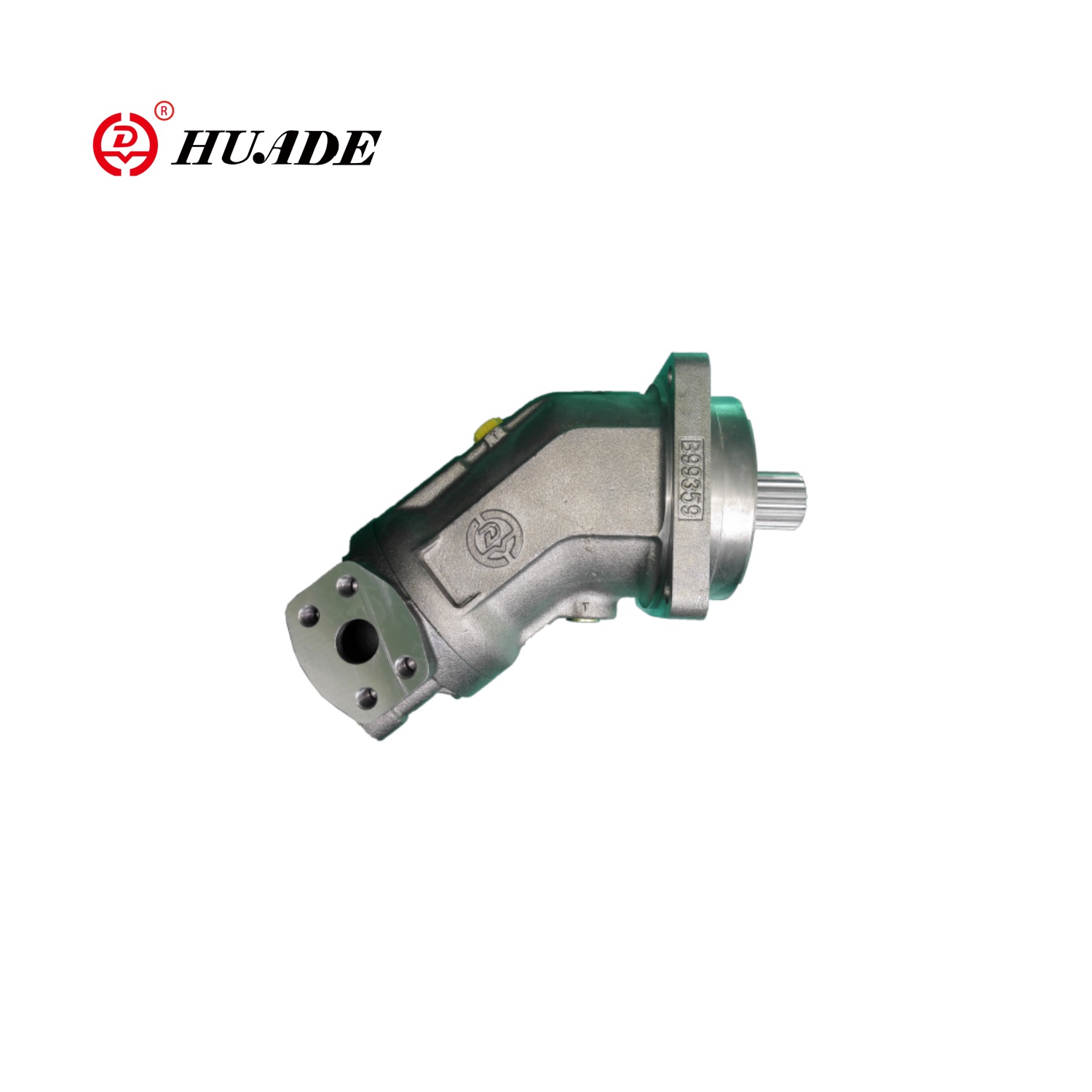

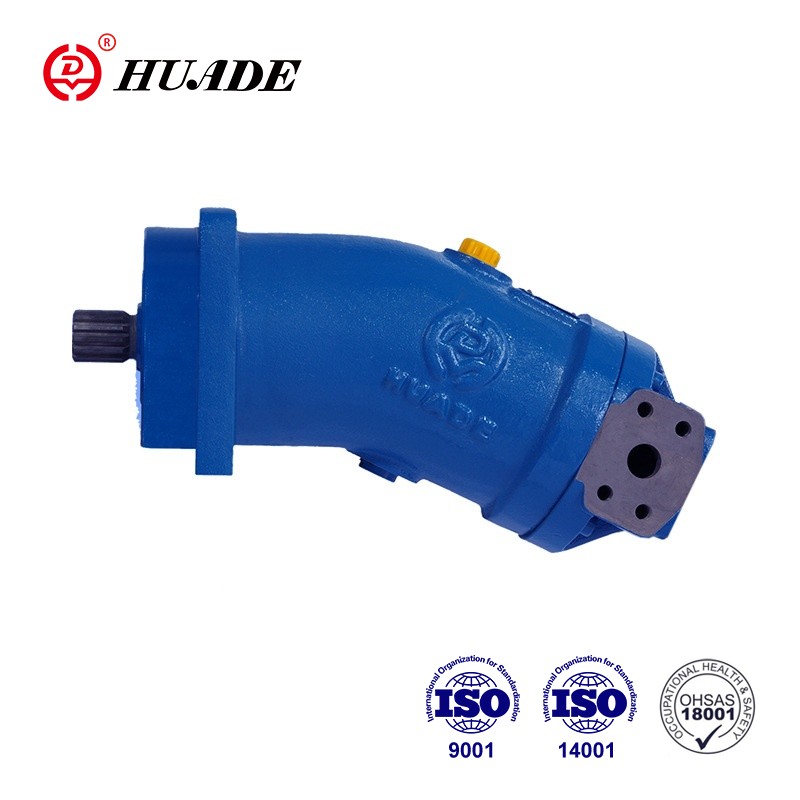

軸ピストン固定モーターA2FM

軸ピストン固定モーターA2FMは、非常に高い順応性と柔軟性を持っています。これは、オープンサーキットアプリケーションと閉回路アプリケーションの両方に適しています。モーターには、コンパクトな設計、高い全体的な効率、経済的および実用的なアプリケーションの特性があります。

軸ピストン固定モーターA2FMの製品パラメーター

■シャフトシール…許容圧力負荷

shaftシャフトシールのサービス寿命は、軸ピストンユニットの速度とケースドレン圧力（ケース圧力）の影響を受けます。

caseケースと周囲圧力の間の2 barの平均差圧は、通常の動作温度で耐えられない場合があります。

speed速度の高いより高い差圧については、図を参照してください。最大10 barの瞬間的な圧力スパイク（t <0.1 s）が許可されています。シャフトシールのサービス寿命は、圧力スパイクの頻度の増加とともに減少します。

caseケース圧力は、周囲圧力以上でなければなりません。

■温度範囲

fkmシャフトシールは、-25°Cから+115°Cから+115°Cまでのケースドレン温度に使用できます

-25°C未満のアプリケーションケースの場合、NBRシャフトシールが必要です（許容温度範囲-40°C〜 +90°C）。注文時にNBRシャフトシールをプレーンテキストに状態にします。お問い合わせください。

■流れの方向

■速度範囲

spear nmin最小速度に制限なし。動きの均一性が必要な場合、速度NMINは50 rpmを超えてはなりません。最大速度については、値の表を参照してください。

■長寿命のベアリング

☑サイズ250～500

service長い寿命とHF油圧液での使用。標準ベアリングを備えたモーターと同一の外部寸法。その後の長期的なベアリングへの変換が可能です。

ポートUを介して洗浄とケースフラッシングをお勧めします。

■フラッシングフロー...推奨されます

ポート	のポート	図
A、b T	作業ポート 排水ポート

軸ピストン固定モーターA2FMの製品機能と適用

特徴：

モーターHD-A2FMサイズ5〜500シリーズ6

公称圧力400バー/最大圧力450バー

▶ベント軸デザインの軸方向のテーパーピストンロータリーグループを備えたモーターを固定し、

オープンおよびクローズドサーキットでの静水圧ドライブ

▶モバイルおよび固定アプリケーションで使用するために、出力速度は

ポンプの流れとモーターの変位に依存します。

▶段階的に卒業したサイズにより、ドライブケースへの広範な適応が可能になります

▶高出力密度、小さな寸法、高い総効率、優れた開始特性、経済的デザイン、シーリング用のピストンリング付きのワンピーステーパーピストン。

応用：

A2FM軸軸ピストン固定変位モーターは、モバイル機械や、掘削機、クレーン、ローダー、ローラー、コンクリートミキサー、その他の重機と機器などのさまざまな産業機会、および冶金、鉱業、石油、化学産業などのさまざまな産業機会で広く使用されています。産業分野。
