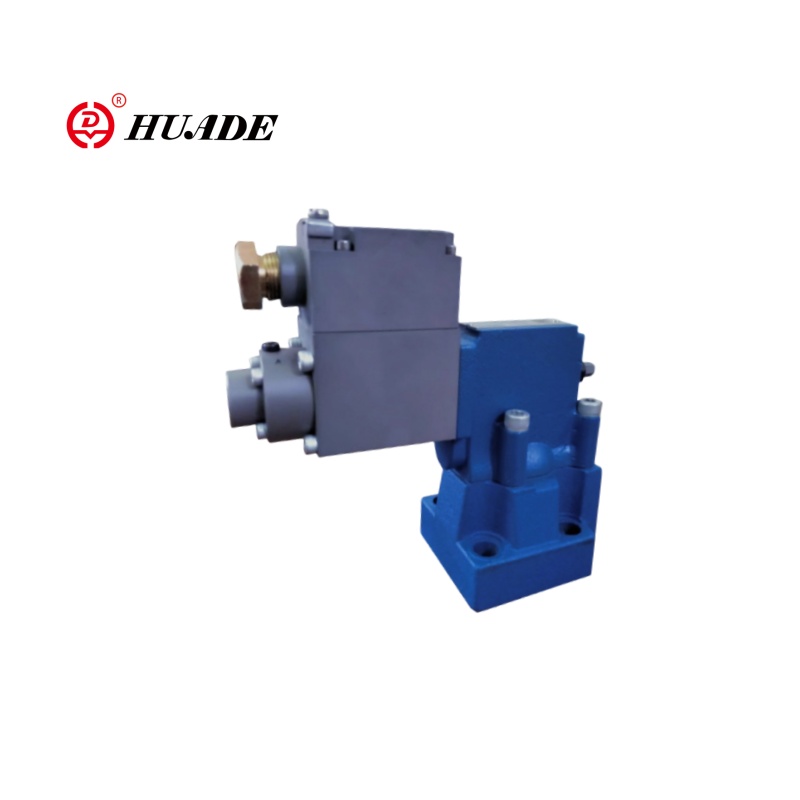

爆発防止圧力緩和バルブDBE

爆発防止リリーフバルブDBEシリーズは、正確な比例圧力調節と安全な爆発防止特性を備えた、可燃性および爆発的な環境向けに設計された電気的に制御された圧力調節バルブです。比例リリーフバルブDBEには、機械的な緊急救援機能が組み込まれており、電力がオフになったときに安全な圧力に自動的に切り替わります。バルブコアの耐摩耗性コーティングは、サービスの寿命を延ばすことができます。

爆発防止圧力緩和バルブDBEの製品パラメーター

爆発的な圧力リリーフバルブDBEの製品機能と適用

特徴：

- サブプレートの取り付け：

-DIN 24 340フォームEおよびISO 6264への移植パターン

- マニホールドへのインストール用

-4圧力評価

- マックス。圧力制限、オプション

- アンプタイプVT-2000（別々に注文する必要があります）

応用：

爆発防止圧力緩和バルブDBEは、プラットフォームブローアウト予防装置（BOP）、ダウンホールツール、天然ガス圧縮ステーション、マイニング油圧サポート、シールドマシン、ガス抽出装置、深海掘削装置、爆発防止デッキマシンに掘削に使用できます。

例：

爆発防止PLC→爆発防止比例アンプ→DBEバルブ→油圧アクチュエーター

                                         ↑

                  爆発防止圧力センサー（フィードバック）

爆発防止圧力緩和バルブDBEの機能と構成

爆発防止圧力緩和バルブDBEは、パイロット操作圧力緩和バルブです。これは、電気信号によって油圧システムの圧力を継続的に設定するために使用されます。

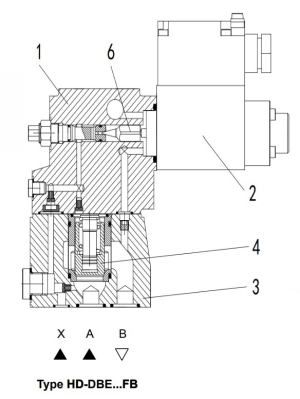

基本的に、これらのバルブは、比例ソレノイド（2）を備えたパイロットバルブ（1）と、メインスプールインサート（4）を備えたメインバルブ（3）で構成されています。

タイプhd-dbe ... fb

圧力制限は電流値に関連しており、比例ソレノイドによって設定されています（2）。システム圧力はメインスプールに適用されます（4）。同時に、パイロットバルブ（1）のオリフィス（5）を介して、メインスプール（4）とパイロットポペット（6）のスプリング荷重側に圧力が加えられます。油圧力がソレノイド力を超えると、パイロットポペット（6）が開きます。パイロット液はタンクに戻り、オリフィスによって引き起こされる圧力低下がメインスプールに影響します（4）。次に、メインスプール（4）がポンプからタンクへのチャネルを開きます。

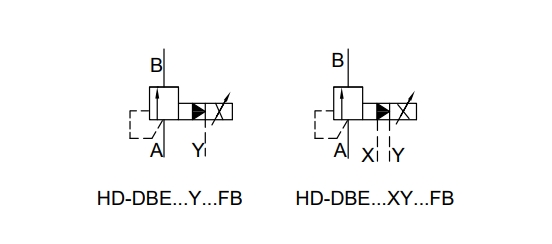

のシンボル 爆発防止圧力緩和バルブDBE
