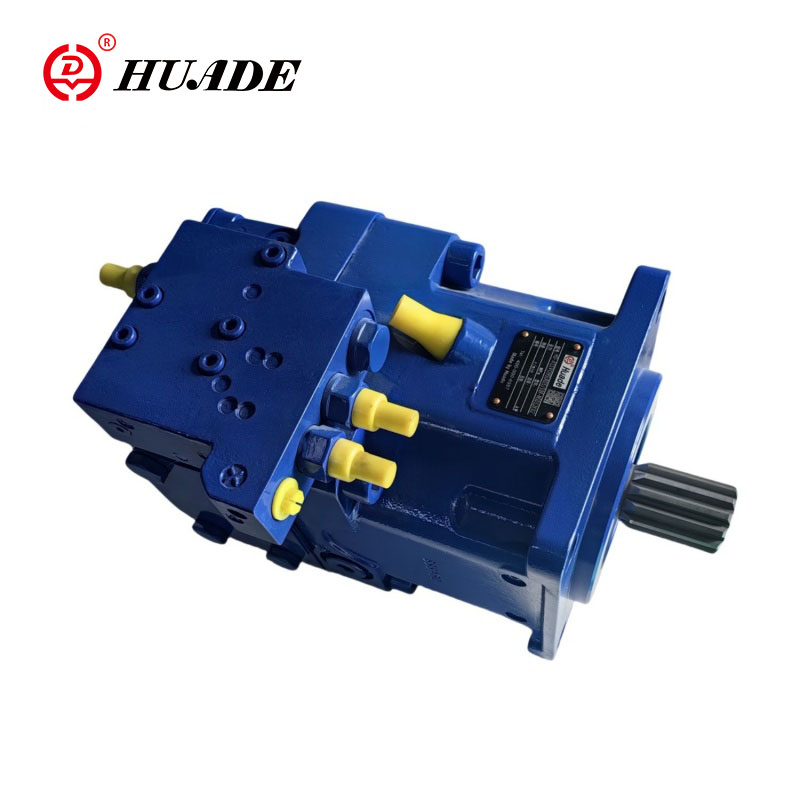

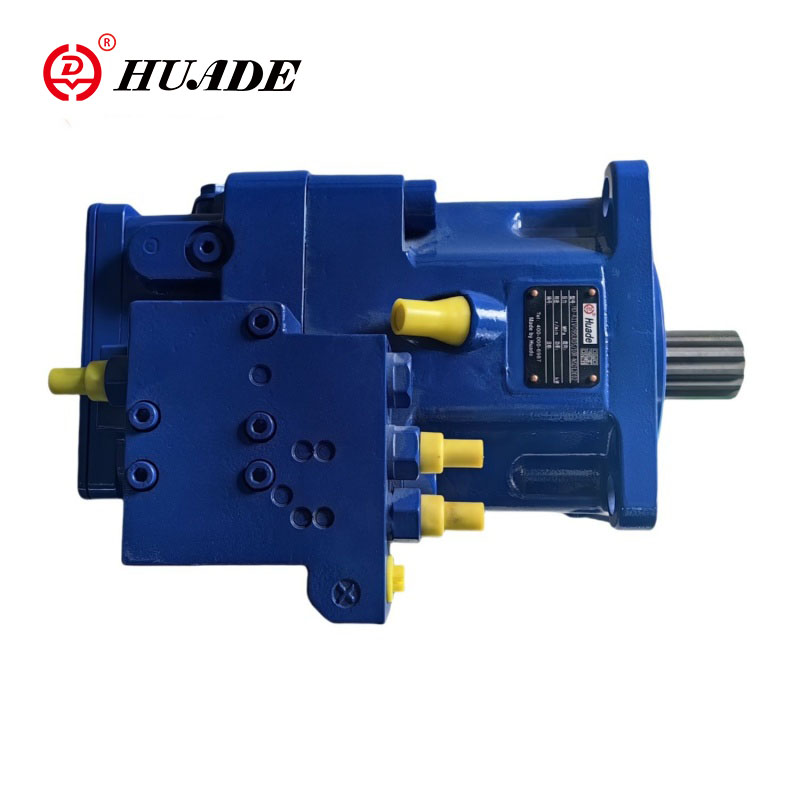

アキシャルピストン可変ポンプ A11VO

Huade ブランドの A11VO 斜板アキシャルピストン可変ポンプは、開回路油圧システムの静圧トランスミッションに使用されます。このアキシャルピストンポンプの流量は伝動速度と容量に比例します。斜板角度を調整することで流量を無段階に変更できます。 A11VO ポンプは、性能において Rexroth に匹敵します。

アキシャルピストン可変ポンプA11VOの製品パラメータ

・使用圧力範囲

◇入口-----Sポート（吸入口）の絶対圧力

チャージポンプなしのバージョン

Pabs min---------- 0.8 bar

最大Pabs---------- 30 bar

圧力が 5 bar を超える場合は、Huade Hydraulic にお問い合わせください。

チャージポンプ付きバージョン

Pabs min---------- 0.6 bar

最大Pabs---------- 2バール

◇最高許容速度（制限速度）

吸入ポート S または Vg ≤ Vg max で入口圧力を増加することによる許容速度

◇出口 ----AまたはBポートの圧力

公称圧力 pN---------- 350 bar

最大圧力 Pmax ----------400 bar

呼び圧力：疲労強度が確保できる最高設計圧力

最大圧力:最大。短期間(t <1s)で許容される作動圧力。

◇最低使用圧力

ポンプのサービスラインには、速度、旋回角、容量に応じて最小動作圧力 pB min が必要です (図を参照)。

◇ケースドレン圧力

ポート T1 および T2 のケースドレン圧力は、ポート S の入口圧力より最大 1.2 bar 高くてもよいが、PL abs を超えてはなりません。最大--------------2バール。

タンクに直接接続される無制限のフルサイズのケース排水ラインが必要です。

◇軸封リングの温度範囲

FKM シャフト シール リングは、ケース ドレン温度 -25℃ ～ +115℃まで許容されます。

•注記：

-25°C 未満の用途では、NBR シャフト シール リングが必要です (許容温度範囲: -40°C ～ +90°C)。

注文書に NBR シャフト シール リングを平文で記載してください。

アキシャルピストン可変ポンプA11VOの製品特長と用途

特徴：

▶開回路油圧システムにおける静圧駆動用の斜板設計の可変アキシャルピストンポンプです。

▶主にモバイルアプリケーションでの使用を目的として設計されています。

▶ポンプは自吸運転、タンク加圧運転、またはオプションの内蔵チャージポンプ（羽根車）により運転します。

▶あらゆるアプリケーション要件に適合する包括的な制御オプションが利用可能です。

▶パワーコントロールオプションはポンプ作動中でも外部から調整可能です。

▶スルードライブは、ギヤポンプとアキシャルピストンポンプを同一（100/%スルードライブ）まで追加するのに適しています。

▶出力流量はドライブ速度に比例し、qv max と qv min = 0 の間で無限に変化します。

応用：

Huade のアキシャルピストン可変ポンプ A11VO は、エンジニアリング機械や軽工業用機器、鉄鋼冶金や鉱山機械、船舶、民間航空地上機器、石油および石油化学機械、建設機械や歩行機械などで広く使用されています。
