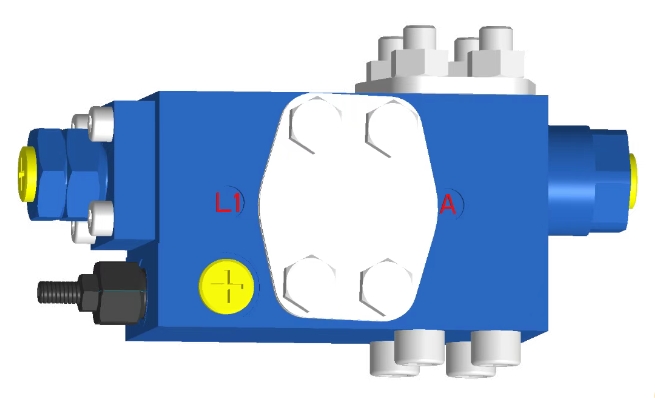

HD-BLV20-1X バランシング バルブは、建設機械、特に吊り上げ装置 (トラック クレーン、タワー クレーン、高所作業車など) の油圧システムの重要なコンポーネントです。
コア機能
▪荷重制御と動作精度
①内部パイロット比例制御により、アクチュエータ（シリンダ・モータ）のスムーズな起動・停止を実現し、高慣性負荷時のジッタや衝撃がありません。
②重量物の昇降や振幅可変伸縮などの動作において、無段階速度調整機能を備え、精密昇降などの微動動作のニーズに対応します。
▪安全保持機能
①統合された機械式負荷保持バルブにより、油圧ホースが破裂したり、システムが誤って圧力を解放したりした場合でも、負荷が制御不能になるのを防ぐことができます（ISO 13849 安全規格に準拠）。
②二次保護安全弁を内蔵しており、配管圧力が異常上昇した場合に圧力を開放し、ピーク圧力によるアクチュエータの損傷を防ぎます。
▪流量変動防止能力
1. 圧力補償設計を採用しています。ポンプのオイル供給不足（エンジン回転数の低下など）や負荷急変時にバルブ開度を自動調整し、アクチュエーターのストールクリープ現象を回避します。
▪技術的なハイライト
⑴複合バルブコア構造：メインバランスバルブ、オーバーロードバルブ、チェックバルブを1つに統合し、パイプラインの漏れ箇所を減らします。
⑵動的応答の最適化：パイロット制御オイル回路設計により開閉遅れが低減され、応答時間は50ms未満です。
⑶広い温度範囲に適応：バルブ本体の材質とシールは、-40℃〜120℃の使用条件下でも安定して動作します。

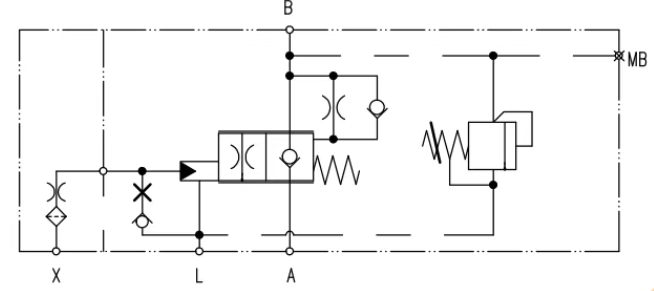

製品パラメータ HD-BLV20-1X バランシングバルブ
| サイズ | HD-BLV20-1X | |
| 最高使用圧力 | 420バール | |
| Aポート最大圧力（入口油・戻り油） | 420バール | |
| ポートBの最大圧力（アクチュエータ/負荷） | 420バール | |
| ポート X の最大パイロット圧力 | 420バール | |
| 最大流量 | 350L/分 | |
| 流れの方向 | A→B、逆止弁によるフリーフロー | |
| B→A、制御されたフロー | ||
| 制御方法 | 油圧制御比 | |
| 開口率 | 113:1 | |
| 油温(℃） | -20～80℃ | |
| サイズ | SAE1''6000psi | |
| 給油口サイズ | A、B | SAE1'' 6000psi |
| X、L、L1、MB | G1/4'' | |
