油圧システムを使用する場合、流体の流れを正しい方向に保つコンポーネントが必要です。逆止弁 RVP 25 は、まさにその目的を達成するために設計された信頼性の高いデバイスです。作動油を一方向に自由に流し、逆流を遮断するバルブです。これは単純な概念ですが、チェック バルブ RVP 25 は中圧から高圧のシステムでこの仕事を非常にうまく実行します。
RVP 25 は、HYDAC や MHA Zentgraf などの有名なヨーロッパのメーカーが製造した逆止弁ファミリーに属しています。 Huade や Hengli などの企業から互換性のあるバージョンを見つけることもできます。これらのバルブは、油圧接続を構成する金属ブロックであるマニホールドに直接取り付けられます。この設計によりスペースが節約され、個別のパイプ継手を使用するよりも設置が簡単になります。
数字「25」はバルブの公称サイズを指し、DN25、つまり直径約 1 インチです。このサイズは、通常 150 ～ 550 リットル/分の中量から大流量に対応します。建設機械、産業機械、自動化システムにはこれで十分です。逆止弁 RVP 25 は、頻繁な循環を行わずに一貫した一方向の流れが必要な用途に最適です。
逆止弁 RVP 25 の実際の仕組み
逆止弁 RVP 25 の内部には、連携して動作するいくつかの基本部品があります。バルブ本体、円錐形のシート、可動ピストンまたはボール、スプリング、および O リングと呼ばれるゴム製シールがあります。デザインがシンプルなので信頼性が高いです。
作動油がバルブを正しい方向に押すと、圧力がバネの力に打ち勝ちます。これによりピストンがシートから押し離され、流体が通過するための開口部が形成されます。この順方向の流れ中の圧力降下は比較的低く、通常は高流量であってもわずか数バールです。この効率は、ポンプが必要以上に作動しないことを意味します。
流体が逆流しようとすると、スプリングがすぐにピストンをシートに押し戻します。円錐形は密閉性を高め、逆圧力により密閉性がさらに高まります。この金属同士の接触により、ほとんどすべての漏れが阻止されます。 DIN EN 12266 などの業界標準によれば、逆止弁 RVP 25 はいわゆる「漏れゼロ」分類を達成していますが、実際の状況では多少の最小限の漏れは正常です。
メーカーが異なれば、使用する内部設計も若干異なります。 HYDAC バージョンは通常、精密制御のために円錐形のピストンを使用します。 Zentgraf モデルは多くの場合、より低い圧力でより速く反応するボール設計を使用しています。どちらのアプローチもうまく機能しますが、一般にコーン設計の方が許容誤差がより厳しくなります。どちらのメーカーのチェック バルブ RVP 25 も、粘度が 2.8 ～ 500 平方ミリメートル/秒の鉱物ベースの作動油を処理します。バルブ内部の汚染を防ぐために、油圧作動油を少なくとも 20 ミクロンで濾過した状態を維持する必要があります。
重要な技術仕様
逆止弁 RVP 25 の仕様を理解することは、システムに適切なバルブを選択するのに役立ちます。作動圧力は最も重要な数値の 1 つです。ほとんどの RVP 25 バルブは最大 350 bar、つまり 1 平方インチあたり約 5,000 ポンドに相当します。 Huade や Hengli などのサプライヤーの一部のバージョンは 315 bar と評価されていますが、これでもほとんどの用途には十分です。この圧力定格は、常温で標準の鉱油を使用する場合に適用されます。
最大流量はメーカーによって若干異なります。 HYDAC は、Check Valve RVP 25 を毎分 150 ガロン、つまり毎分約 568 リットルと評価しています。 Zentgraf および互換性のある中国のメーカーは、毎分 400 ～ 550 リットルの流量を主張しています。システムが処理できる実際の流量は、許容できる圧力損失の量によって異なります。流量が高くなると、圧力損失が増加し、システム全体の効率に影響を与える可能性があります。
クラッキング圧力とも呼ばれる開放圧力は、チェックバルブ RVP 25 がいつ開き始めるかを決定します。標準バージョンは約 7 psi または 0.5 bar で開きます。これは、通常の動作中にバルブが不必要な抵抗を生じない程度に低い値です。ただし、25 psi から最大 65 psi (4.5 bar) の範囲の、より高い開口圧力のバージョンも注文できます。たとえ最小の逆圧力であっても、わずかな逆流を防ぐ必要があるシステムでは、開口圧力が高い方がより効果的です。メーカーはこれらの開放圧力値にプラスまたはマイナス 30% の許容誤差を許容していることに留意してください。
温度範囲も実際的な考慮事項です。逆止弁 RVP 25 は、摂氏マイナス 20 度から摂氏プラス 100 度まで安全に動作します。それは華氏マイナス4度から華氏212度です。これらの制限はゴム O リングによるもので、通常は FPM または NBR 材料で作られています。 FPM は高温にうまく対応しますが、NBR はコストが低く、中程度の条件でも問題なく動作します。
バルブ本体自体は炭素鋼で作られており、多くの場合、腐食に耐えるためにリン酸塩コーティングが施されています。可動ピストンまたはボールには硬化鋼が使用されており、磨耗することなく何百万回ものサイクルに耐えます。一部のメーカーは、代替表面処理として亜鉛メッキを提供しています。これらの材料の選択により、チェック バルブ RVP 25 は汚れた工業環境でも耐久性を発揮します。
接続オプションには、NPT ネジ、SAE O リング ポート、BSPP ネジが含まれます。ただし、ほとんどのユーザーは、ねじ接続ではなくボルトを使用してチェック バルブ RVP 25 をマニホールドに直接取り付けます。この取り付けスタイルは、複数のバルブを備えたシステムにとってよりクリーンで信頼性が高くなります。
物理的寸法と設置要件
逆止弁 RVP 25 を油圧マニホールドに組み込む場合は、寸法を正しく行うことが重要です。バルブの寸法は長さ約 172 ミリメートル、高さ 79.5 ミリメートルで、幅は特定のモデルによって異なります。長さは約6.8インチ、高さは3.1インチです。バルブがマニホールドにボルトで固定される取り付け面は、HYDAC バージョンでは長さ 165 ミリメートル、幅 120 ミリメートルです。
流体が出入りするポートは、中心から中心まで 100 ミリメートルの間隔で配置されています。これは多くの油圧コンポーネントで使用される標準的な間隔であり、複数のバルブに対応するマニホールドの設計が容易になります。ポートの直径自体は 28 ミリメートルで、1 インチの継手に適しています。
逆止弁 RVP 25 を受け入れるには、マニホールドに取り付け穴を開ける必要があります。これらの穴は直径 11.5 ミリメートル、間隔は 60 ミリメートルでなければなりません。ほとんどの取り付けでは、直径 10 ミリメートルの M10 ボルトを 4 ～ 6 本使用します。これらのボルトの推奨トルクは 70 ニュートン メートルで、バルブ本体やマニホールドを損傷することなく確実に密閉できます。締めすぎるとハウジングに亀裂が入ったり、シール面が変形したりする可能性があります。
チェックバルブ RVP 25 を取り付ける前に、マニホールドの取り付け面が平らで滑らかであることを確認してください。表面粗さは0.8マイクロメートル以上、平面度は長さ100ミリメートル当たり0.01ミリメートル以内である必要があります。これらの厳しい公差により、O リング シール周囲の漏れを防ぎます。 RVP 25 の標準 O リング サイズは、断面が 32 ミリメートル x 3 ミリメートルです。
取り付ける準備ができたら、O リングに互換性のある作動油またはグリースの薄い層を塗布します。この潤滑により、O リングがねじれたり挟まれたりすることなく適切に装着されます。逆止弁 RVP 25 をマニホールドに配置し、すべての取り付けボルトを手で締めます。次に、車のホイールのラグナットを締めるときと同じように、十字パターンで徐々に締めていきます。均一な締め付けによりバルブ本体の歪みを防ぎます。
逆止弁 RVP 25 はどの向きでも取り付け可能です。水平、垂直、または斜めに取り付けることができます。流れの方向がバルブ本体にマークされた矢印と一致していることを確認してください。矢印は自由流れの方向を示しており、流体はポート P1 から流入し、ポート P2 から流出する必要があります。バルブを逆方向に取り付けると、すべての流れが妨げられ、ポンプやその他のコンポーネントが損傷する可能性があります。
モバイル システムを設計する場合は、重量も考慮事項になります。 Check Valve RVP 25 の重量は約 5.8 キログラム、つまり約 12.8 ポンドです。これには、バルブ本体と標準の取り付け金具が含まれます。ポート構成が異なる大きなバージョンでは、重量が若干重くなる可能性があります。
さまざまなメーカーとサプライヤーの比較
いくつかの会社が逆止弁 RVP 25 または互換性のある同等品を製造しています。違いを理解することで、予算とパフォーマンスのニーズに基づいて賢明な購入決定を下すことができます。
HYDAC は、おそらく油圧逆止弁で最もよく知られた名前です。チェック バルブ RVP 25 は、7 psi から最大 65 psi までの最も幅広い開口圧力オプションを提供します。 HYDAC バルブは厳格なテストを受け、ISO 9001 認証を取得しています。 HYDAC 製品は、ValinOnline や Motion Industries などの北米およびヨーロッパの販売代理店を通じて入手できます。欠点はコストです。 HYDAC チェック バルブ RVP 25 ユニットの価格は、構成に応じて通常 300 ～ 500 米ドルです。ただし、入手可能性は非常に高く、通常は交換部品をすぐに入手できます。
MHA Zentgraf は、主にヨーロッパ市場向けにチェック バルブ RVP 25 モデルを製造しています。同社のバルブはコーンピストンではなくボールタイプの設計を採用しており、一部のエンジニアは開放圧力を低くするためにこれを好んでいます。 Zentgraf バルブはコンパクトで、狭いスペースでもうまく機能します。 DIN 規格を満たしており、カスタマイズ オプションを提供します。価格は200ドルから400ドルの間です。 Zentgraf バルブは DirectIndustry を通じて、また場合によっては eBay で見つけることができますが、ヨーロッパ以外での入手は限られている場合があります。

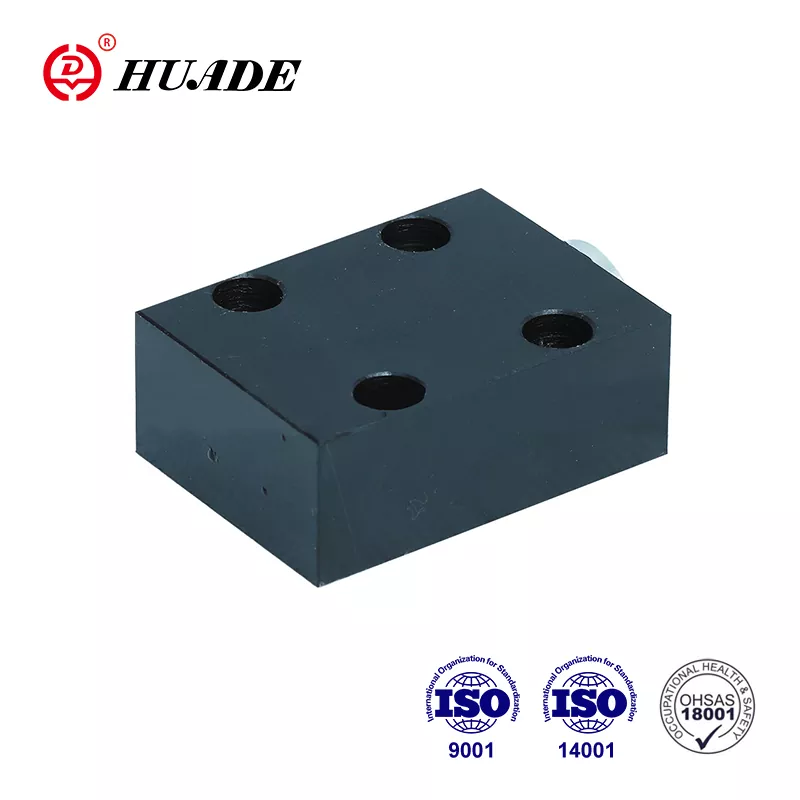

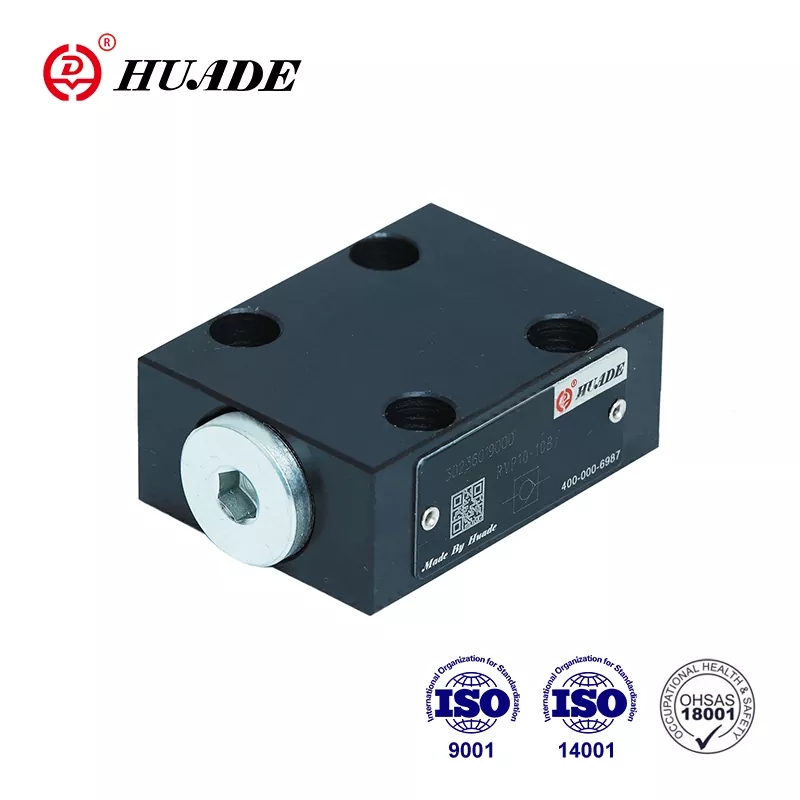

Huade や Hengli などの中国メーカーは、チェック バルブ RVP 25 の互換バージョンをはるかに低価格で製造しています。 Huade は自社のバルブを Rexroth 互換として販売しています。これは、Rexroth コンポーネント用に設計された場所に物理的に適合することを意味します。価格は中国からのFOB約42ドルから始まりますが、送料と輸入関税を考慮する必要があります。最小注文数量は 1 個のみであることが多く、Huade は小規模なプロジェクトや修理に魅力的です。 Hengli は同様の価格を提供し、特殊コーティングによる耐食性の強化などのオプションを追加しています。
高級ブランドと低価格ブランドの間には品質の違いが存在します。 HYDAC および Zentgraf バルブは通常、より厳しい製造公差を持っており、これはより安定した開口圧力とより長い耐用年数を意味します。中国製の逆止弁 RVP 25 ユニットは多くの用途で適切に機能しますが、バルブごとにさらにばらつきが見られる場合があります。障害が発生すると危険または費用がかかる可能性がある重要なシステムを構築している場合、HYDAC または Zentgraf バルブに追加料金を支払うのは理にかなっています。要件がそれほど厳しくない一般産業用機器の場合、Huade または Hengli バルブは優れた価値を提供します。
これらのメーカーはすべて ISO 9001 認証を取得しています。これは、品質管理基準に従っていることを意味します。 ISO 14001 などの環境認証や ISO 45001 などの安全認証を取得している製品もあります。注文の際、規制遵守のために材料証明書や試験レポートが必要な場合、サプライヤーが提供できることを確認してください。
逆止弁 RVP 25 の実世界への応用
逆止弁 RVP 25 は、さまざまな業界のさまざまな種類の油圧機器に使用されています。これらのアプリケーションを理解すると、このバルブが実際のシステムのどこに適合するかを理解するのに役立ちます。
逆止弁 RVP 25 は建設機械や土木機械に広く使用されています。たとえば、掘削機には油圧アームがあり、オペレーターが制御装置の移動を停止したときにその位置を保持する必要があります。シリンダに取り付けられたチェックバルブ RVP25 により、アームの落下につながるオイルの逆流を防ぎます。この荷重保持機能によりオペレータの安全が確保され、正確な制御が可能になります。同様の用途はブルドーザー、クレーン、フォークリフトにも見られます。
製造機械は、Check Valve RVP 25 の設置からいくつかの点で恩恵を受けます。 CNC マシニング センターは、油圧クランプを使用して、切削作業中にワークピースを安定して保持します。逆止弁により、ポンプ圧力が変動してもクランプがしっかりと固定された状態が保たれます。射出成形機は、高温のプラスチックを高圧で金型に注入します。逆止弁 RVP 25 は、材料を無駄にして生産を遅らせる、プラスチックが射出回路を通って逆流するのを防ぎます。
プレスやハサミなどの金属加工機器は、油圧シリンダーを通じて巨大な力を生成します。これらのシステムには、オペレーターがコントロールを放したときに制御不能な動きを防ぐため、信頼性の高い逆止弁が必要です。逆止弁 RVP 25 は、金属加工用途で一般的な高圧と流量に対応します。圧力損失が低いため、急速なサイクルでもシステムの効率が維持されます。
トラクターやハーベスターなどの農業機械には、作業機やステアリング用の油圧システムが組み込まれています。逆止弁 RVP 25 は、トラクターのエンジンが停止したときに発生する可能性のある逆回転による損傷から油圧ポンプを保護します。このバルブはリフト回路内の圧力を維持するのにも役立ち、斜面に駐車したときに作業機がゆっくりと流れ落ちるのを防ぎます。
自動化された生産ラインでは、スタンピング、プレス、マテリアルハンドリングなどの反復作業に油圧を使用することがよくあります。逆止弁 RVP 25 は、複数のシリンダを中央位置から制御するマニホールド ブロックに適合します。この体系的なアプローチにより、配管が減り、スペースが節約され、トラブルシューティングが簡素化されます。 RVP 25 は毎分最大 550 リットルの流量を実現し、高速生産装置にも適しています。
具体的な例の 1 つは、チェック バルブ RVP 25 がコンパクトなマニホールド内の圧力リリーフ バルブと並行して動作するロボット アセンブリ システムです。ロボット アームは迅速かつ正確に動き、毎分約 600 リットルの流量を必要とします。 Check Valve RVP 25 を取り付けることにより、エンジニアは以前のセットアップと比較してシステム効率が 15% 向上しました。圧力損失が低いため、ポンプの使用エネルギーが少なくなり、運用コストが削減されます。
工場の定置型油圧パワーユニットには、ポンプ出口にチェックバルブ RVP 25 ユニットが組み込まれていることがよくあります。これにより、ポンプが停止したときにシステム圧力がポンプを通って逆流して損傷を引き起こす可能性がなくなります。また、ポンプがシステム圧力をすぐに超える必要がないため、バルブによりスムーズな始動が可能になります。このアプリケーションはシンプルですが、信頼性にとって重要です。
逆止弁 RVP 25 のメンテナンスとトラブルシューティング
定期的なメンテナンスにより、チェック バルブ RVP 25 は何年にもわたって正常に動作し続けます。幸いなことに、これらのバルブは、正しく取り付けられ、設計制限内で操作されていれば、最小限の注意を必要とします。
システムの動作状況に応じて、6 ～ 12 か月ごとに目視検査から始めます。バルブ本体や取り付け面の周囲にオイル漏れがないか確認してください。数滴の滴は、O リングが磨耗していることを示しており、交換が必要である可能性があります。漏れがひどい場合は、取り付けボルトが緩んでいるか、マニホールド表面が損傷している可能性があります。すべての取り付けボルトが指定された 70 ニュートン メートルのトルクでしっかりと締められていることを確認します。
開放圧力をテストすると、内部のスプリングがまだ正しく機能しているかどうかがわかります。圧力と流量を調整できるテストベンチが必要です。逆止弁 RVP 25 をテストベンチに接続し、順方向に圧力を徐々に増加させます。流れが始まる圧力に注目してください。これをバルブの仕様と比較してください。開放圧力が大幅に上昇した場合、バルブに汚れがあり、ピストンがシートから離れている可能性があります。開放圧力が低下している場合は、スプリングが疲労や腐食により弱くなっている可能性があります。
逆止弁 RVP 25 が固着している、または反応が遅いことに気付いた場合は、内部のクリーニングが必要になります。バルブをマニホールドから取り外し、慎重に分解します。一部のバルブでは、内部部品の損傷を避けるために特別な工具が必要です。すべてのコンポーネントを油圧作動油と互換性のある溶剤で洗浄してください。ミネラルスピリットはミネラルオイルシステムに適しています。コーンシートとピストンに摩耗や傷がないか点検します。小さな欠陥でも漏れが発生する可能性があります。スプリングに腐食や永久変形がないか確認してください。
O リングは主要な整備時に交換してください。これらのゴム製シールは、特に極端な温度や互換性のない液体にさらされた場合、時間の経過とともに柔軟性を失います。交換用Oリングは純正材質に適合した純正品をご使用ください。 FPM O リングは NBR よりも高価ですが、高温条件下ではより長持ちします。組み立て中に新しい O リングに作動油を薄く塗布します。
逆止弁 RVP 25 内のバルブ カートリッジは、ほとんどのモデルで交換可能です。重大な磨耗や損傷が見つかった場合、多くの場合、個々のコンポーネントを修理するよりも、新しいカートリッジを注文する方が経済的です。交換部品が元の製造元または検証された互換性のある供給元から供給されていることを確認してください。汎用部品は同じ公差仕様を満たさない場合があります。
予備のチェック バルブ RVP 25 ユニットは、清潔で乾燥した場所に保管してください。汚染を防ぐために、ポートをプラスチックのキャップで密閉します。極端な温度で保管すると O リングが損傷する可能性があるため、可能であればスペアを温度管理された場所に保管してください。保管されているバルブを毎年チェックし、劣化の兆候がある O リングを交換します。
操作上の重要な考慮事項
特定のシステムでチェック バルブ RVP 25 がどのように機能するかには、いくつかの要因が影響します。これらの考慮事項を理解することは、問題を回避するのに役立ちます。
サイクルの頻度は、ほとんどの人が思っている以上に重要です。逆止弁 RVP 25 は、時折のサイクリングには非常にうまく対処しますが、迅速な連続操作向けには設計されていません。メーカーは通常、標準バージョンの最大サイクル寿命を 10,000 回の操作と指定しています。アプリケーションのサイクルがより頻繁に行われると、スプリングとシールの表面の摩耗が早くなります。代わりに、ハイサイクル用途にはパイロット作動逆止弁を検討してください。
流体の粘度は、逆止弁 RVP 25 による圧力降下を変化させます。仕様では、工業用油圧機器で一般的な 335 SUS 付近の粘度を持つ鉱油を想定しています。流体が厚くなると圧力降下が大きくなり、システム効率が低下し、より多くの熱が発生します。液体が薄いと内部部品が適切に潤滑されず、摩耗が早くなる可能性があります。最良の結果を得るには、2.8 ～ 500 平方ミリメートル/秒の指定された粘度範囲を守ってください。
汚染は、チェック バルブ RVP 25 を含むすべての油圧バルブにとって大敵です。バルブ内部の隙間が狭いため、汚れや金属粒子は許容できません。油圧作動油は常に少なくとも 20 ミクロン、できれば 10 ミクロン以上に濾過してください。逆止弁 RVP 25 の上流にフィルタを取り付けて、汚染物質がバルブに到達する前に捕捉します。メーカーのスケジュールに従ってフィルターを定期的に交換してください。
極端な温度はパフォーマンスと寿命の両方に影響を与えます。逆止弁 RVP 25 は摂氏マイナス 20 度からプラス 100 度まで動作しますが、この範囲の中央付近に保つことがより効果的です。非常に低い温度ではシールが硬くなり、開口圧力が上昇する可能性があります。非常に高温になるとシールが柔らかくなり、摩耗が促進されます。システムが常に高温で動作する場合は、FPM O リングにアップグレードするか、油圧回路に熱交換器を追加することを検討してください。
取り付け方向はチェック バルブ RVP 25 に機械的には影響しませんが、メンテナンス アクセスに影響する可能性があります。将来のサービスのために取り付けボルトに手が届く場所にバルブを取り付けてください。可能であれば、閉じ込められた気泡が自然に抜けるように向きを変えてください。バルブはどの位置でも動作しますが、ポートを水平にして取り付けると、初期始動時のエア抜きが容易になります。
システム圧力スパイクは、逆止弁を含むあらゆる油圧コンポーネントに損傷を与える可能性があります。ポンプの流量に適したサイズの適切な圧力リリーフバルブがシステムに組み込まれていることを確認してください。逆止弁 RVP 25 は 350 bar の連続圧力に対して定格されていますが、この定格を超えるスパイクを繰り返すと寿命が短くなります。システムで頻繁に圧力サージが発生する場合は、圧力ダンパーまたはアキュムレーターの設置を検討してください。
システムに適したチェック バルブ RVP 25 の選択
正しいバルブ仕様を選択するには、バルブの機能をシステム要件に適合させる必要があります。まずはシステムの最大動作圧力を特定することから始めます。圧力スパイクを考慮して、少なくとも 20% の安全マージンを追加してください。システムが通常 280 bar で動作する場合、チェック バルブ RVP 25 の 350 bar 定格は十分なマージンを提供します。高圧の場合は、別のバルブ シリーズが必要になります。
次に流量計算を行います。逆止弁 RVP 25 を取り付ける回路の最大流量を決定します。これをバルブの定格流量 (メーカーによって異なりますが、通常 150 ～ 550 リットル/分) と比較してください。圧力降下曲線を確認することを忘れないでください。流量が高くなると圧力降下が大きくなり、エネルギーが浪費され、熱が発生します。必要な流量によって 10 bar を超える圧力降下が生じる場合は、より大きなバルブ サイズを選択するか、2 つのバルブを並列に接続することを検討してください。
開放圧力の選択は、特定の用途によって異なります。ほとんどの用途では、標準の 0.5 bar の開口圧力が適切に機能します。この低い設定により、通常動作時の抵抗が最小限に抑えられます。ただし、特定の状況では、より高い開放圧力が必要になる場合があります。荷物を垂直に保持しようとしている場合、開口圧力を高くすると、ドリフトに対する安全性が向上します。たとえわずかな背圧であっても逆流をまったく防ぐ必要がある場合は、4.5 bar の開口圧力を選択してください。開口圧力が高くなると、前方圧力降下も増加することに注意してください。
ポート構成はマニホールドまたは配管と一致する必要があります。チェック バルブ RVP 25 には、NPT ネジ、SAE O リング ポート、BSPP ネジなどのさまざまなポート オプションが付属しています。マニホールドを取り付ける場合は、ポートの間隔と取り付け穴のパターンがマニホールドの設計と一致していることを確認してください。ほとんどのメーカーは、設計ソフトウェアにインポートして適合性を確認できる CAD モデルを提供しています。購入を完了する前に、これらのモデルをダウンロードしてください。
バルブの寿命を長くするには、材料の適合性が重要です。標準チェックバルブ RVP 25 は、鉱物ベースの作動油およびリン酸エステル流体で使用できます。水とグリコールの混合物、合成流体、または生分解性オイルを使用している場合は、バルブ本体とシールの両方との互換性を確認してください。一部のメーカーは、特殊な流体用の特殊なシール材料を提供しています。疑問がある場合は、製造元のテクニカル サポートにお問い合わせください。
予算の考慮事項は、ブランドの選択に影響します。コストが主な関心事であり、アプリケーションが重要ではない場合は、チェック バルブ RVP 25 の Huade または Hengli バージョンを使用すると、大幅な節約が可能になります。信頼性が最優先される要求の厳しいアプリケーションの場合、HYDAC または Zentgraf バルブは、より優れた一貫性とサポートにより、より高いコストを正当化します。初期購入価格だけでなく、バルブが故障した場合の潜在的なダウンタイムも含めた総所有コストを考慮してください。
プロジェクト計画にはリードタイムと可用性が重要です。 HYDAC バルブは北米とヨーロッパですぐに入手でき、多くの場合は数日以内に発送されます。中国メーカーは、特にカスタマイズが必要な場合、納期に数週間かかる場合があります。プロジェクトの遅延を避けるために、それに応じて注文を計画してください。
逆止弁 RVP 25 と他のオプションの比較
代替品を理解することは、チェック バルブ RVP 25 がアプリケーションにとって正しい選択であることを確認するのに役立ちます。他のいくつかのバルブ タイプは一方向流量制御を提供し、それぞれ異なる強度を備えています。
RV シリーズのような標準的なインライン 逆止弁は、RVP 25 と同じ基本原理を使用しますが、マニホールドにボルトで固定するのではなく、ねじ付きポートで接続します。 RV シリーズは単純な配管システムに適していますが、チェック バルブ RVP 25 はマニホールド設計でかなりのスペースを節約します。個々の RV バルブにパイプを接続する代わりに、複数の RVP 25 バルブをコンパクトなブロックにパッケージ化できます。これにより、漏れ箇所が減り、システムがより組織化されます。ただし、既存の配管システムを改造する場合は、マニホールド取り付け用に再設計するよりも、RV バルブの方が取り付けが簡単な場合があります。
パイロット操作式逆止弁には追加の制御ポートがあり、逆圧に対しても弁を開けることができます。この機能は、逆止弁によってロックされているシリンダーを後退させる必要がある場合に便利です。逆止弁 RVP 25 にはこのパイロット機能がないため、よりシンプルで低コストになります。どうしてもパイロット操作が必要な場合は、別のタイプのバルブが必要になります。ただし、基本的な一方向流量制御の場合は、よりシンプルな逆止弁 RVP 25 の方が故障する部品が少ないため、信頼性が高くなります。
Zentgraf などのメーカーのボール型逆止弁は、ボールの質量がコーン ピストンよりも小さいため、非常に迅速に反応します。この高速応答は、圧力が急激に変化するシステムでうまく機能します。ただし、HYDAC Check Valve RVP 25 ユニットで使用されているようなコーン設計は、通常、コーンがシートとの接触面積を増やすため、密閉性が高くなります。また、コーン設計は、数百万サイクルにわたって高圧をより確実に処理します。ボールとコーンのどちらを選択するかは、より速い応答が必要か、それともより優れたシールが必要かによって決まります。
比例バルブは、単純なオンオフ操作ではなく、可変流量制御を提供します。これらは逆止弁とはまったく異なり、異なる目的を果たします。この 2 つを混同しないでください。比例バルブはコストがはるかに高く、電子制御が必要です。逆止弁 RVP 25 は、圧力差に基づいて自動的に動作する受動的デバイスです。このシンプルさにより、信頼性が非常に高く、基本的なフロー制御タスクに適しています。
バネ式リリーフバルブはチェックバルブに似ていますが、異なる機能を果たします。リリーフバルブは、圧力が設定された制限を超えたときに開き、システムを過圧から保護します。逆止弁 RVP 25 は、圧力レベルではなく流れの方向に基づいて動作します。多くのシステムでは、両方のタイプのバルブを併用しています。逆止弁 RVP 25 は逆流を防止し、リリーフ弁が圧力スパイクに対処します。
将来のトレンドとテクノロジーの統合
油圧技術は進化し続けており、チェック バルブ RVP 25 は業界とともに適応しています。一部のメーカーは現在、流量、圧力、温度を監視する統合センサーを備えた逆止弁を提供しています。これらのスマート バルブは産業用モノのインターネット ネットワークに接続し、リアルタイムのシステム監視を可能にします。特に RVP 25 ではセンサーの統合はまだ一般的ではありませんが、これはテクノロジーがどこに向かっているのかを表しています。バルブのパフォーマンスをリモートで追跡できると、予知保全が可能になります。
材料科学の進歩により、油圧コンポーネントは過酷な環境でもより長く使用できるようになりました。新しいシール材料は、従来のゴムよりも高温や攻撃的な流体に対する耐性が優れています。バルブ本体の表面処理により、コストをあまり追加することなく耐食性が向上します。これらのテクノロジーが成熟するにつれて、Check Valve RVP 25 ユニットはますます要求の厳しいアプリケーションに対応できるようになることが期待されます。
小型化も油圧バルブに影響を与える傾向です。モバイル機器がよりコンパクトになるにつれて、性能を維持しながら油圧コンポーネントを小型化するというプレッシャーが生じています。逆止弁 RVP 25 のマニホールド取り付け設計は、従来のインライン バルブよりも優れたこのニーズにすでに対応しています。将来のバージョンでは、積層造形などの高度な製造技術を通じて、より多くの機能をより小さなパッケージに詰め込む可能性があります。
逆止弁 RVP 25 についての最終的な考え
逆止弁 RVP 25 は、中圧油圧システムの一方向流量制御のための成熟した信頼性の高いソリューションを表します。そのシンプルな設計は、建設機械から自動製造まで、幅広い用途にわたって一貫したパフォーマンスを提供します。このバルブは最大 350 bar の圧力と毎分 550 リットルの流量を処理できるため、要求の厳しい産業用途に適しています。
メーカーの選択は、結局のところ、コストと品質要件のバランスをとることになります。 HYDAC は、優れたパフォーマンスと幅広い可用性を提供します。 Zentgraf はヨーロッパのエンジニアリングに優れたカスタマイズを提供します。 Huade と Hengli は、手頃な価格で機能的なパフォーマンスを提供します。これらすべてのオプションにより、バルブの選択をプロジェクトの要件に合わせる柔軟性が得られます。
適切な設置とメンテナンスにより、長寿命が保証されます。チェックバルブ RVP 25 を、正しく締め付けられたボルトを使用して、平らできれいなマニホールド表面に取り付けます。作動油を清潔に保ち、指定された温度範囲内に保ってください。開口部の圧力を定期的に確認し、主要な整備間隔で O リングを交換してください。
詳細な仕様と CAD モデルについては、HYDAC の公式サイトなどのメーカー Web サイト、または DirectIndustry などのエンジニアリング プラットフォームを参照してください。購入する準備ができている場合は、ValinOnline、Motion Industries、Made-in-China などのサプライヤーがさまざまな価格オプションを提供しています。新しいシステムを設計する場合でも、摩耗したバルブを交換する場合でも、チェック バルブ RVP 25 は信頼できる実証済みのパフォーマンスを提供します。
