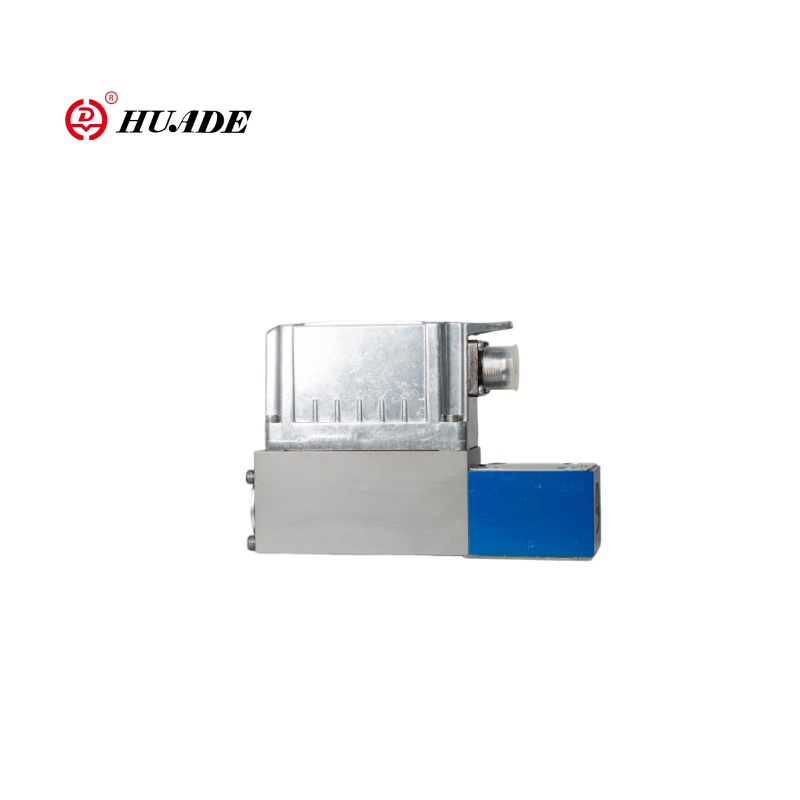

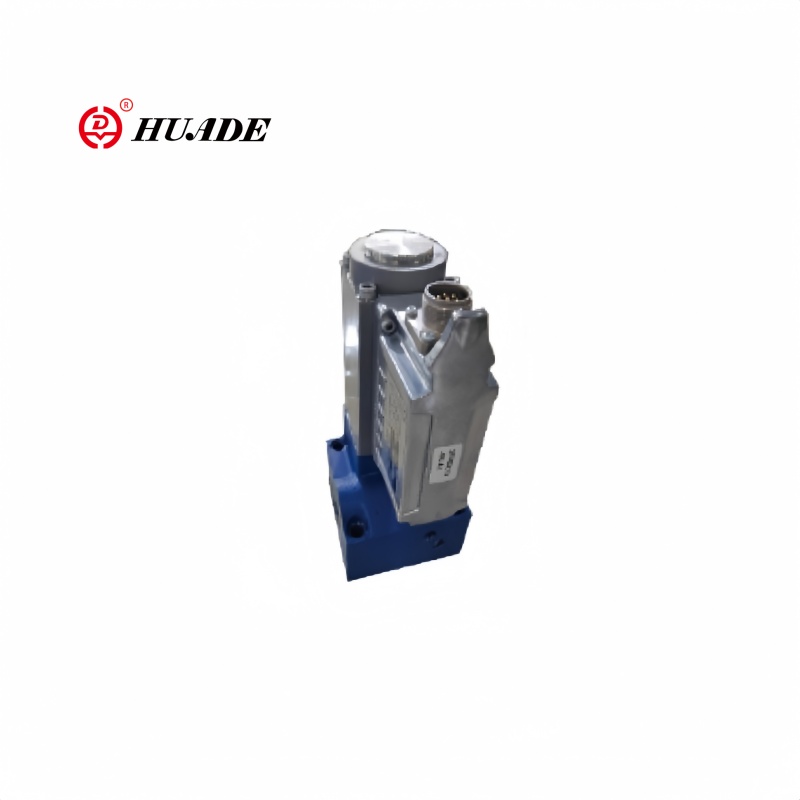

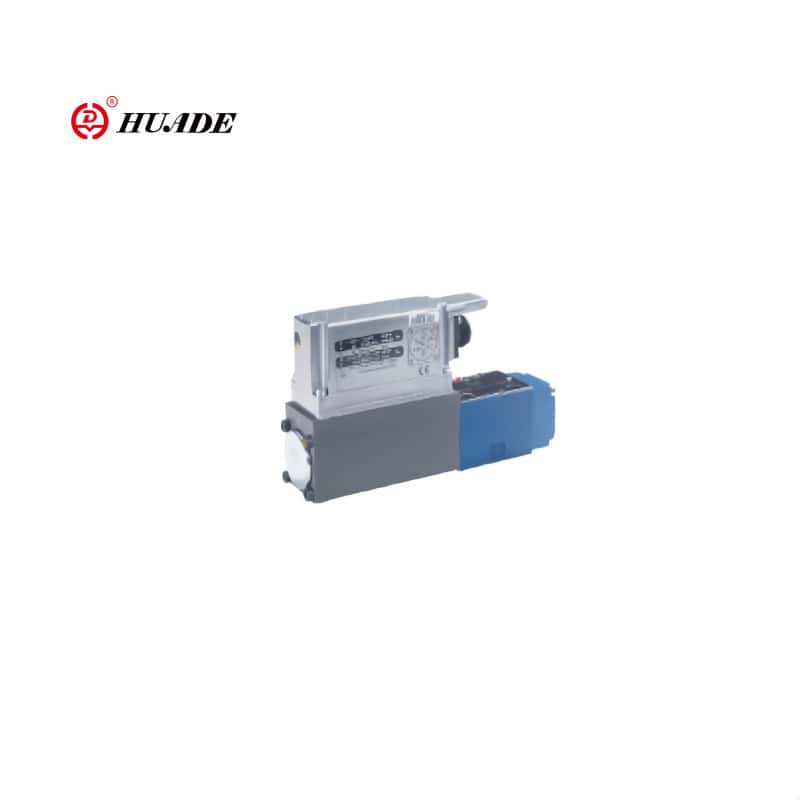

比例流量制御バルブ3FREEZ-1X

比例フローバルブ3freez-1xは、高精度の流体制御コンポーネントであり、通常、正確なフロー調節またはフロー比の分布を必要とする産業自動化システムで使用されます。 Valve 3Freez-1Xは、電子制御の比例レギュレータ（0-10V/4-20MA信号入力）です。圧力は通常、高圧油圧システムに適した315BARに達する可能性があります。比例フローバルブ3Freez-1Xバルブは、PLCおよびDCSシステムと統合でき、Modbusおよびその他の通信プロトコルをサポートできます。比例バルブ3freez-1xは、電気信号の割合を介した流量を制御し、アクチュエータの段階的な速度調節を実現し、システムの応答精度を向上させます。

比例流量制御バルブの製品パラメーター3freez-1x

比例流量制御バルブの製品機能と適用3freez-1x

特徴

▶オンボードエレクトロニクスと誘導位置トランスデューサーを備えた直接制御フロー制御バルブNG6およびNG10

▶ポジションコントロールを使用して、最小限のヒステリシス<1％、技術データを参照してください

▶3方向関数は、油圧ポートの割り当て方法によって決定されます（残差フローはポートP、3番目の方法を介して実行されます）

▶制御されたソレノイド位置、位置トランスデューサー、およびオンボード電子機器によって調整可能

▶サブプレートアタッチメントの場合、ホール構成NG6をISO4401-03-02-0-94に取り付け、NG10からISO 4401-05-04-0-94

▶サブプレートカタログシート、NG6用のRE 45053、NG10のRE 45055（別々に注文）

▶DIN 43563-AM6へのプラグインコネクタ、カタログシートRE 08008（別々に注文）を参照してください

▶ボードトリガーエレクトロニクスのデータ

•CE、EMC指令に準拠しています

61000-6-2：2002-08

および61000-6-3：2002-08

•ub = 24vvnom dc

•電気接続6P+PE

•信号作動

- スタンダード0 ...+10V（A1）

•工場で調整されたバルブ曲線

応用：

比例流れバルブ3FREEZ-1Xは、油圧システム、建設機械、射出成形機、ダイキャスティングマシン、化学/プロセス制御などで広く使用されています。爆発性モデルは、石油や天然ガスなどの危険な地域の自動化機器でも使用できます。

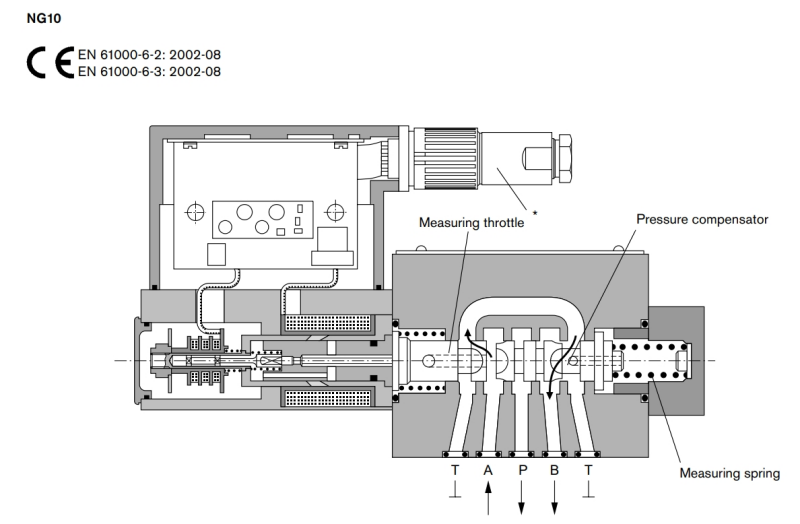

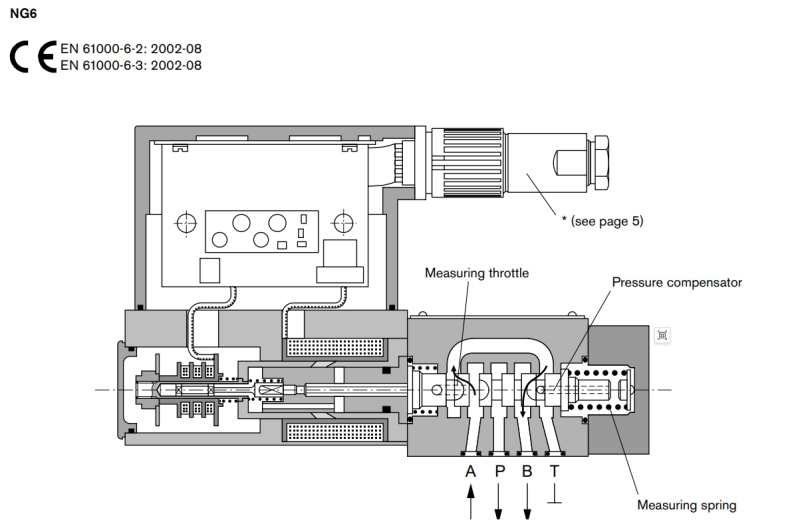

機能と比例流れ制御バルブ3freez-1xのセクション

一般的な

位置制御とオンボード電子機器を備えたタイプ3フリーズ比例流量制御バルブは、公称サイズ6および10で利用できます。これらは、誘導位置トランスデューサーを備えた比例ソレノイドによって作動します。ヒステリシスは1％未満です。

オンボード電子機器は工場で調整され、迅速な応答時間を可能にします。バルブ本体の設計は、残留流がポートPを通過するようなものです。

基本原則

Bからのオイルの流量を調整するために、トリガーエレクトロニクスに設定値が設定されています。この設定値に基づいて、電子機器は、位置トランスデューサーからの信号の関数としてソレノイドコイルを制御します。位置制御により、ヒステリシスが非常に低くなります。バルブの開口部は、スプールの計量エッジによって決定され、積分圧力補償器は、8バーの測定スプリングによって圧力降下を比較します。スプリングを測定する圧力補償器は、単純化された式に従って、スロットリングエッジの前の圧力を調節します：「荷重圧力と測定スプリングの力」。このようにして、計量エッジ上の圧力降下は一定のレベルに維持されます。
