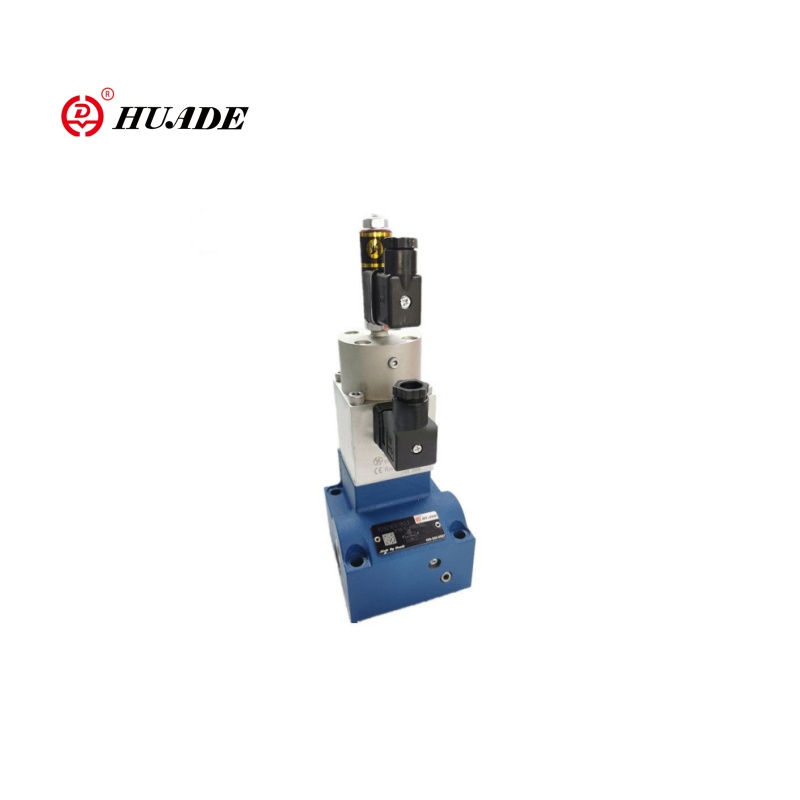

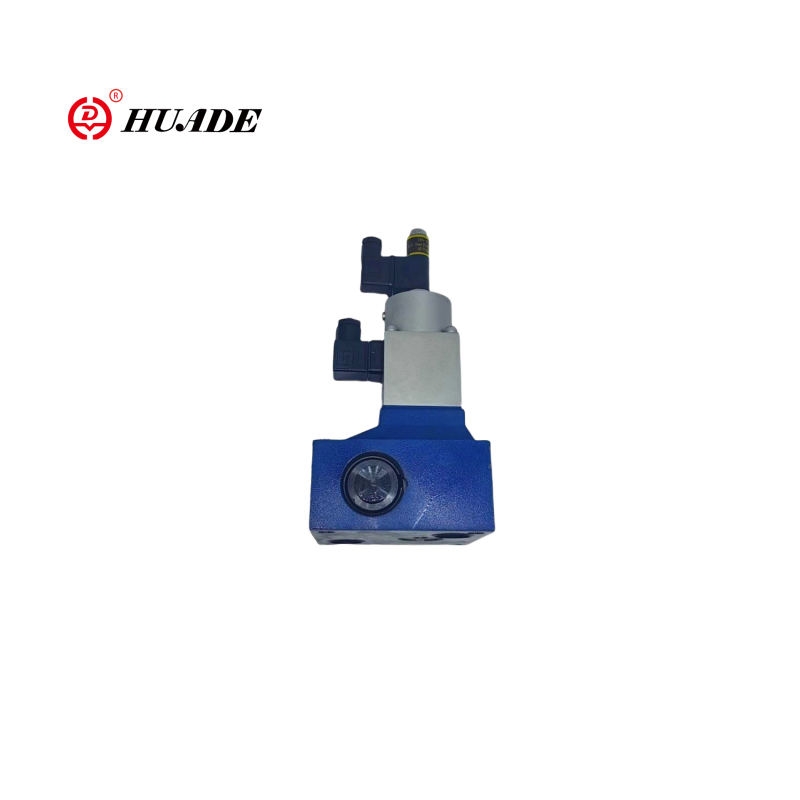

2FRE16 2ウェイ比例流量制御バルブは、高性能の比例流量制御バルブであり、油圧アクチュエーター（シリンダーまたはモーター）の速度を正確に調整する必要があるアプリケーションに適しています。比例バルブ2FRE10と比較して、バルブ2FRE16の直径が大きく、より高い流れが可能になります。また、比例バルブ2FRE16は、高出力油圧システムに適しています。
| 油圧 | ||
| 動作圧力（MPA） | 31.5 | |
| 最小圧力差（MPA） | サイズ10 | サイズ16 |
| 0.3〜0.8 | 0.6〜1 | |
| 圧力液 | ミネラルオイル（NBRシール用）、リン酸エステル（FPMシール用） | |
| 粘度範囲（mm2/s） | 2.8〜380 | |
| 圧力流体温度範囲（℃） | -20〜 +70 | |
| ヒステリシス（％） | ±1Qmax | |
| 再現性（％） | ＜1 qmax | |
| サンプルスプレッド（％） | ±2 | |
| インストール | オプション | |
| 体重（kg） | 6 | 8.3 |
| 電気 | ||
| 電圧タイプ | DC 24V | |
| ソレノイドのコイル抵抗（ω） | 20°10での寒い値、最大暖かい値13.9 | |
| マックス。パワー（VA） | 50 | |
| 誘導性（MH） | 6〜8 | |
| オシレーター周波数（KHZ） | 2.5 | |
| VT-5010S30断熱IP65の需要 | IP65 | |
▶フローの圧力補償制御のための圧力補償器付きバルブ
▶比例ソレノイドによる作動
▶コントロールオリフィスの電気位置フィードバック
▶ポジショントランスデューサーコイルを軸方向に移動できるようにすることができ、電子機器に触れることなく、制御オリフィスのゼロポイント調整を簡単に調整できます（電気油圧）
▶バルブと電気アンプの最小サンプルバリエーションVT 5004（別々の注文）
応用：
比例流量制御バルブ2FRE16は、重い工業用油圧システム、エンジニアリング機械、モバイル油圧、冶金、鉱業に広く使用されています。
典型的なシステムの例：掘削機バケット制御回路
PLC→比例増幅器→2FRE16→油圧シリンダー
↑
圧力センサー（クローズドループフィードバック）
入力電気信号を調整することにより、バケツの動きを滑らかに加速/減速させて、油圧ショックを避けることができます。
タイプ2fre ..比例流量制御バルブには2方向関数があります。適用された電気コマンド値から、圧力であり、大幅に補償された温度であるフローを調節できます。

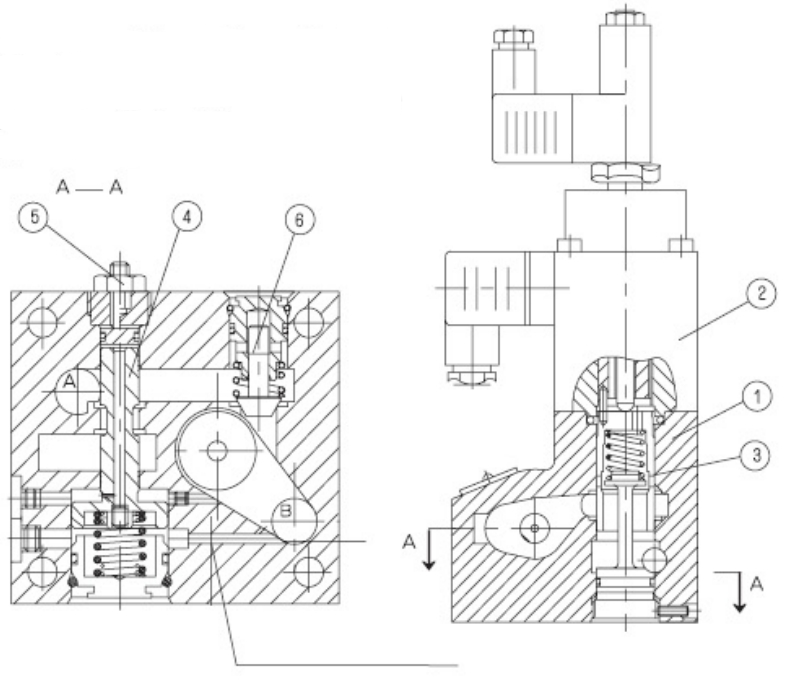

基本的に、ハウジング（1）、誘導位置トランスデューサー（2）を備えた比例ソレノイド、測定オリフィス（3）、圧力補償（4）、ストロークリミッター（5）、およびオプションのチェックバルブ（6）で構成されています。
流れの設定は、コマンド値ポテンティオメーターで決定されます（0ビス100％）。適用されたコマンド値は、アンプを介したものと比例ソレノイド、測定オリフィスの調整を介して引き起こします（3）。測定オリフィス（3）の位置は、位置トランスデューサーによって取得されます。コマンド値からの逸脱は、ポジションフィードバックコントロールによって補償されます。
圧力補償器（4）は、測定オリフィス（3）の圧力降下を一定の値で保持します。したがって、流れは補償されます。
測定オリフィスの設計により、小さな温度ドリフトが達成されます。 0％のコマンド値で、測定オリフィスが閉じられます。
測定オリフィスが閉じる位置トランスデューサーでの電力の損失またはケーブルブレイクの場合。 0％のコマンド値から、ジャンプフリースタートが可能です。電気アンプ内の2つのランプを介して、測定オリフィスの開閉を遅らせることができます。
チェックバルブ（6）を介して、BからAまでのフリーフローが可能です。
の縁取り 比例流量制御バルブ2FRE16

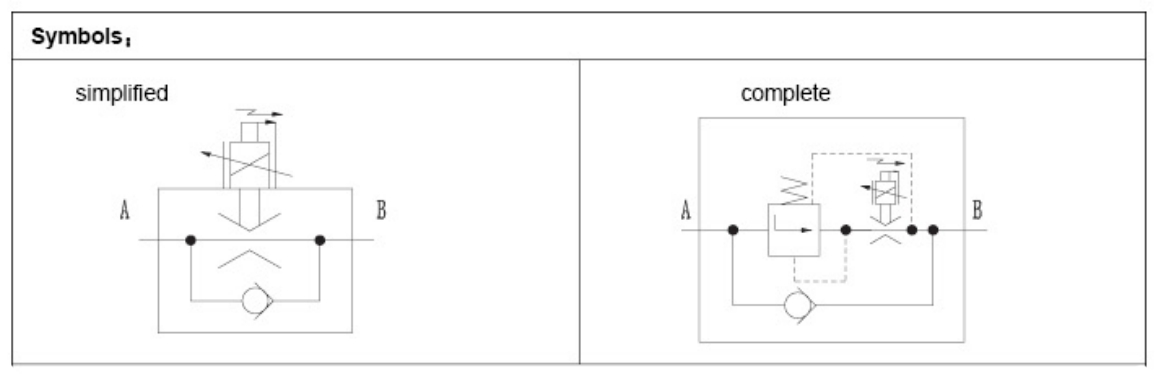

比例流量制御バルブ2FRE16のシンボル
