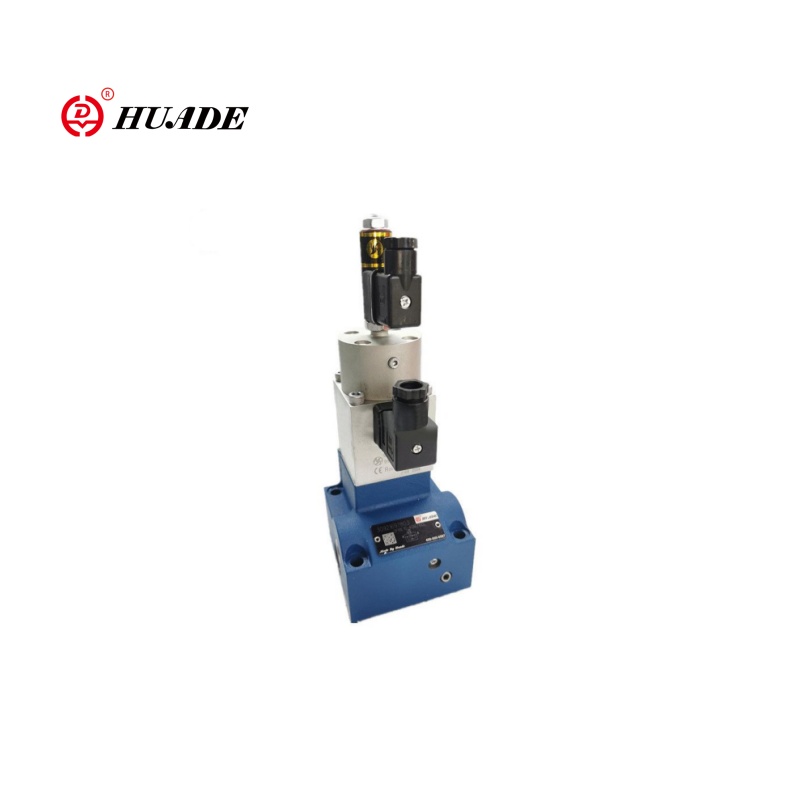

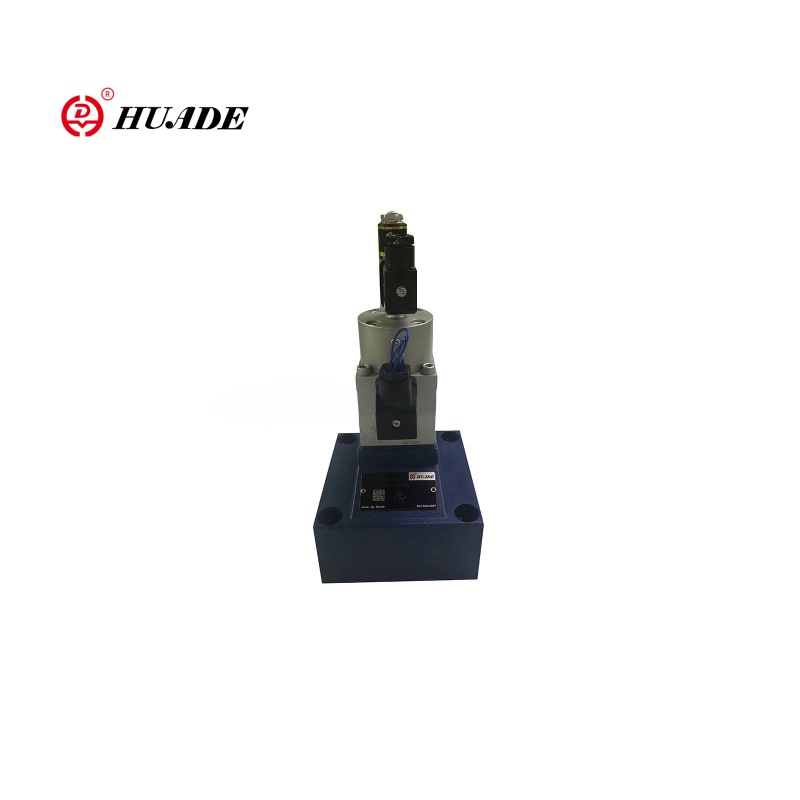

2FRE10の双方向比例流量制御バルブは、比例調節関数を備えた油圧システムのフロー制御バルブです。バルブ2FRE10は、アクチュエーター（油圧シリンダーやモーターなど）の速度を正確に制御する必要があるシナリオに適しています。比例フローバルブ2FRE10は、電気信号（0〜10Vまたは4〜20mAなど）を入力して、段階的な流量の変化を達成することにより、バルブ開口を連続的に調整します。設置は簡単で、システムの安定性を改善するために、他の圧力バルブ（圧力補償器など）と組み合わせて使用されることがよくあります。
| 油圧 | ||
| 動作圧力（MPA） | 31.5 | |
| 最小圧力差（MPA） | サイズ10 | サイズ16 |
| 0.3〜0.8 | 0.6〜1 | |
| 圧力液 | ミネラルオイル（NBRシール用）、リン酸エステル（FPMシール用） | |
| 粘度範囲（mm2/s） | 2.8〜380 | |
| 圧力流体温度範囲（℃） | -20〜 +70 | |
| ヒステリシス（％） | ±1Qmax | |
| 再現性（％） | ＜1 qmax | |
| サンプルスプレッド（％） | ±2 | |
| インストール | オプション | |
| 体重（kg） | 6 | 8.3 |
| 電気 | ||
| 電圧タイプ | DC 24V | |
| ソレノイドのコイル抵抗（ω） | 20°10での寒い値、最大暖かい値13.9 | |
| マックス。パワー（VA） | 50 | |
| 誘導性（MH） | 6〜8 | |
| オシレーター周波数（KHZ） | 2.5 | |
| VT-5010S30断熱IP65の需要 | IP65 | |
▶フローの圧力補償制御のための圧力補償器付きバルブ
▶比例ソレノイドによる作動
▶コントロールオリフィスの電気位置フィードバック
▶ポジショントランスデューサーコイルを軸方向に移動できるようにすることができ、電子機器に触れることなく、制御オリフィスのゼロポイント調整を簡単に調整できます（電気油圧）
▶バルブと電気アンプの最小サンプルバリエーションVT 5004（別々の注文）
応用：
双方向比例流量制御バルブ2FRE10は、産業用油圧システムおよびエンジニアリング機械で広く使用されています。 Valve 2FRE10は、掘削機、クレーン、フォークリフト、その他の機器の油圧シリンダーまたはモーターの速度を調整して、スムーズな動きと最適化効率を実現します。
タイプ2fre ..比例流量制御バルブには2方向関数があります。適用された電気コマンド値から、圧力であり、大幅に補償された温度であるフローを調節できます。
基本的に、ハウジング（1）、誘導位置トランスデューサー（2）を備えた比例ソレノイド、測定オリフィス（3）、圧力補償（4）、ストロークリミッター（5）、およびオプションのチェックバルブ（6）で構成されています。
流れの設定は、コマンド値ポテンティオメーターで決定されます（0ビス100％）。適用されたコマンド値は、アンプを介したものと比例ソレノイド、測定オリフィスの調整を介して引き起こします（3）。測定オリフィス（3）の位置は、位置トランスデューサーによって取得されます。コマンド値からの逸脱は、ポジションフィードバックコントロールによって補償されます。
圧力補償器（4）は、測定オリフィス（3）の圧力降下を一定の値で保持します。したがって、流れは補償されます。
測定オリフィスの設計により、小さな温度ドリフトが達成されます。 0％のコマンド値で、測定オリフィスが閉じられます。
測定オリフィスが閉じる位置トランスデューサーでの電力の損失またはケーブルブレイクの場合。 0％のコマンド値から、ジャンプフリースタートが可能です。電気アンプ内の2つのランプを介して、測定オリフィスの開閉を遅らせることができます。
チェックバルブ（6）を介して、BからAまでのフリーフローが可能です。
の縁取り 比例流量制御バルブ2FRE10
比例流量制御バルブ2FRE10のシンボル
