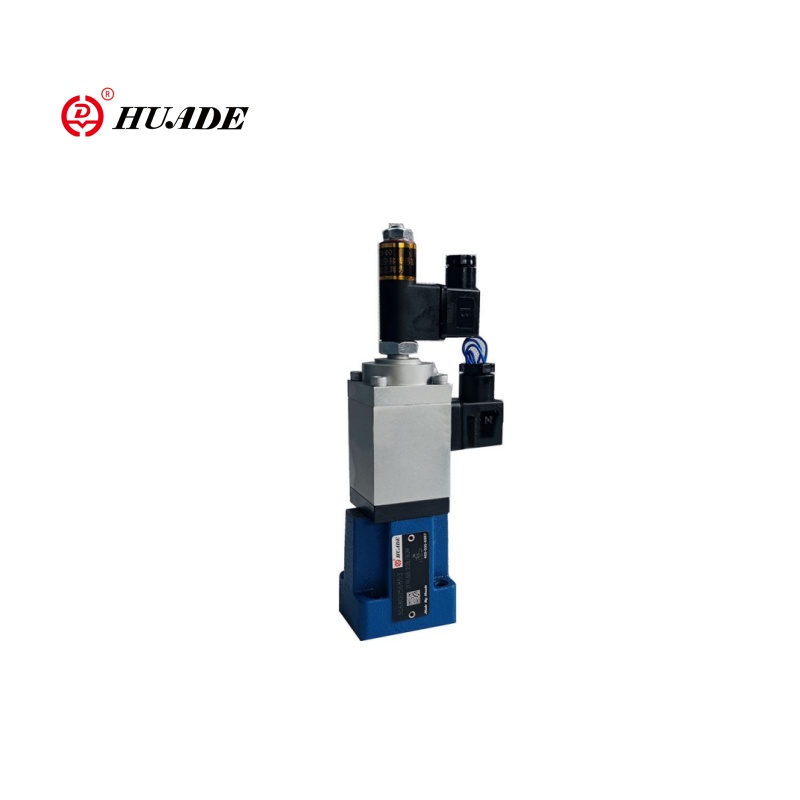

比例流量制御バルブ2FRE6は、正確な速度調整を実現するために、0〜10V / 4〜20MA信号を段階的に流量を制御します。 2FRE6比例バルブには圧力補償関数があり、流量が負荷圧の変動の影響を受け、安定した流量を維持することができます。この2FRE6バルブは、限られたスペースを持つ油圧システムと動的なフロー調節要件に適しています。
| 油圧 | |
| ヒステリシス | ±1％qmax |
| 再現性 | ＜1％qmax |
| 汚染の程度（μm） | ≤20 |
| 圧力液 | ミネラルオイル（NBRシール用）、リン酸エステル（FPMシール用） |
| 粘度範囲（mm2/s） | 2.8〜380 |
| 圧力流体温度範囲（℃） | -20〜+70 |
| インストール | オプション |
| 電気 | |
| 電圧タイプ | DC |
| ソレノイドのコイル抵抗（ω） | 20の5.4でのコールド値、最大暖かい値8.2 |
| マックス。パワー（VA） | 50 |
| 誘導性（MH） | 6〜8 |
| オシレーター周波数（KHZ） | 2.5 |
特徴：
▶フローの圧力補償制御のための圧力補償器付きバルブ
▶比例ソレノイドによる作動
▶コントロールオリフィスの電気位置フィードバック
▶ポジショントランスデューサーコイルを軸方向に移動できるようにすることができ、電子機器に触れることなく、制御オリフィスのゼロポイント調整を簡単に調整できます（電気油圧）
▶整流器サンドイッチプレートを使用して、両方向に流れ制御が可能です
応用：
双方向比例流量制御バルブ2FRE6は、産業用自動化と工作機械、掘削機/ローダー、その他のエンジニアリング機械、冶金と重機、テスト機器および研究所などで広く使用されています。
タイプ2fre ...比例流量制御バルブには2方向関数があります。それらは、適用された電気コマンド値から、圧力と温度が補償された流れを調節することができます。

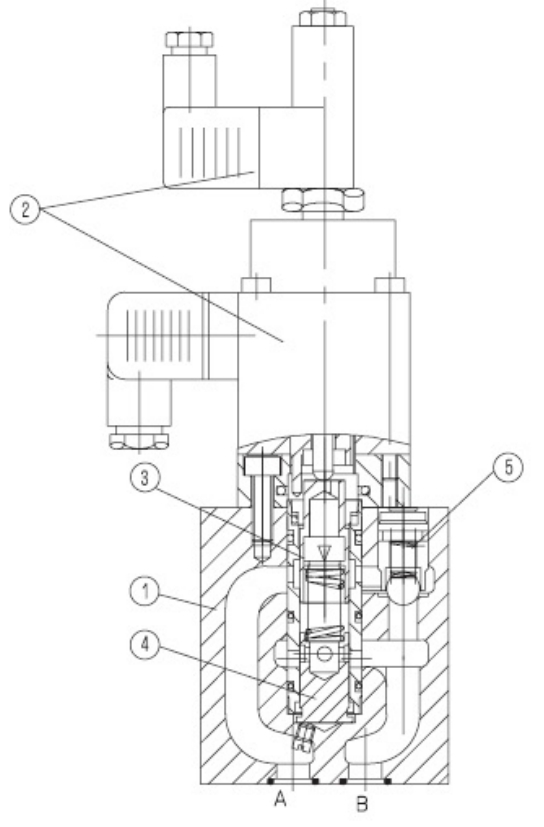

基本的に、ハウジング（1）、誘導位置トランスデューサー（2）を備えた比例ソレノイド、測定オリフィス（3）、圧力補償（4）、およびオプションのチェックバルブ（5）で構成されています。
比例流量制御バルブ2fre 6 b
流れの設定は、コマンド値ポテンティオメーターで決定されます（0〜100％）。適用されたコマンド値は、アンプと比例ソレノイドである測定オリフィスを介して調整されます（3）。測定オリフィス（3）の位置は、誘導位置トランスデューサーによって得られます。コマンド値からの逸脱は、フィードバックコントロールによって補償されます。
圧力補償器（4）は、測定オリフィス（3）の圧力降下を一定の値で保持します。したがって、フローは補償されます。
測定オリフィスの設計により、小さな温度ドリフトが達成されます。
0％のコマンド値で、測定オリフィスが閉じられます。
測定オリフィスが閉じる位置トランスデューサーでの電力の損失またはケーブルブレイクの場合。
0％のコマンド値から、ジャンプフリースタートが可能です。電気アンプ内の2つのランプを介して、測定bの開閉を遅らせることができます
オリフィス。
チェックバルブ（5）を介して、BからAまでの自由流が可能です。

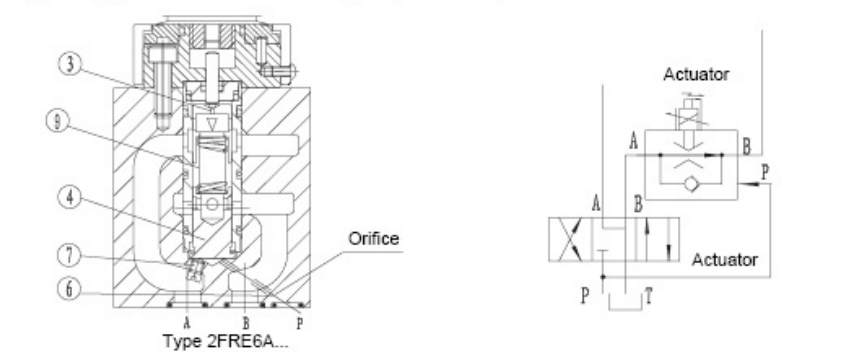

比例流量制御バルブタイプ2fre 6 a：
このバルブの機能は、原則としてバルブタイプ2fre 6 bと同じです。
測定オリフィス（3）（コマンド値> 0％）が開いているときに起動ジャンプを抑制するために、ポートP（6）を介して圧力補償器（4）を閉じて保持する規定があります。ポートAと圧力補償器（4）の間の内部接続（7）が差し込まれています。外部ポートP（6）を介して、方向弁（8）が圧力補償器に作用する前のポートPの圧力（4）は、閉じた位置でスプリング力（9）に対してそれを保持します。方向バルブ（8）がPからBに切り替えられると、圧力補償（4）が閉じた位置から移動します
それにより、規制位置とスタートアップジャンプは回避されます。

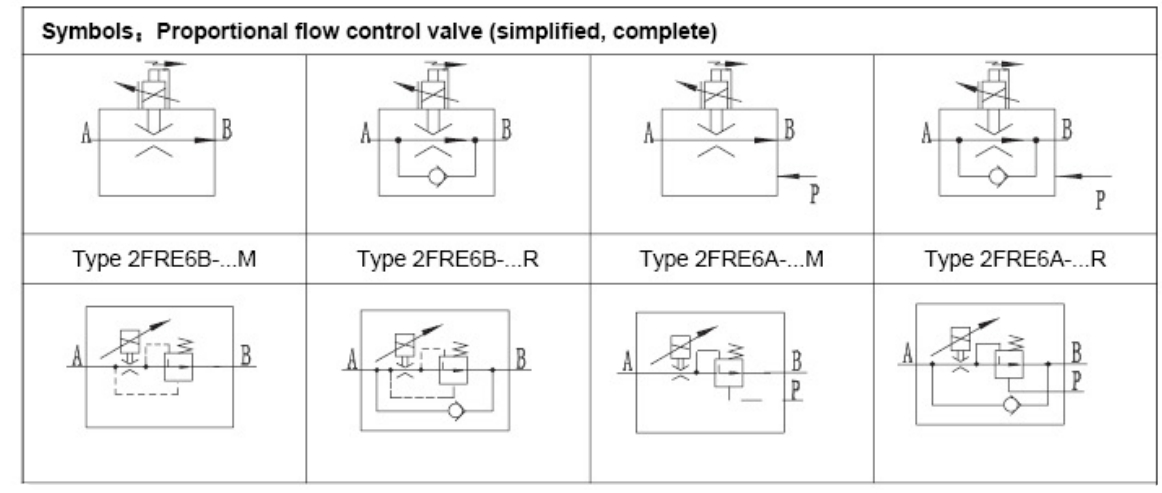

比例流量制御バルブ2FRE6のシンボル
