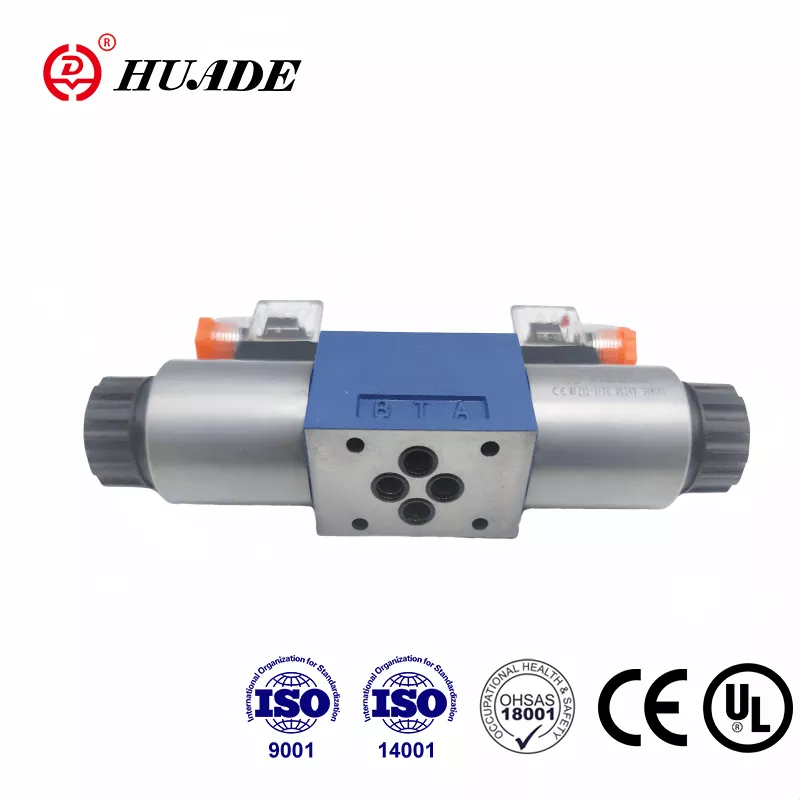

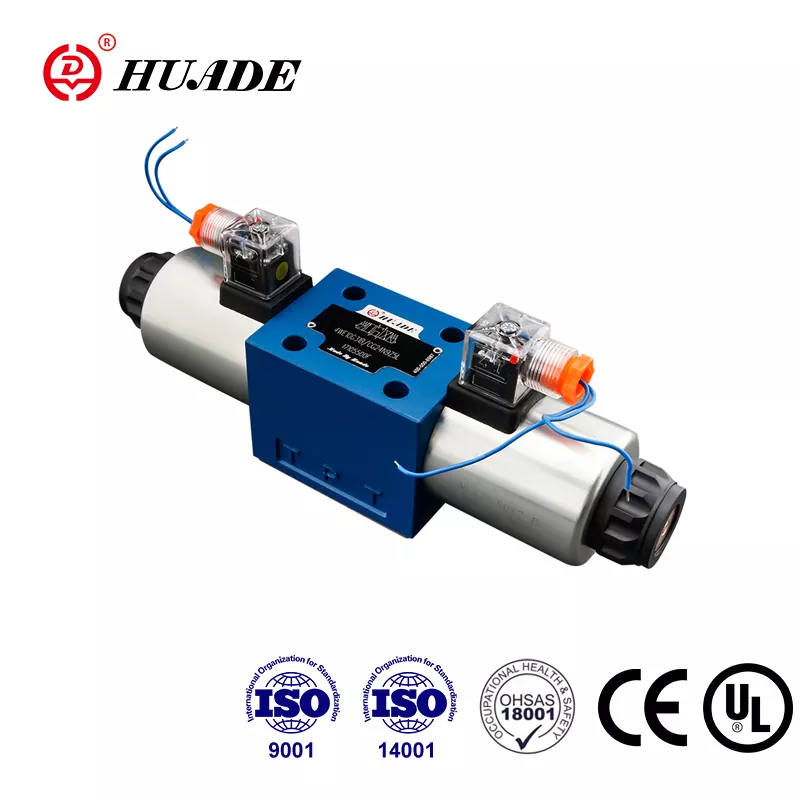

油圧システムを扱う場合、毎日、シフトごとに機能するコンポーネントが必要です。の4WE10方向制御弁まさにその理由から、世界中の工場でその評判を得ています。この方向制御バルブは最も派手なテクノロジーではありませんが、4WE10 は作動油の流れを制御するという重要な仕事を驚くほど一貫して処理します。
の4WE10バルブ単純な原理に基づいて動作します。電磁コイルがバルブ本体内のスプールを押し、作動油の通路を開閉します。コイルに通電するとスプールが動きます。電源を切るとバネにより元の位置に戻ります。 4WE10 の設計は直動式であり、電気信号と機械的動作の間にパイロット ステージや複雑な機構が存在しないことを意味します。
4WE10 の NG10 規格を理解する
の4WE10方向制御弁は、CETOP 5 または ISO 4401-05 とも呼ばれる、いわゆる NG10 取り付け標準に従っています。この標準化は方向制御弁にとって想像以上に重要です。これは、取り付けプレートを再設計したり、システムの配管を再構築したりすることなく、あるメーカーの 4WE10 を別のメーカーの同等の方向制御バルブと交換できることを意味します。メンテナンス チームや機器設計者にとって、4WE10 の互換性により、悩みとコストが軽減されます。
の4WE10バルブは 4 つの主要ポートを介して接続します。P は圧力入口、A と B はアクチュエータに接続する 2 つの作業ポート、T はタンクに戻る戻りラインです。この 4 方向構成により、4WE10 は双方向の動きを制御できるため、これらの方向制御バルブが伸縮する必要があるシリンダーを制御していることがわかります。
4WE10方向制御弁の技術力
の4WE10特定のモデルに応じて最大 315 ～ 350 bar の圧力に対応します。これは約 4,569 PSI に相当します。極端に過酷な作業を行わなくても、ほとんどの産業機械にはこれで十分です。 4WE10 の公称流量は 120 リットル/分ですが、この方向制御バルブは必要に応じて 160 リットル/分まで流すことができます。参考までに、120 リットル/分は約 31.7 ガロン/分に相当します。
これらの数字は、4WE10バルブあなたのシステムにフィットします。方向制御バルブを介してより高い流量を一貫して流している場合、圧力降下が発生し始め、熱が発生し、エネルギーが無駄になります。 4WE10 における流量と圧力損失の関係は線形ではありません。二乗法則に従います。つまり、流量が 2 倍になると圧力損失は 4 倍になります。公称 120 リットル/分では、4WE10 方向制御バルブは約 12 bar の圧力降下を示します。これは、有用な仕事ではなく熱に変わるエネルギーを表します。
4WE10 スプールの種類とその用途
の4WE10バルブにはさまざまなスプール構成があり、D、E、G、H などの文字で識別されます。各文字は方向制御バルブが中央位置にあるときに流体経路に何が起こるかを定義しており、適切な 4WE10 構成を選択することが機械の動作に重要です。
の4WE10 Hスプール中央の位置にあるすべてのポートをブロックします。これにより、負荷がかかっている場合でもシリンダーを正確な位置に保持する油圧ロックが作成されます。この 4WE10 構成は、溶接作業中にクランプを閉じたままにするなど、位置決めの精度が重要な場合に使用します。欠点は、閉じ込められたオイルの熱膨張によって方向制御バルブ内の圧力が急上昇する可能性があるため、設計でそれを考慮する必要があることです。
の4WE10 Gスプール圧力ポートは中央位置のタンクに直接接続されます。この方向制御バルブ構成により、ポンプの負荷が軽減され、4WE10 がアイドル状態にある間、システム圧力がほぼゼロに下がります。これは、機械がサイクル間で待機する印刷アプリケーションでは一般的です。ポンプは動作しますが、4WE10 バルブを介した高圧との戦いではないため、エネルギーが節約され、熱が軽減されます。
の4WE10 Eスプール圧力ポートをブロックしますが、作業ポートをタンクに接続します。これにより、ポンプから方向制御バルブを通る新たな流れを防ぎながら、閉じ込められた圧力をアクチュエーターから逃がします。 4WE10 システムで次のサイクルが開始する前に残留圧力を解放する必要がある場合に便利です。
アプリケーションが異なれば、必要な動作も異なります。また、標準化された文字コードにより、長々とした技術的な説明を必要とせずに、必要な 4WE10 方向制御バルブを正確に指定することが容易になります。
4WE10 方向制御弁の取り付け
の取り付け4WE10簡単ですが、いくつかの詳細に注意する必要があります。方向制御バルブは任意の方向に取り付けることができますが、メンテナンスを容易にするために、4WE10 の電気接続がどこに配置されるかを考慮する必要があります。コイルは取り外し可能で、軸を中心に 360 度回転できるため、4WE10 の設置場所が狭い場合に役立ちます。
見落とされがちな詳細の 1 つは、4WE10バルブは戻りラインの圧力です。メインポートは 350 bar に対応しますが、方向制御バルブのタンクポートは 160 bar 未満に保つ必要があります。共通の戻りラインを共有する複数の 4WE10 ユニットを実行している場合、1 つの方向制御バルブからの圧力スパイクが他の方向制御バルブに影響を与える可能性があります。背圧により、4WE10 で望ましくないスプールの動きが発生する可能性もあります。各 4WE10 戻りラインに個別の逆止弁を使用するか、適切なライン サイズを確保することで、この問題を防ぐことができます。
の4WE10方向制御弁手動オーバーライドの規定が含まれており、コミッショニングやトラブルシューティング中に手動で操作できるようになります。 4WE10 のこの機能では、タンク ポートの圧力制限が 50 bar に設定されています。これは安全機能として、または方向制御バルブの定期的な操作のために設計されたものではなく、単なるメンテナンス補助として設計されています。
4WE10 電気仕様
ほとんど4WE10方向制御弁は 24V DC で動作しますが、施設の規格に応じて 12V、48V、110V AC、および 220V AC 用の 4WE10 バージョンもあります。 4WE10 コイルは、工業用方向制御バルブの業界標準のようなものとなっている DIN EN 175301-803 電気コネクタを介して接続します。多くの 4WE10 バージョンには、コイルが通電されると点灯する LED インジケーターが含まれており、マルチメーターを必要とせずに視覚的に迅速に確認できます。
の4WE10年代コイル設計にはウェットピン構造が使用されており、方向制御バルブを流れる作動油と直接接触します。 4WE10 のこのオイル接触は、いくつかの有益な機能を果たします。コイルを冷却し、方向制御バルブの熱過負荷を防ぎます。機械的な振動と騒音を軽減し、4WE10 の動作を静かに保ちます。また、方向制御バルブのコイルの寿命を延ばす潤滑を提供します。欠点は、4WE10 でコイルに障害が発生した場合、交換前にシステムのそのセクションを排出または分離する必要があることですが、取り外し可能な設計により方向制御バルブのこのプロセスが比較的迅速になります。
4WE10 バルブの流体要件
の4WE10方向制御弁55°C で粘度が約 37 mm²/s の鉱物ベースの作動油を想定しています。 4WE10 は 2.8 ～ 380 mm²/s の広い範囲に耐えますが、極端な値で動作すると方向制御バルブの性能に影響します。非常に薄いオイルは 4WE10 の内部漏れを増加させますが、厚いオイルは応答時間を遅くし、方向制御バルブによる圧力降下を増加させます。
汚染管理は、4WE10バルブ人生。方向制御バルブの推奨値は、ISO 4406 の清浄度 20/18/15 以上、ろ過 10 ～ 16 ミクロンです。正確すぎるように聞こえるかもしれませんが、4WE10 のスプールとボアの間のクリアランスは、方向制御バルブの設計に応じて 5 ～ 25 ミクロンの範囲になります。そのサイズ範囲の粒子はサンドペーパーのように機能し、各ポートを他のポートから密閉する 4WE10 の精密な表面を摩耗させます。
硬い粒子は傷を作り、時間の経過とともに内部の漏れを増加させます。4WE10方向制御弁。柔らかい汚染物質と水は腐食を促進したり、スラッジ堆積物を形成したりする可能性があります。いずれにせよ、4WE10 バルブの性能は低下します。本当に汚れたシステムでは、4WE10 スプールがスムーズに動かなかったり、方向制御バルブの中心位置にゆっくりと戻ったりする場所で固着が発生することがあります。
4WE10 圧力損失とシステム効率
圧力損失を理解すると、より効率的なシステムを設計するのに役立ちます。4WE10バルブ。毎分 60 リットルの場合、方向制御バルブは約 3 bar 低下します。毎分 100 リットルの場合、4WE10 を使用すると 8 バールにまで上昇します。毎分最大 120 リットルでは、方向制御バルブ全体で 12 bar の損失が発生します。
特定の流量における圧力降下の各バーは、内部で熱に変換された電力を表します。4WE10。式は単純で、電力損失は流量と圧力損失の積に等しいです。方向制御バルブを通る 8 バールの降下で 100 リットル/分では、約 1.3 キロワットの熱になります。システムは、クーラーを使用するか、より高い油温を受け入れることによって、4WE10 によって生成された熱を放散する必要があります。
効率が重要なシステムでは、流量を毎分 80 リットル未満に保ちます。4WE10方向制御弁バルブのサイズと発熱の間のより良いバランスが得られます。 4WE10 が効率的に処理できる流量を超える流量が必要な場合は、1 つ上のサイズを検討するか、複数の方向制御バルブを並列で使用することを検討してください。
4WE10 スイッチング時間と応答
の4WE10バルブ通常、70 ～ 120 ミリ秒で切り替わります。これは、ほとんどの産業用途には十分な速度ですが、瞬時ではありません。方向制御バルブの内部減衰機能が移行をスムーズにし、コンポーネントの損傷や騒音の原因となる油圧ショックを防ぎます。 4WE10 スプールには、切り替え時のオイル流量を計測する小さなオリフィスとチャンバーが設計されています。
いくつかの4WE10方向制御弁モデルには、スイッチング速度を調整できる外部調整ネジが含まれています。これは、複数の 4WE10 ユニットが共通のラインを共有する場合に便利で、方向制御バルブ システムでの圧力過渡を回避するためにスイッチング時間をずらすことができます。
4WE10方向制御弁の一般的な用途
見つかります4WE10バルブ工業環境全体にわたって。工作機械アプリケーションでは、ワーククランプに 4WE10 方向制御バルブが使用されます。この場合、切断中にシリンダを強制的に伸ばして位置を保持する必要があります。射出成形機は 4WE10 を使用して、プラスチックの流れを調整するバルブ ピンを制御します。自動組立ラインでは、ピック アンド プレース ロボットでこれらの方向制御バルブを使用して、個別の位置決め動作を実現します。
の4WE10A位置に移動、停止、B位置に移動、停止という離散制御に優れています。この方向制御弁は、間に何もなく開いているか閉じているかのどちらかであるため、比例制御をうまく処理できません。 4WE10 が提供する機能を超えた可変速制御や正確な流量調整が必要な場合は、代わりに 4WRPE シリーズの比例方向制御バルブにステップアップすることになります。
4WE10 バルブのメンテナンス
の4WE10年代取り外し可能なコイル設計により、この方向制御弁のメンテナンスが簡単になります。 4WE10 のコイルが故障した場合、油圧システムを開けずにコイルを交換できます。電気プラグを外し、保持ナットを緩め、古いコイルを引き出し、新しいコイルを方向制御弁に取り付けます。 4WE10 コイルは取り付け中に回転できるため、電気コネクタを最も都合の良い場所に配置できます。
スプール内部の摩耗4WE10方向制御弁最終的には漏れが増加し、応答が遅くなります。 4WE10 では、シリンダーが位置を保持する必要があるときにゆっくりとドリフトしたり、切り替え時間が増加したりすることに気づく場合があります。その時点で、新しいシールと場合によっては新しいスプールを使用して方向制御バルブを再構築するか、4WE10 を完全に交換することを検討しています。経済的な計算は、人件費とバルブの価格によって決まります。
汚染による固着4WE10断続的な動作またはシフトの完全な失敗として表示されます。システムをフラッシュしてフィルターを交換することで方向制御バルブの機能を回復できる場合がありますが、4WE10 スプールまたはボアに傷が発生した場合は、方向制御バルブの交換部品が必要です。
4WE10 方向制御弁の調達
ボッシュ・レックスロスは4WE10は、53 の異なるスプール構成を備えた最も幅広い種類の方向制御バルブを設計し、提供しています。同社の 4WE10 バルブは方向制御弁の基準規格として機能します。 Hydac、Parker、Eaton Vickers、および Argo Hytos はすべて、同じインターフェイスに搭載される互換性のある 4WE10 バージョンを製造しています。 CML や Huade などの中国メーカーは、方向制御弁の取り付け基準を維持したコスト競争力のある 4WE10 代替品を製造しています。
の価格設定4WE10方向制御弁数量、仕様、サプライヤーによって異なりますが、1 個あたり約 18 ドルから 38 ドルの範囲です。 4WE10 ユニットの最小注文数量は、1 個から 50 個以上までさまざまで、注文が大量になると単価が低くなります。標準的な 4WE10 構成の場合、リードタイムは通常 10 ～ 15 日かかります。
標準化とは、調達できることを意味します4WE10方向制御弁複数のサプライヤーから提供され、互換性を維持します。重要なアプリケーションの場合は、方向制御バルブが単一のサプライ チェーンに依存しないように、2 つの異なるメーカーの 4WE10 バルブを在庫しておくとよいでしょう。
4WE10 の制限と代替案を検討する場合
の4WE10方向制御弁設計された役割をうまく処理しますが、明らかな制限があります。 4WE10 の制御のバイナリ特性は、この方向制御バルブが可変速またはソフト スタートを必要とする用途には適していないことを意味します。高流量時の圧力降下により、4WE10 は連続的な高流量運転の効率が低下します。 4WE10 スプール設計に固有の内部漏れは、この方向制御バルブがクローズドセンター構成では圧力を永久に保持できないことを意味します。
比例制御が必要な場合は、4WE10統合電子機器と比例ソレノイドを備えた方向制御バルブをご覧ください。非常に低い漏れが必要な場合は、4WE10 の代わりにポペット スタイルのバルブを検討してください。毎分 120 リットルを大幅に超える流量を扱う場合は、4WE10 方向制御バルブよりも次のサイズ (NG16 または NG25) の方が合理的です。
の4WE10テクノロジーは成熟しているため、4WE10 の基本的なパフォーマンスに劇的な向上は見られません。油圧技術の革新は、診断機能が統合された比例制御バルブやスマート方向制御バルブに向かって進んでいます。 4WE10 は、その機能が要件に適合し、実績のある標準化された方向制御バルブ技術が新しいアプローチの利点を上回るアプリケーションに引き続き関連します。
適切な 4WE10 構成の選択
を選択する4WE10方向制御弁システムパラメータとバルブの機能を一致させる必要があります。 4WE10 の効率を高めるために、必要な流量を計算し、流量が毎分 80 ～ 100 リットル未満に保たれるようにしてください。方向制御バルブに十分な安全マージンがあり、圧力が 315 ～ 350 bar の制限内に留まっていることを確認してください。アプリケーションに必要なセンタリング動作を提供する 4WE10 スプール タイプを選択してください。
設置場所で利用可能な電源を考慮して、適切な電源を指定してください。4WE10方向制御弁のコイル電圧。メンテナンス アクセスについてよく考えてください。サービスが必要なときに、誰かが 4WE10 の電気コネクタとコイルに手が届くでしょうか?方向制御バルブの背圧の問題を回避するために戻りラインの配管を計画してください。
の4WE10年代信頼性は、その単純な機械設計と、この方向制御バルブの背後にある成熟した製造プロセスから生まれます。 4WE10 は、その動作範囲内で適切に適用され、基本的な油圧システムの慣行に従って保守されれば、長年にわたり一貫したサービスを提供します。 4WE10 方向制御バルブが、まだ生産されている古いバルブ技術の 1 つであるにもかかわらず、産業用油圧制御の標準的な選択肢であり続けている理由は、世界的な入手可能性と競争力のある価格と相まって、その信頼性によって説明されています。
中程度の流量での個別の位置制御のみが本当に必要なシステムの場合、4WE10方向制御弁実践的でよく理解された解決策を表します。新しいテクノロジーのような洗練さは得られませんが、4WE10 は毎日仕事に現れ、何のトラブルもなく仕事をこなします。
