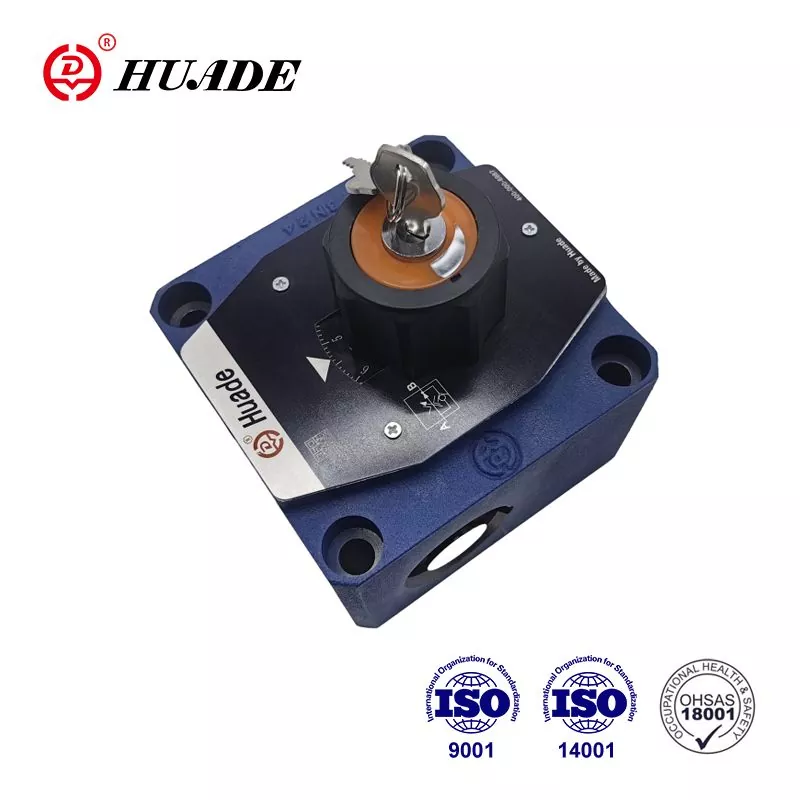

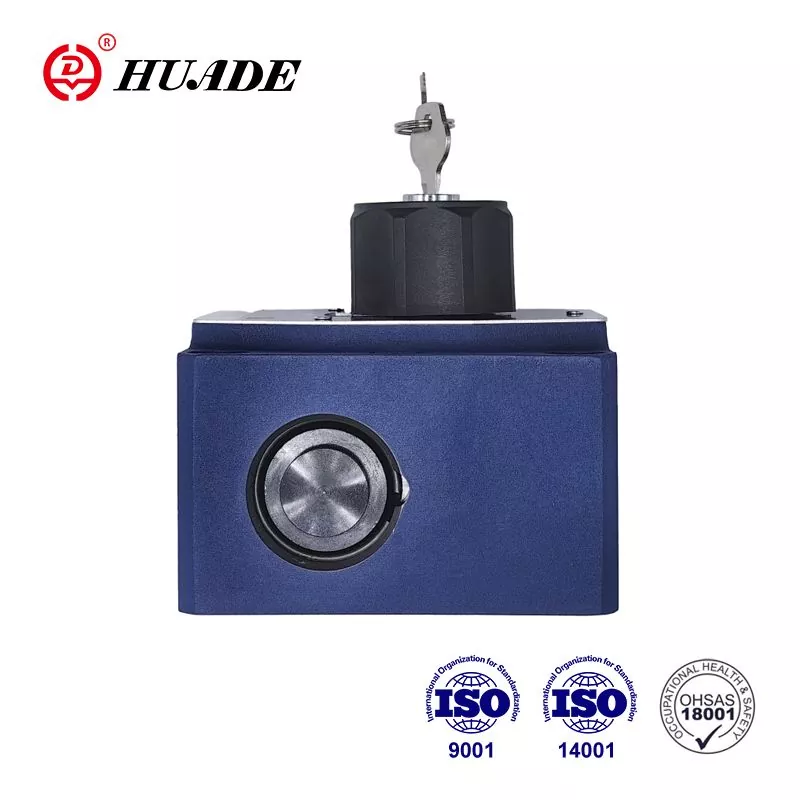

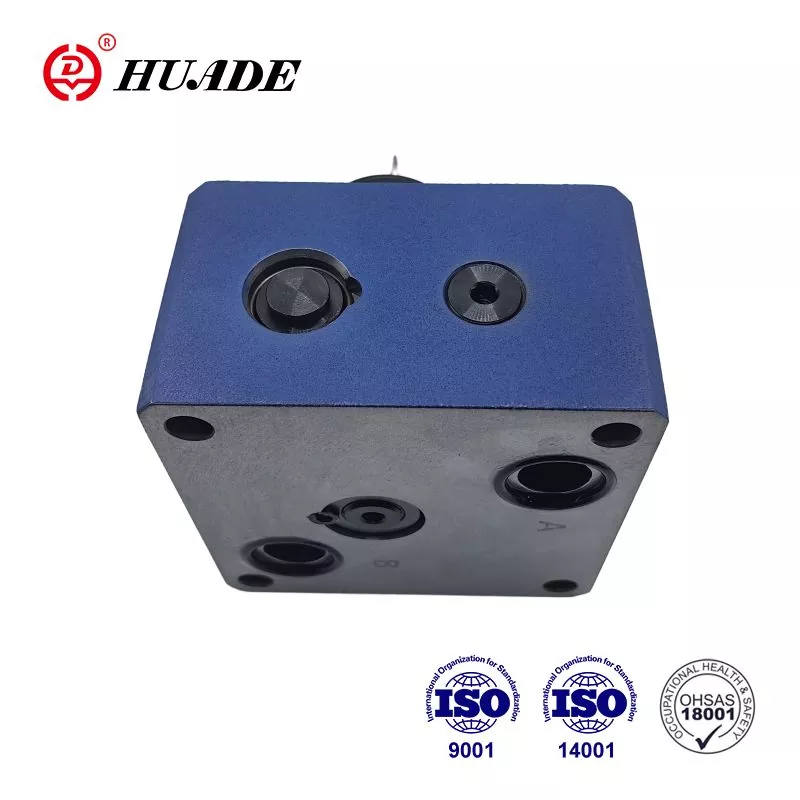

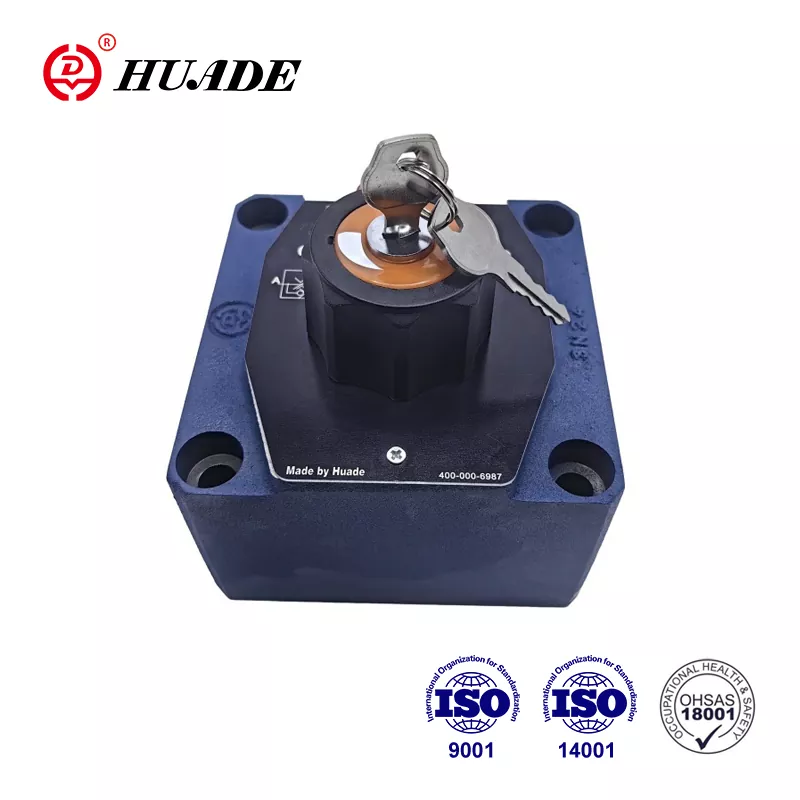

フロー制御バルブ2FRM 16

•製品機能：起動ジャンプ削減
•仕様：2FRM 16シリーズ、
•アプリケーション：流れを一定に維持します

お問い合わせを送信 PDFダウンロード

製品説明

フロー制御バルブは、2方向のフロー制御バルブです。テクノロジーの導入を通じて、Huade®HydraulicValvesはパフォーマンスのレックスロスに一致させることができます。この2FRM 16フローバルブは、Rexrothの優れた手頃な価格の代替品です。 Huade Hydraulicは、費用対効果と実用性により多くの注意を払っているため、その油圧バルブの価格は比較的低くなります。これは中国の古いブランドです。

フロー制御バルブ2FRMの製品パラメーター16

一般的な
油圧液	ミネラルオイル（NBRシール用）、またはリン酸エステル（FPMシール用）
温度範囲（℃）	-30〜+80
粘度範囲（mm²/s）	10〜800

整流器サンドイッチプレート
flow.max（l/min）	10	16
	最大50	最大160
動作圧力（MPA）	最大31.5
亀裂圧（MPA）	0.15
体重（kg）	3.2	9.3

流れ。 Qマックス（L/分）		サイズ10				サイズ16
		10	16	25	50	60	100	160
フリーリターンフローB→A、Q依存性（MPA）を備えた∆P		0.2	0.25	0.35	0.6	0.28	0.43	0.73
フロー制御	温度安定	±2％（Q max）
	圧力安定（まで ∆p = 31.5mpa）	±2％（Q max）				±5％（Q max）
動作圧力、Max.-ポートA（MPA）		最大31.5
最小圧力差範囲（MPA）		0.3〜0.7				0.5〜1.2
汚染の程度（μm）		25（Q <5L/min）				10（Q <0.5L/min）
体重（kg）		5.6				11.3

フロー制御バルブ2FRM 16の製品機能と適用

特徴：

▶DIN 24 340への移植パターン、A、ISO 4401およびCETOP -RP 121H

▶圧力補償器ストロークリミッター、オプション

▶機械操作

▶起動ジャンプ削減

▶整流器サンドイッチプレートを使用した両方向のフロー制御

応用：

フロー制御バルブ2FRM 16の主な機能は、圧力と温度とは無関係に流れを維持することです。

フロー制御バルブのセクションとシンボル2FRM 16

バルブ2FRM 16基本的に、ハウジング（1）、オリフィスブッシング（3）、圧力補償器（4）オプションのストロークリミッター、チェックバルブ（5）、調整要素（2）で構成されています。

チャネルAからチャネルBへのフローは、オリフィスでスロットルです（6）。オリフィス定数を横切る流れを維持するために、圧力補償器がオリフィスの上流に接続されます（6）。流れは、オリフィスの設計により、大部分は温度から依存して維持されます。チャネルBからチャネルAへのフリーリターンフローは、チェックバルブ（5）を介して誘導されます。フローはAからBからBのみを制御します。

フロー制御バルブ2FRM 16の構造
