油圧システムを使用する場合、安全性と効率性を確保するには、流体の流れの方向を制御することが不可欠です。逆止弁 RVP-20 は、逆流を防止しながら流体が一方向に流れるように設計されたプレート取り付け型油圧コンポーネントです。このガイドでは、RVP-20 が油圧アプリケーションにとってなぜ価値があるのか、また実際の状況でどのように機能するのかについて説明します。
逆止弁 RVP-20 とは何ですか?

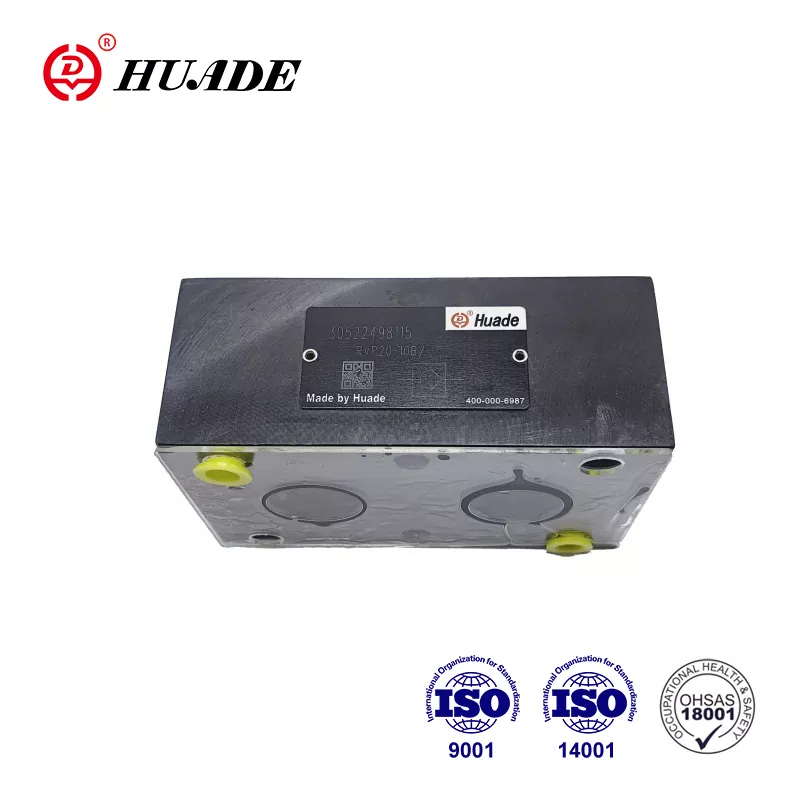

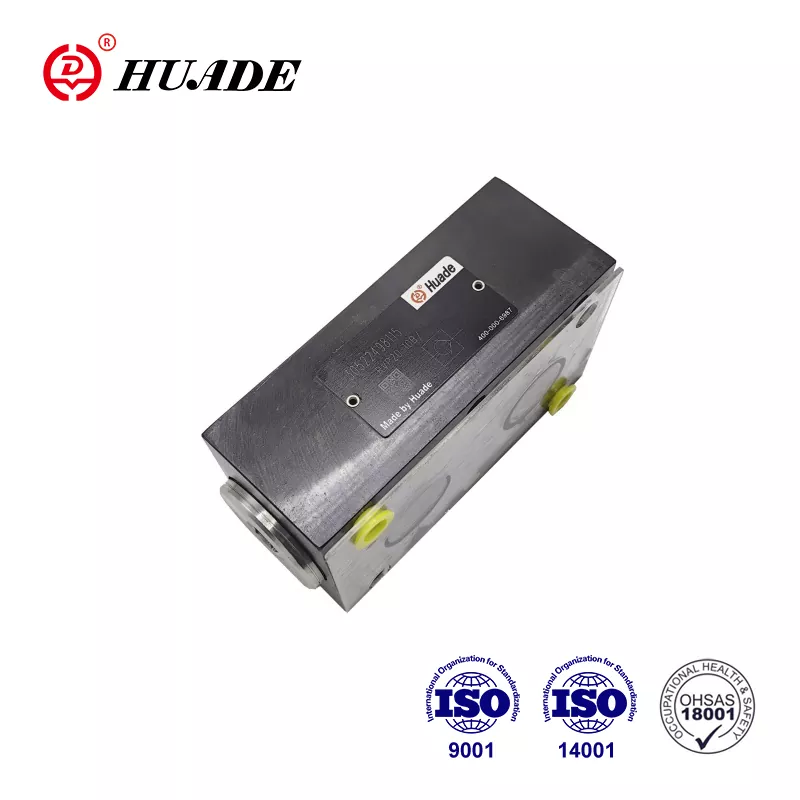

逆止弁 RVP-20 は、油圧ソリューションを専門とするドイツの会社 HYDAC によって製造されたバネ式バルブです。このバルブは円錐形のポペット設計を採用しており、流体が逆流しようとしても漏れのないシールを形成します。名前の「20」は、-16 シリーズの 1 インチのパイプ接続に相当する、中流量アプリケーション向けのサイズであることを示しています。
このバルブはポート B からポート A への自由な流れを許可し、逆流を完全にブロックします。流体圧力がバネ力 (通常 0.5 bar) を超えると、コーンが後退し、流体が通過します。圧力が低下または逆転すると、スプリングがコーンをすぐにシートに押し戻し、後方への動きを止めます。この単純な機械的動作は、電力や外部制御なしで行われます。
逆止弁 RVP-20 の重量は約 3.3 kg で、バルブ ブロックに直接フィットするコンパクトなプレート取り付け設計が特徴です。この取り付けスタイルにより、インラインバルブに比べてスペースが節約され、複雑な油圧回路への取り付けがより簡単になります。
技術仕様と性能
逆止弁 RVP-20 は、最大 350 bar (5,000 psi) の最大作動圧力に対応し、毎分最大 350 リットル (150 gpm) の流量を実現します。この仕様により、建設機械や産業機械の中量油圧システムに適しています。このバルブは、-20°C ～ +80°C の温度範囲にわたって性能を維持し、ほとんどの動作環境をカバーします。
標準チェックバルブ RVP-20 のクラッキング圧力は 0.5 bar です。つまり、流体が順方向に流れるようにバルブを開くのに必要な圧力は最小限だけです。アプリケーションで開口に対するより大きな抵抗が必要な場合は、1 bar 以上のクラッキング圧力を備えたカスタム バージョンを利用できます。バルブ全体の圧力損失は流量とともに増加します。毎分 200 リットルでは約 2 bar の圧力損失が予想されますが、毎分 350 リットルの最大流量では圧力損失は 4 ～ 8 bar に達する可能性があります。
バルブ本体はリン酸塩処理鋼で構成されており、オプションで亜鉛コーティングが可能ですが、コーンとシートは耐久性を高めるために硬化および研磨された鋼で作られています。 FKM シールは耐薬品性を備え、粘度 2.8 ～ 800 mm²/s の鉱物油作動油に使用できます。設計は DIN ISO 1219 規格に従っており、DIN 51524 仕様を満たす鉱物油を使用してテストされています。
逆止弁 RVP-20 の仕組み
逆止弁 RVP-20 の動作を理解すると、逆止弁 RVP-20 が油圧システムでなぜ効果的であるかを説明できます。バルブには、精密機械加工されたシートに設置されるバネ仕掛けのコーンが含まれています。閉じた位置では、スプリングがこのコーンをシートにしっかりと保持し、金属間のシールを形成して流体が後方に流れるのを防ぎます。
流体が十分な圧力でポート B から入ると、コーン表面を押します。圧力がバネの力を超えると、コーンが後方に移動し、ポート A に向かって流体が流れる経路が開きます。前方への圧力が続く限り、コーンは開いたままになります。この開いた状態の間、逆止弁 RVP-20 は比較的低い抵抗を生成し、システム内での流体の効率的な移動を可能にします。
圧力が等しくなるか逆転すると、スプリングが直ちにコーンを押して閉じた位置に戻します。この急速な閉鎖により逆流が防止され、上流のコンポーネントが圧力スパイクや逆回転から保護されます。円錐形の設計により、閉鎖機構の調整やメンテナンスを必要とせずに、常にバルブが適切に着座することが保証されます。
設置寸法と取付方法
逆止弁 RVP-20 は、SAE、BSPP、および NPTF ポート構成に適合する標準化されたプレート取り付けパターンを使用しています。取り付け面の幅は 76.5 mm、ポートの間隔は 60 mm です。バルブの全長は 133 mm、ベースの高さは 127 mm です。これらのコンパクトな寸法により、逆止弁 RVP-20 は油圧マニホールド内の狭いスペースに適合します。
取り付けには、20 ～ 30 Nm のトルクで締め付けた M10 ボルトが必要です。適切なシールを確保するには、取り付け面の粗さが 0.8 μm 以上である必要があります。バルブは性能に影響を与えることなく任意の方向に取り付けることができるため、設計者は油圧回路を作成する際に柔軟性が得られます。ポートねじの深さは 16 mm、フランジの厚さは 19 mm です。
逆止弁 RVP-20 を取り付ける際、流れの方向がバルブ本体の矢印マークと一致していることを確認してください。ポート B は圧力源に接続し、ポート A は保護された回路に接続する必要があります。正しいボルトグレード (10.9 以上) を使用すると、振動や圧力サイクル下でのファスナーの破損を防止できます。
チェックバルブ RVP-20 の一般的な用途
逆止弁 RVP-20 の主な応用分野はモバイル機械です。掘削機は、油圧ポンプの出口でこれらのバルブを使用して背圧を維持し、ブームの動きが突然停止したときの圧力サージを防ぎます。ローラーとコンパクターは、油圧回路を分離するバルブの機能の恩恵を受け、装置の動作中の安全性が向上します。
産業オートメーション システムは、シリンダーのロックと圧力の維持にチェック バルブ RVP-20 を使用しています。射出成形機はこれらのバルブを使用して安定した射出圧力を確保し、現場レポートによると欠陥とダウンタイムを 20 ～ 30% 削減します。組み立てラインの油圧システムは、回路が減圧されたときに意図しない動きを防ぐためにバルブを使用します。
海洋および海洋用途では、逆止弁 RVP-20 の耐食性材料と信頼性の高いシールが活用されます。船舶や石油プラットフォームのバルブ アクチュエータは、方向絶縁のためにこれらの逆止弁を使用します。逆流防止がシステムの完全性にとって重要である場合、高圧潤滑システムおよび油圧クランプ治具にも RVP-20 が組み込まれています。
このバルブは、低周波数から中周波数のサイクリング用途で最適に機能します。一定の高頻度で動作するシステムの場合、繰り返し開閉すると、コーンとシートの表面の摩耗が加速する可能性があります。このような場合、代替のバルブ設計を検討するか、より頻繁なメンテナンス間隔を検討することが重要になります。
メンテナンスと耐用年数
逆止弁 RVP-20 は、通常の動作条件下では最小限のメンテナンスを必要とします。 HYDAC は、理想的な条件下での平均故障時間 (MTTF_d) を 150 年と評価していますが、実際の耐用年数は流体の清浄度と動作環境に大きく依存します。年に一度の検査または 1,000 稼働時間ごとのチェックは、故障が発生する前に摩耗を特定するのに役立ちます。
主なメンテナンス作業には、シールの損傷や劣化の検査、バルブ全体の圧力降下の監視などが含まれます。圧力損失がベースライン測定値から 10% を超えて増加する場合は、内部の摩耗または汚染が性能に影響を与えている可能性があります。シール交換キット (部品番号 555094) は定期的なサービスとしてご利用いただけます。
逆止弁 RVP-20 を整備する場合は、バルブを取り外す前に油圧回路を完全に遮断し、すべての圧力を解放してください。再組み立て後、使用圧力の 1.5 倍でリークテストを実行し、シールの完全性を確認します。適切な流体濾過（20 μm 以上）を維持すると、研磨粒子によるシール面の損傷が防止され、バルブの寿命が大幅に延長されます。
作動油を清潔に保ち、指定された粘度範囲内に保つことで、チェックバルブ RVP-20 で最も一般的な問題を防ぐことができます。汚染は油圧コンポーネントの故障の約 80% の原因となるため、高品質のろ過と定期的な流体分析への投資は、コンポーネントの寿命を延ばし、ダウンタイムを削減することで報われます。
チェックバルブ RVP-20 と類似機種の比較
HYDAC RV/RVP シリーズ内では、チェック バルブ RVP-20 は小型モデルと大型モデルの間に位置します。 RVP-16 は、毎分最大 200 リットルの流量を処理し、重量が 2.1 kg であるため、軽量の用途に適しています。 RVP-25 は、容量が毎分 550 リットルに増加しますが、重量は 5.8 kg なので、重工業システムに適しています。 3 つのモデルはすべて、同じ 350 bar の最大圧力定格と温度範囲を共有しています。
他のメーカーも同様の仕様の競合製品を提供しています。ボッシュ レックスロスの S 20 シリーズは、統合された安全機能と電気監視オプションを提供し、圧力定格は 315 bar、流量容量は 450 リットル/分です。パーカー・ハネフィンの PV シリーズは、航空宇宙用途向けの軽量複合材料を重視しており、毎分 350 バールおよび 300 リットルを処理します。
Danfoss CSV シリーズ バルブは、農業機器に適した耐腐食性とより高い圧力定格 (420 bar) を備えています。 HAWE Hydraulik BC シリーズは、圧力 350 バール、流量 320 リットル/分を備えた超コンパクト設計をドイツの機械メーカーに提供します。逆止弁 RVP-20 は、実証済みの信頼性、漏れのない設計、既存の HYDAC システムへの統合の容易さにより、競争力を維持します。
購入と入手可能性
逆止弁 RVP-20 には、HYDAC の標準部品番号 705937 が付いています。正規代理店を通じて購入すると、純正部品と技術サポートが保証されます。主要な販売代理店には、バルブと関連シールキットを在庫する ValinOnline および Leader Hydraulics が含まれます。リードタイムは地域によって異なりますが、通常は即時出荷から、標準構成の場合は 2 ～ 4 週間の範囲です。
異なるクラッキング圧力または特殊シールを備えたチェック バルブ RVP-20 のカスタム バージョンには、通常 6 ～ 8 週間の長い納期が必要です。カスタム仕様を注文する場合は、使用圧力、流量、流体の種類、温度範囲などの完全なシステム要件を提供してください。この情報は、HYDAC エンジニアが最適な構成を推奨するのに役立ちます。
中古または再生品のチェック バルブ RVP-20 ユニットは、eBay などの流通市場で低価格で販売されることがよくあります。ただし、中古の油圧コンポーネントの購入には、不明なサービス履歴や潜在的な内部摩耗などのリスクが伴います。コストの制約により中古バルブを検討する必要がある場合は、信頼性の高い販売者からのみ購入し、圧力テストの資料を請求してください。
逆止弁 RVP-20 統合のベスト プラクティス
逆止弁 RVP-20 の統合を成功させるには、適切なシステム設計から始まります。実際の流量と圧力降下を計算して、バルブが回路内に過度の抵抗を生じないようにしてください。バルブは、流量が最大容量の 80% 未満に留まるときに最もよく機能し、圧力スパイクや温度変動に対するマージンを確保します。
空気の混入が発生する可能性のあるシステムには、エア抜きまたは通気フィルタを取り付けてください。空気が閉じ込められると、逆止弁 RVP-20 が正しく閉じることができなくなり、時間の経過とともにキャビテーションによる損傷が発生する可能性があります。気泡が上昇して逃げることができるようにバルブを配置すると、性能と寿命が向上します。
複数のチェックバルブ RVP-20 ユニットを並列回路で使用する場合は、バランスのとれた流量分布を確保してください。バルブ間のクラッキング圧力がわずかに異なると、負荷が不均一になり、並列配置の有効性が低下する可能性があります。重要なアプリケーションには、同じ生産バッチからの一致したセットを使用することを検討してください。
システムの初期起動時および試運転中にチェックバルブ RVP-20 を監視します。異常な騒音、過剰な熱、または予期せぬ圧力測定値に注意してください。これらは、設置の問題または互換性のない動作条件を示している可能性があります。問題を早期に検出することで、バルブやその他のシステムコンポーネントへの損傷を防ぎます。
制限と考慮事項を理解する
逆止弁 RVP-20 は多くの用途で優れていますが、その限界を認識することで誤用を防ぎます。このバルブは、コーンが 1 分間に何度も開閉する高周波サイクル向けには設計されていません。このような操作は摩耗を促進し、早期故障を引き起こす可能性があります。高周波アプリケーションの場合は、動的サービス用に設計されたパイロット操作逆止弁またはカートリッジ バルブを検討してください。
スプリング式設計により、チェック バルブ RVP-20 は順方向の流れ中に常にある程度の圧力降下を生じます。最小抵抗が重要な回路では、この特性をポンプのサイジングとシステム効率の計算に考慮する必要があります。最大流量では、圧力損失が 8 bar に達する可能性があり、これが熱に変換され、エネルギーが無駄になります。
バルブが正しく機能している場合、逆流による漏れは発生しませんが、汚れや摩耗によりシールが損なわれる可能性があります。安全のために絶対漏れゼロを必要とするシステムには、冗長バルブや代替シーリング技術が必要になる場合があります。定期的なテストにより、逆シールがバルブの耐用年数を通じて有効であることが確認されます。
逆止弁 RVP-20 は、動作中の位置フィードバックや調整機能なしで純粋に機械的な動作を提供します。可変クラッキング圧力または遠隔制御を必要とするアプリケーションには、さまざまなタイプのバルブが必要です。これらの基本的な特性を理解することは、バルブを適切な用途に適合させるのに役立ちます。
結論
逆止弁 RVP-20 は、最大 350 バールの圧力、毎分 350 リットルの流量で動作する油圧システムの逆流を防止する信頼性の高いソリューションとして機能します。バネ仕掛けのコーン設計により、前方向の圧力降下を低く抑えながら、漏れのない逆方向シールを実現します。コンパクトなプレート取り付け形式により、バルブブロックやマニホールドへの取り付けが簡単になります。
このバルブは、安全性と効率性のために方向制御が重要となる移動機械、産業オートメーション、海洋油圧機器で広く使用されています。逆止弁 RVP-20 は、適切な取り付け、流体の清浄度、および定期的な検査により、長年にわたりトラブルのないサービスを提供します。標準化された設計と幅広い可用性により、新しいシステムや代替アプリケーションにとって実用的な選択肢となります。
油圧アプリケーション用のチェック バルブを選択する場合は、確実な逆流防止が必要な中負荷回路用のチェック バルブ RVP-20 をご検討ください。バルブの仕様をシステム要件に合わせ、設置ガイドラインに従い、最適な性能と寿命を実現するために適切な流体状態を維持してください。
