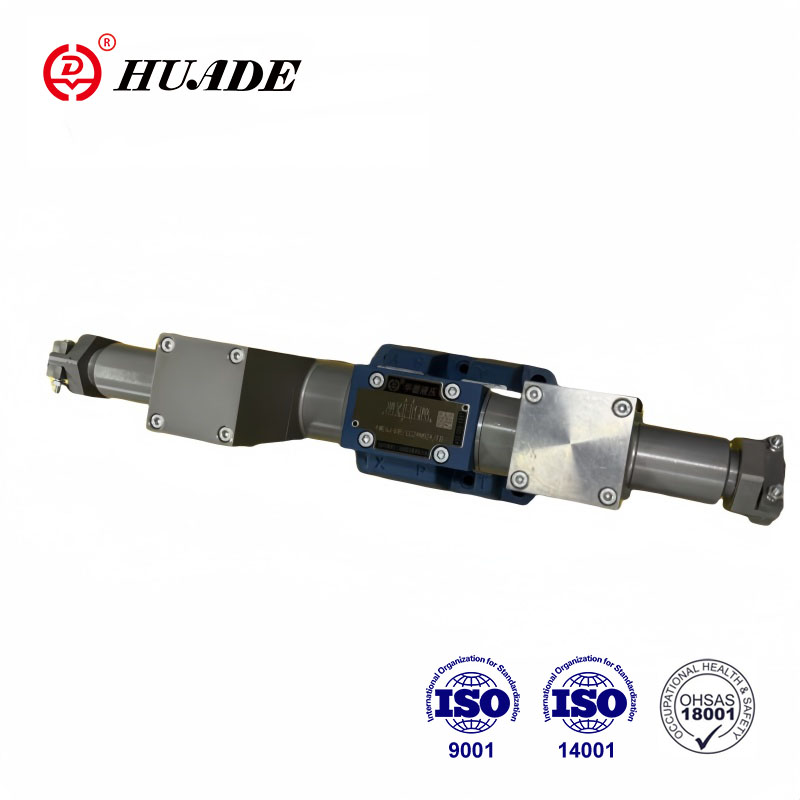

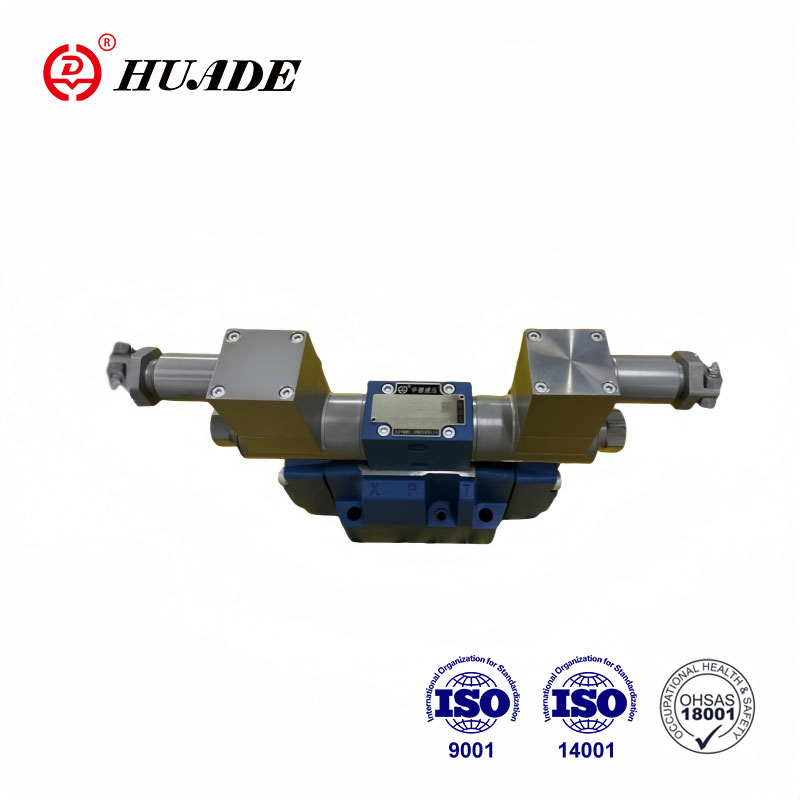

Huadeの爆発防止油圧バルブは、耐腐食性の高品質材料を使用して、特別な設計および製造技術を採用しています。爆発防止バルブWE10シリーズは、採掘、石炭、化学産業などの爆発の危険がある場所で広く使用されています。 Huadeは、中国の信頼できる全国ブランドです。工場には、高度な生産技術とテスト機器があり、製品の品質に大きな注意を払っています。
| 技術データ | ||
| 固定位置 | オプション | |
| 環境温度範囲（℃） | -30〜 +50（NBRシール） | |
| -20〜 +50（FKMシール） | ||
| 重さ | シングルソレノイド（kg） | 5.9 |
| ダブルソレノイド（kg） | 8.9 | |
| max.pearating pressure | ポートP、A、B（バー） | 350 |
| ポートT（バー） | 210 | |
| 動作圧力が許可値を超える場合、スプールシンボルAとBは排出のためにポートTを作成する必要があります | ||
| マックス。フローレート（l/min） | 120 | |
| フロー断面（ニュートラル位置の切り替え） | バージョンV（mm2) | 11（a/b→t）; 10.3（p→a/b） |
| バージョンW（mm2) | 2.5（a/b→t） | |
| バージョンQ（mm2) | 5.5（a/b→t） | |
| 流体 | NBRおよびFKMシールに適したミネラルオイル | |
| FKMシール用のリン酸エステル | ||
| 流体温度範囲（℃） | -30〜 +80（NBRシール） | |
| -20〜 +80（FKMシール） | ||
| 粘度範囲mm2/s | 2.8〜500 | |
| 汚染の程度 | 液体汚染の最大許容度：クラス9。NAS1638または20/18/15、ISO4406 | |
| 電気データ | ||
| 電圧のタイプ | DC | |
| 利用可能な電圧（V） | 12、24、36、110 | |
| 電圧耐性（公称電圧）％ | -15〜 +10 | |
| 消費電力（W） | 35 | |
| デューティサイクル | 連続 | |
| ISO 6403との切り替え時間順 | on（ms） | 45〜60 |
| オフ（MS） | 20〜30 | |
| スイッチされた周波数（時間/h） | 15000に | |
| DIN 40050による保護クラス | IP65 | |
| マックス。コイル温度（℃） | +150 | |
特徴：
▶直接操作型爆発耐性ソレノイド操作方向スライドバルブが標準として使用されます
▶DIN24 340取り付け面のタイプISO 4401
▶ウェット型DC爆発保護ソレノイド
▶90°回転可能な爆発保護ソレノイド
▶コイルを交換するときに圧力密集チャンバーを開く必要はありません
応用：
爆発防止バルブは、油液の開始、停止、流れの方向を制御するために使用される爆発保護ソレノイドの方向バルブです。
方向制御バルブは、ハウジング（1）、1つまたは2つのソレノイド（2）、コントロールスプール（3）、および1つまたは2つのリターンスプリング（4）で構成されています。脱型の状態では、コントロールスプール（3）は、リターンスプリング（4）（パルススプールを除く）によって中性または初期位置に保持されます。コントロールスプール（3）は、ウェットピンソレノイド（2）を介して作動します。
ソレノイド圧力室にオイルで満たされていることを確認するために、満足のいく操作ケアを保証する必要があります。
コントロールスプール（3）は、ソレノイド（2）とプッシュロッド（5）によって予想される位置に移動し、
これにより、PからAand BからTまたはPからBへ、およびAからTへのフリーフローが得られます。
爆発保護ソレノイド（2）が電源を切ると、制御バルブ要素（3）が押されます
スプリング（4）をリセットすることにより、初期位置に。
爆発防止ソレノイドバルブの構造we10
シンボル
