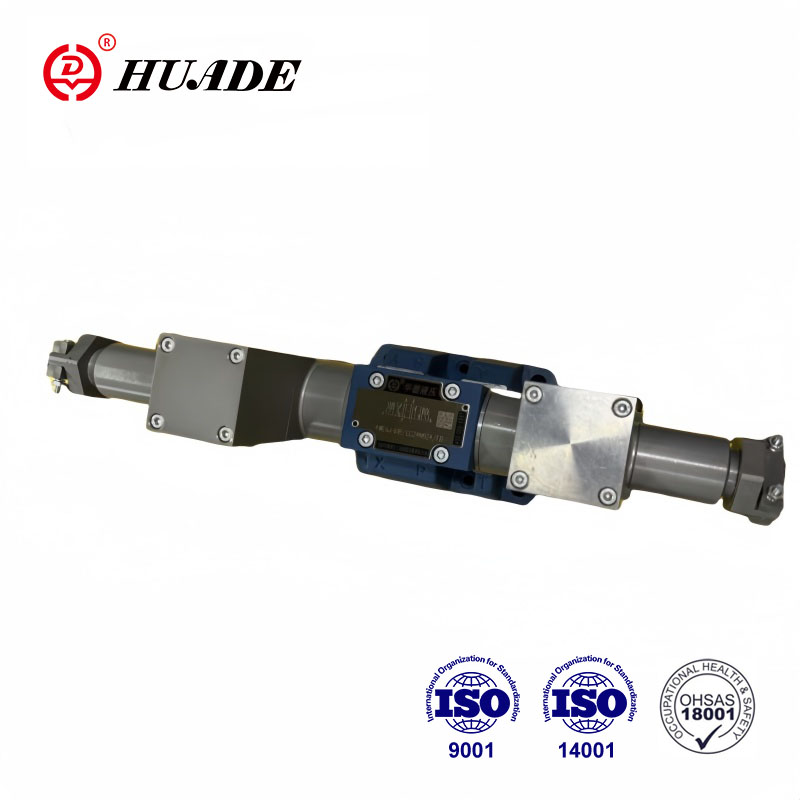

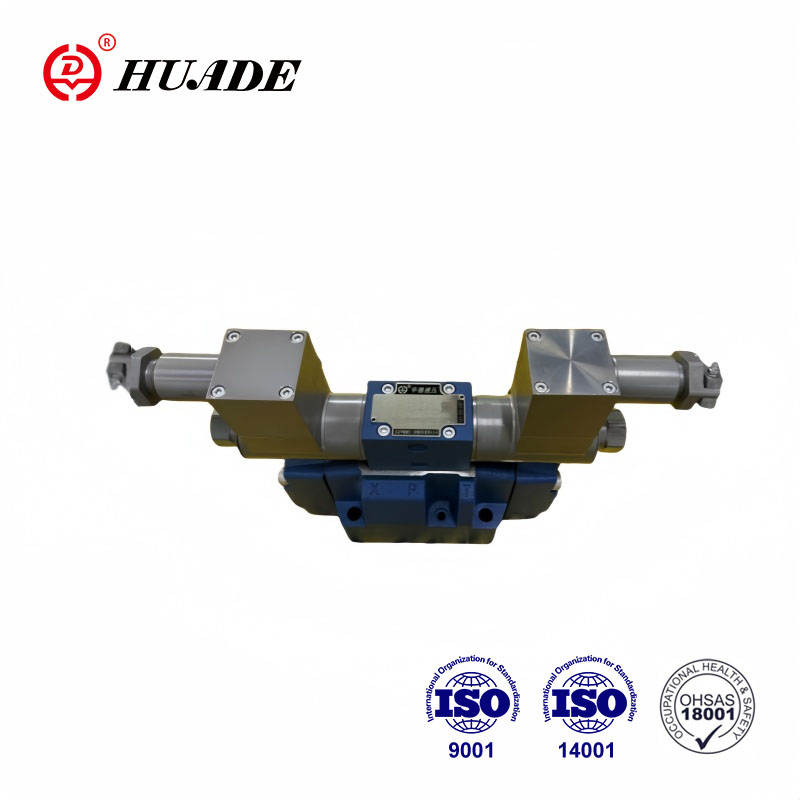

防爆電磁方向切換弁は、電磁力により流体の流れ方向を制御する装置です。防爆 WE6 シリーズは、可燃性、爆発性の環境下で火花や高温が発生しないように特別な防爆設計を採用しており、爆発を回避します。この防爆電磁弁は主に、さまざまな作業条件のニーズを満たすために油圧または空圧システムの流体の流れ方向を制御するために使用されます。
|
技術医療データ |
||
|
固定位置 |
オプション | |
| 環境温度範囲(℃) | -30～+50（NBRシール） | |
| -20～+50（FKMシール） | ||
| 重さ | シングルソレノイド(kg) | 2.6 |
| ダブルソレノイド(kg) | 4.3 | |
| 最高使用圧力 | ポート P、A、B (バー) | 350 |
| ポート T (バー) | 210 | |
| 使用圧力が許容値を超える場合、スプール記号A、BはポートTをドレン抜きにしてください。 | ||
| 最大。流量(L/min) | 80 | |
| 流れ断面図（中立位置切換） | バージョンQ (mm2) | 公称面積の約6% |
| バージョン W (mm2) | 公称面積の約3% | |
| 流体 | NBR、FKMシールに適した鉱物油です。 | |
| FKMシール用リン酸エステル | ||
| 流体温度範囲（℃） | -30～+80（NBRシール） | |
| -20～+80（FKMシール） | ||
| 粘度範囲 mm2/秒 | 2.8～500 | |
| 汚染度 | 液体汚染の最大許容度: クラス 9。NAS 1638 または 20/18/15、ISO4406 | |
| 電気データ | ||
| 電圧の種類 | 直流 | |
| 使用可能電圧(V) | 12、24、36、110 | |
| 許容電圧(偏差) % | -15 ～ +10 | |
| 入力電力(W) | 30 | |
| ソレノイドの動作モード | 連続作業 | |
| 切り替え時間 ISO 6403に準拠 | オン (ミリ秒) | 25～45 |
| オフ (ミリ秒) | 10～25 | |
| 開閉頻度(回/h) | 15000まで | |
| 最大。コイル温度(℃) | +150 | |
特徴：
▶標準タイプは直動形防爆方向切換弁を採用
▶取付面DIN24 340 Aタイプ ISO 4401
▶湿式直流防爆ソレノイド
▶90°回転可能な防爆ソレノイド
▶コイル交換時に耐圧チャンバーを開ける必要がありません
応用：
防爆電磁方向切換弁は石油化学分野で広く使用されています。石油化学産業では、主に石油や天然ガスなどの可燃性および爆発性の媒体の流れ方向を制御するために使用されます。
WE型方向制御弁は、油液の起動、停止、流れ方向を制御する防爆ソレノイドの方向制御弁です。
方向制御バルブは、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。
非通電状態では、制御スプール (3) はリターンスプリング (4) によって中立位置または初期位置に保持されます (パルススプールを除く)。制御スプール (3) は湿式ピン ソレノイド (2) を介して作動します。
満足のいく動作を保証するには、ソレノイド圧力チャンバーがオイルで満たされていることを確認するように注意する必要があります。
制御スプール (3) はソレノイド (2) と押しロッド (5) によって予想される位置に移動し、これにより P から A、B から T、または P から B、A から T への自由な流れが与えられます。
防爆ソレノイド(2)の電源がオフになると、制御弁体(3)はリセットスプリング(4)により初期位置に押されます。
タイプ 4WE6...61B/O.. （機能A、C、Dに限る）。
このタイプには、2 つの切換位置と 2 つの方向制御弁が含まれており、位置決め機構防爆ソレノイドはありません。
型式 4WE6...61B/0F...パルスバルブ （機能A、C、Dに限る）。
これには、2 つのスイッチング位置、2 つの防爆ソレノイド、および位置決め機構付きの 1 つの方向制御バルブが含まれています。 2つの切換位置が別々に固定されているため、防爆ソレノイドへの連続通電が不要です。
カートリッジスロットル
切換時に実際の流量がバルブの性能限界を超える場合があるため、カートリッジスロットルが必要です。このカートリッジスロットルは方向制御弁のPチャンネルに挿入されます。
防爆電磁弁 WE6シリーズの構造
