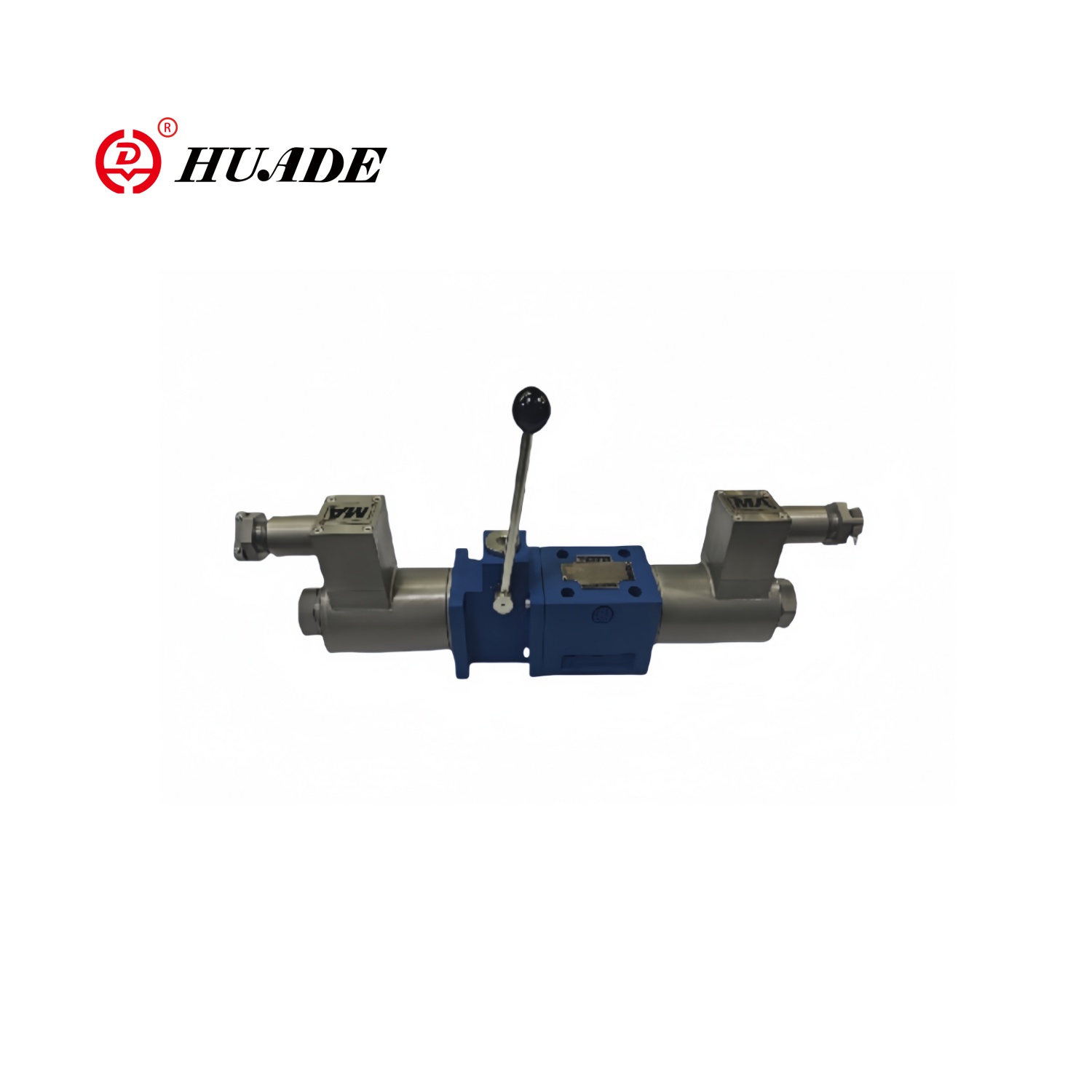

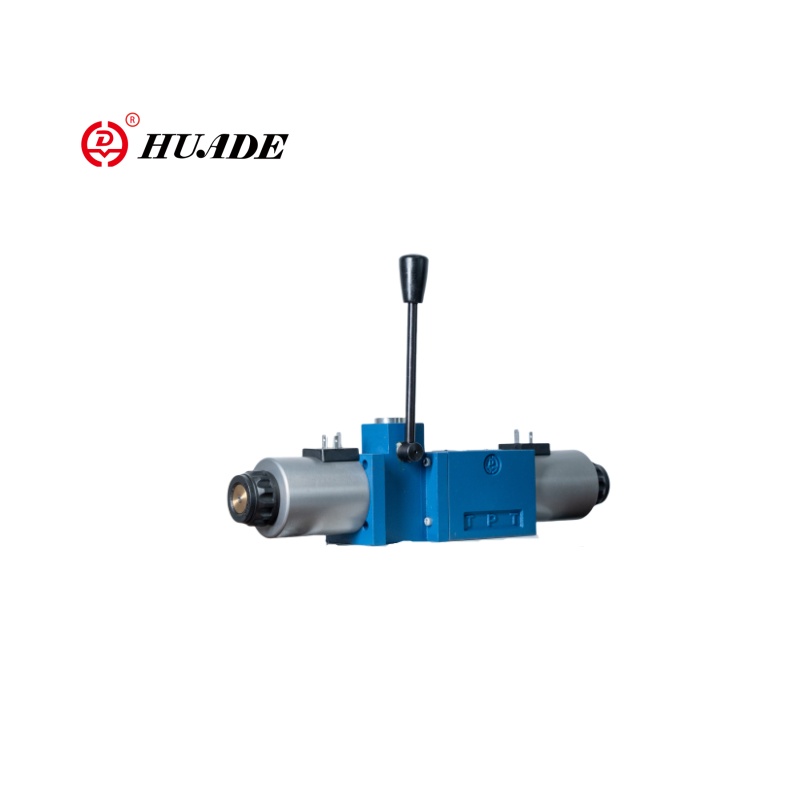

ハンドル4WEM6を備えた爆発防止ソレノイドバルブ

Huafilterは、ハンドル4wem6を備えたHuadeブランドの爆発防止ソレノイドバルブを供給します。その設立の初期の頃、Huade Hydraulicは12年の技術交換とRexrothとの協力を持っていました。 Huadeの爆発防止ソレノイドバルブ4WEM6は、サイズを変更せずに同じモデルのレックスロス製品を直接置き換えることができます。ハンドル付きの爆発防止ソレノイドバルブ4WEM6は、CNEX認証に合格しました。 Huadeの油圧バルブは、中国で信頼できる品質と評判があります。

お問い合わせを送信 PDFダウンロード

製品説明

ハンドル4WEM6を備えた爆発防止ソレノイドバルブは、ソレノイド制御と手動緊急操作の両方を備えた二重関数方向制御バルブです。爆発防止ソレノイドバルブ4WEM6は、信頼できる方向制御と緊急障害処理を必要とする産業油圧および空気圧システムで広く使用されています。

ハンドル付きの爆発防止ソレノイドバルブ4WEM6は、耐腐食性と高圧耐性のあるステンレス鋼または銅合金バルブボディを採用しています。使用中の停電、コイルの故障、または自動システムの故障の場合、システムの安全性を確保するために、バルブをハンドルで直接機械的に操作できます。

ハンドル4WEM6を備えた爆発防止ソレノイドバルブの製品パラメーター

作業圧力MPa	a、b、po to 35
Tポート圧力MPA	16（ac）から21（dc）
環境	ミネラル油圧オイルまたはリン酸エステル波圧力油
粘度範囲mm2/s	2.5〜500
温度範囲℃	-30〜 +80

ハンドル4wem6を備えた爆発防止ソレノイドバルブの製品機能と適用

特徴：

▶ソレノイドとマニュアルによって制御される流れの開口部、閉鎖、方向

▶取り外し可能なコイルを備えたウェットピンソレノイド

▶ソレノイドは90°回転できます

▶サブプレートの取り付け

応用：

ハンドル付きの4WEM6爆発防止ソレノイドバルブは、石油化学、天然ガスと燃料ガス、医薬品とコーティング、鉱業と粉塵環境、軍事および航空宇宙産業で広く使用されています。

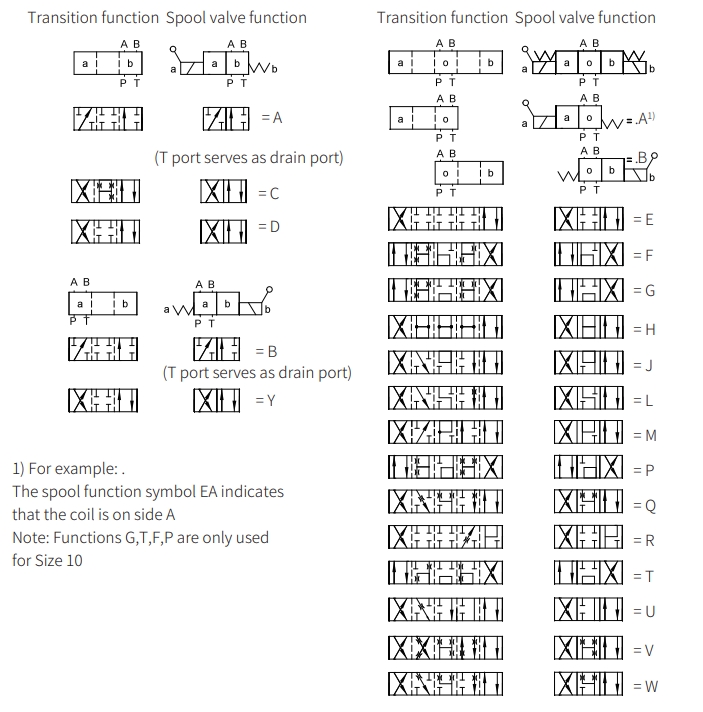

ハンドル4wem6を備えた爆発防止ソレノイドバルブのセクションとシンボル

WEMMタイプの方向バルブは、ソレノイドと動作ハンドルで動作する方向スプールバルブです。液体の流れの開口部、閉鎖方向、流れの方向を制御します。

主にバルブ本体（1）、1つまたは2つのソレノイド（2）、バルブスプール（3）、リセットスプリング（4）、および手動制御デバイスで構成されています。

ソレノイド操作：

電力がない場合、バルブスプール（3）は、リターンスプリングのアクションの下でニュートラルまたは元の位置にあります。ソレノイドの力（2）がバルブスプール（3）に作用すると、残りの位置から端子位置に押し出されます。このようにして、圧力オイルはPからa、bからtからt、またはpからbからaからtからtに伝達されます。ソレノイド（2）が電源が切れた後、戻りスプリング（4）はバルブスプール（3）を元の位置に戻します。

補助ハンドル操作：

ソレノイドが通電されない場合、バルブスプール（3）を補助ハンドルを操作することで移動できます。補助ハンドル（5）を右に回し、回転シャフト（6）を通過するようにします。ボールバルブコア（7）とガイドスリーブ（8）は、バルブスプール（3）に作用し、左に移動します。補助ハンドル（5）の場合。ゼロ位置に戻るとき、バルブスプール（3）は、リターンスプリング（9）のアクションの下で元の位置に戻ります。

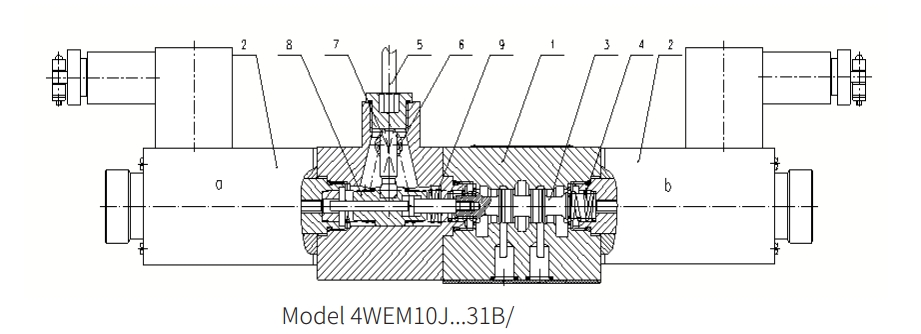

構造 ハンドル4WEM6を備えた爆発防止ソレノイドバルブ
