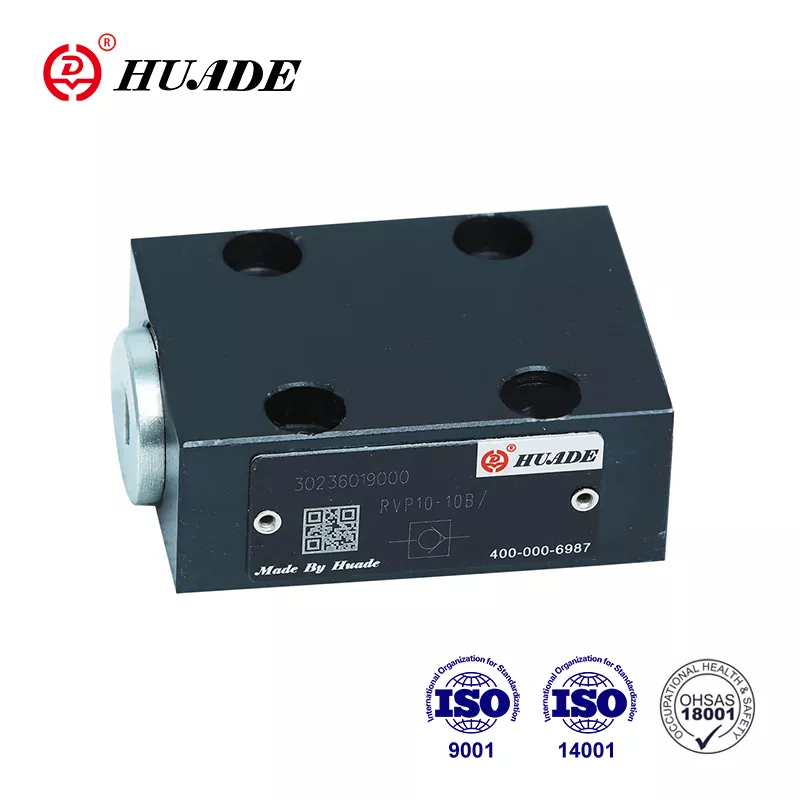

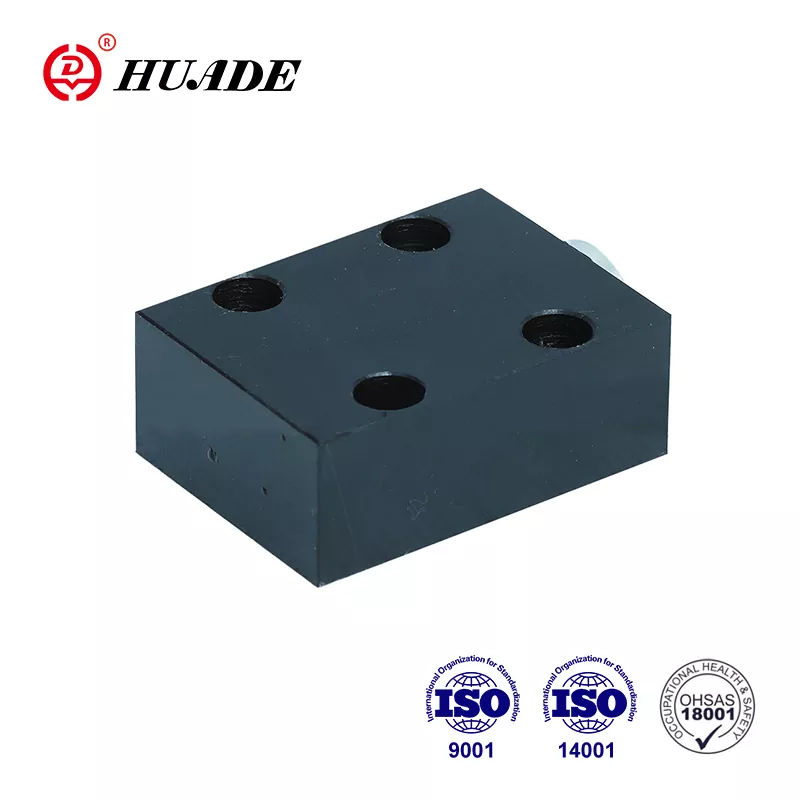

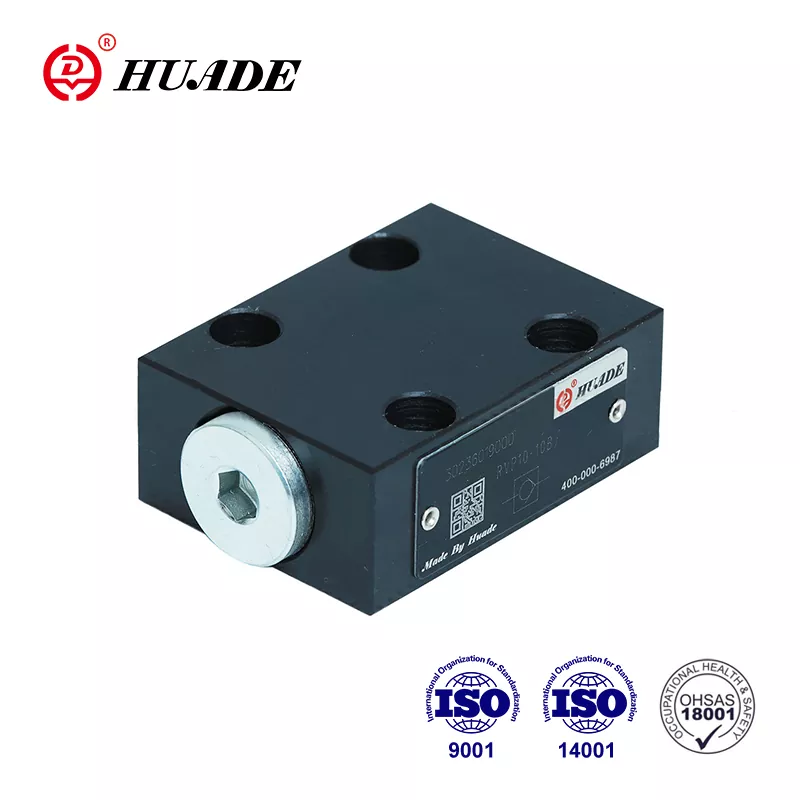

チェックバルブ RVP 30

Huade は 1979 年から 7 年以上 Rexroth と協力しました。Huade® 逆止弁 RVP 30 は、同じシリーズの Rexroth 製品の手頃な価格の代替品です。耐久性のあるスチール製です。  Huade は高品質を保証するための優れた検査システムを備えています。すべての製品は工場から出荷される前に厳格なテストを受け、防水梱包された標準的なカートンに梱包されています。 1年間の保証期間内は無料で修理致します。工場はISO9001、ISO14001、ISO45001を認証しました。 Huade® 逆止弁は、その安定した信頼性の高い性能により、中国の軍事産業で使用されています。中国では有名なナショナルブランドです。

逆止弁 RVP 30 の製品パラメータ

逆止弁 RVP 30 の製品特長と用途

特徴：

▶ サブプレート接続

▶ 一方向での漏れのない密閉

応用：

逆止弁 RVP 30 は主にポンプの出口で背圧弁やバイパス弁として使用されます。

逆止弁 RVP 30 製作詳細

逆止弁タイプのＲＶＰ ３０は、好ましくは一方向の流れを漏れなく閉じ、反対方向の自由な流れを許容する役割を有する。基本的には、ハウジング (1)、ポペット (2)、圧縮スプリング (3)、およびスプリングシート (4) で構成されます。ポペット (2) のストロークは外径でガイドされ、機械的なストップによって制限されます。内蔵の圧縮バネ(3)が閉動作をサポートします。さらに、バルブを通る流れがないときでも、圧縮バネ (3) がポペット (2) を閉位置に保持します。

シンボル

構造図

①ハウジング ②ポペット ③スプリング ④スプリングシート

チェックバルブ RVP 30 のお知らせ

1. 液体は濾過する必要があります。最小フィルター粗さは20㎛です。

2. タンクは密閉し、空気入口にエアフィルターを取り付けてください。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4. バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8以上必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
