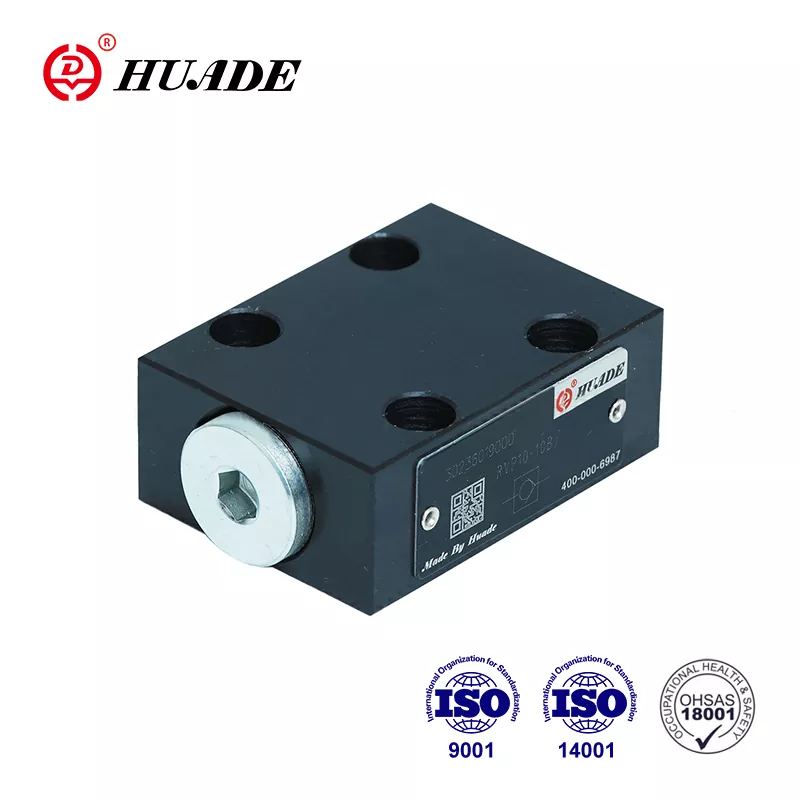

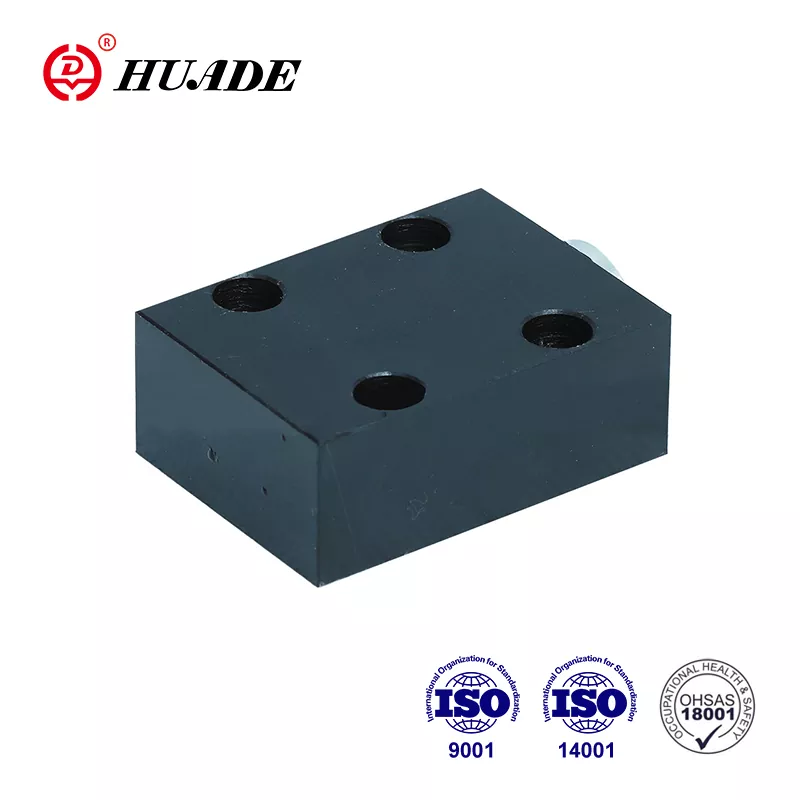

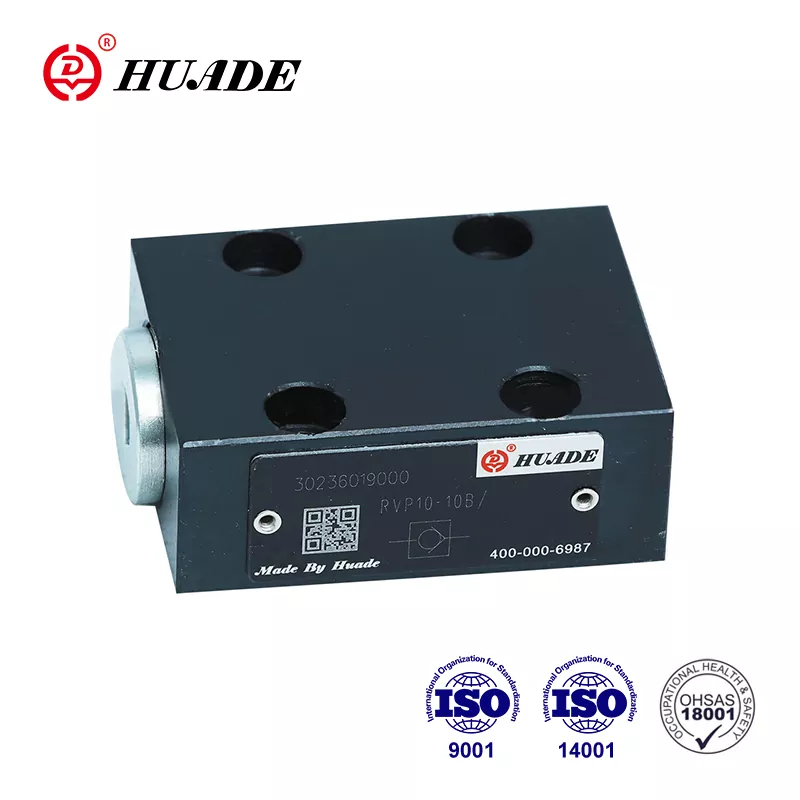

チェックバルブ RVP 6

1979 年から 7 年以上 Rexroth と協力してきた Huade® 逆止弁 RVP 6 は、Rexroth が提供する同タイプのバルブを完全に置き換えることができます。工場はISO9001、ISO14001、ISO45001を取得しています。 Huade の逆止弁は、エンジニアリングおよび建設機械、冶金、工作機械などで広く使用されています。すべての逆止弁 RVP 6 は工場出荷前に厳格なテストを受け、優れた品質を保証します。

逆止弁 RVP 6 の製品パラメータ

逆止弁 RVP 6 の製品特長と用途

特徴：

▶ サブプレート接続

▶ 一方向での漏れのない密閉

応用：

逆止弁 RVP 6 は主にポンプの出口で背圧弁やバイパス弁として使用されます。

逆止弁 RVP6 製作詳細

逆止弁タイプ RVP 6 は、好ましくは一方向の流れを漏れなく閉じ、反対方向の自由な流れを許可するという役割を果たします。 基本的に、ハウジング (1)、ポペット (2)、圧縮バネ (3)、スプリングシート(4)。ポペット (2) のストローク。

外径は機械的なストップによって制限されます。内蔵の圧縮バネ(3)が閉動作をサポートします。さらに、バルブを通る流れがないときでも、圧縮バネ (3) がポペット (2) を閉位置に保持します。

シンボル

構造図

①ハウジング ②ポペット ③スプリング ④スプリングシート

チェックバルブ RVP 6 についてのお知らせ

1. 液体は濾過する必要があります。最小フィルター粗さは20㎛です。

2. タンクは密閉し、空気入口にエアフィルターを取り付ける必要があります。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4. バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8/以上必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
