油圧システムに異常が発生し始めた場合、原因は多くの場合、方向制御バルブの磨耗です。 Bosch Rexroth 機器を使用している場合は、おそらく一度は 4WE6 シリーズに遭遇したことがあるでしょう。これらのバルブは産業用油圧機器の主力製品ですが、永久に使えるわけではありません。 Rexroth 方向制御バルブ 4WE6 を適切に交換する方法を理解すると、時間とお金を節約し、多くのストレスを軽減できます。
レックスロス方向切換弁４ＷＥ６は、いわゆる電磁式方向切換スプール弁である。システム内の作動油の流れを制御し、必要な場所に作動油を送ります。このバルブが故障すると、機器が動作を拒否したり、反応が遅くなったり、予期しない動作をしたりする可能性があります。急いで交換品を注文する前に、対象となるものと、Rexroth 方向切換弁 4WE6 の交換にどのようなオプションが利用できるかを理解しておく価値があります。
Rexroth 方向制御弁 4WE6 の基本について
Rexroth 方向切換弁 4WE6 は、サイズ 6 または NG6 バルブとして知られる標準化されたバルブ ファミリに属します。このサイジングは、業界では一般に D03 または CETOP 3 と呼ばれる ISO 4401-03-02-0-05 標準に従っています。この標準化は、取り付けパターンがユニバーサルであることを意味するため、Rexroth 方向切換弁 4WE6 を交換する必要がある場合に実際に朗報です。この規格を満たすバルブはすべて、同じサブプレートに物理的にボルトで固定されます。
ただし、Rexroth 方向制御バルブ 4WE6 を交換する場合、物理的な互換性は始まりにすぎません。バルブのモデル番号は、その機能についてすべてを示します。 4WE6D6X/EG24N9K4 という指定を持つ一般的なモデル R900561274 を例に挙げます。このコードの各部分は特定の意味を持っています。 「4WE6」は、サイズ 6 の 4 方向方向切換弁であることを示します。「D」はスプール記号を表し、流体がさまざまな位置でバルブをどのように流れるかを定義します。 「EG24」は 24 ボルト DC 電源で動作することを示し、「N9K4」は手動オーバーライド機能があり、K4 コネクタを使用していることを示します。
Rexroth 方向制御バルブ 4WE6 を交換する場合、これらの詳細を正確に把握することは、思っている以上に重要です。間違ったスプール構成のバルブは、たとえボルトで正しく固定されていたとしても、流体を正しく供給できません。同様に、24 ボルトの DC コイルを 110 ボルトの AC 電源に接続すると、直ちにコイルが破壊されます。 Rexroth 方向切換弁 4WE6 を交換する場合は、これらの仕様を正確に一致させる必要があります。
Rexroth 方向切換弁 4WE6 シリーズは、最大 350 bar の圧力に対応し、毎分最大 80 リットルの流量を処理します。これらは決して小さい数字ではないため、Rexroth 方向切換弁 4WE6 が産業用途で非常に一般的であるのはこのためです。この設計では、いわゆる高出力湿式ソレノイドを使用しています。これは、電磁コイルが作動油で囲まれていることを意味します。この設計は冷却に役立ち、固着の原因となる可能性のある汚染を克服するのに十分な力を Rexroth 方向制御バルブ 4WE6 に与えます。
Rexroth 方向切換弁 4WE6 が故障する理由
Rexroth 方向切換弁 4WE6 を交換する前に、そもそもなぜ故障したのかを理解するのに役立ちます。 Rexroth 方向切換弁 4WE6 で最も一般的な問題は、スプールの固着です。バルブスプールは、ミクロン単位のクリアランスを持つ精密に機械加工されたボア内で動きます。汚染物がこの空間に入ると、サンドペーパーのように作用し、ソレノイドがスプールを動かすのに十分な力を生成できなくなるまで摩擦が増加します。
Rexroth 方向制御バルブ 4WE6 を使用するシステムでは、汚染はいくつかの原因から発生します。場合によってはメンテナンス時に汚れが入ってしまうこともあります。多くの場合、システム内の他の場所での摩耗による金属粒子や、劣化した作動油からの堆積物が原因です。これらの粒子はスプールとボアの間に詰まり、機構を詰まらせます。これが起こると、Rexroth 方向制御バルブ 4WE6 がシフトできなかったり、シフトが遅くなったり、1 つの位置で動かなくなったりする可能性があります。
Rexroth 方向切換弁 4WE6 のもう 1 つの故障モードは、内部漏れです。汚染物質がスプールランドを通過して押し進むと、精密表面に傷がつきます。これらのガウジにより、流体が内部に漏れる経路が生じ、システム効率が低下し、コンポーネントの動きが遅くなったり、保持力が失われたりすることがあります。 Rexroth 方向切換弁 4WE6 に傷が発生すると、クリーニングでは修正できません。バルブの交換が必要です。
頻度は低いですが、Rexroth 方向切換弁 4WE6 でも電気的故障が発生します。ソレノイド コイルは、過熱、絶縁破壊、短絡を引き起こす汚れによって故障する可能性があります。 Rexroth 方向切換弁 4WE6 の本体温度は、動作中に 115°C を超えてはなりません。コイルが焼き切れ続ける場合は、システムに何か問題があると考えられます。
ここで、多くの人が見落としている重要な点があります。汚染の問題を解決せずに Rexroth 方向切換バルブ 4WE6 を交換すると、新しいバルブも同様にすぐに故障します。 Rexroth 方向制御弁 4WE6 は病気ではありません。それは症状です。濾過システムは、そもそも粒子がバルブに到達しないように作動油を十分に清浄に保つ必要があります。業界の推奨事項では、10 ミクロンの粒子に対して少なくとも 75 のフィルター ベータ比を使用して、NAS 1638 クラス 9 以上の清浄度を維持することが推奨されています。
Rexroth 方向制御バルブ 4WE6 を交換するためのオプション
Rexroth 方向切換弁 4WE6 を交換する時期が来たら、いくつかの方法があります。最も安全な選択は、Bosch Rexroth に正確な OEM 部品を注文することです。 4WE6D6X/EG24N9K4 などの標準 Rexroth 方向切換弁 4WE6 モデルの場合、379 ドルから 418 ドルの間の支払いが予想されます。決して安くはありませんが、保証された互換性と元のメーカーのサポートが得られます。

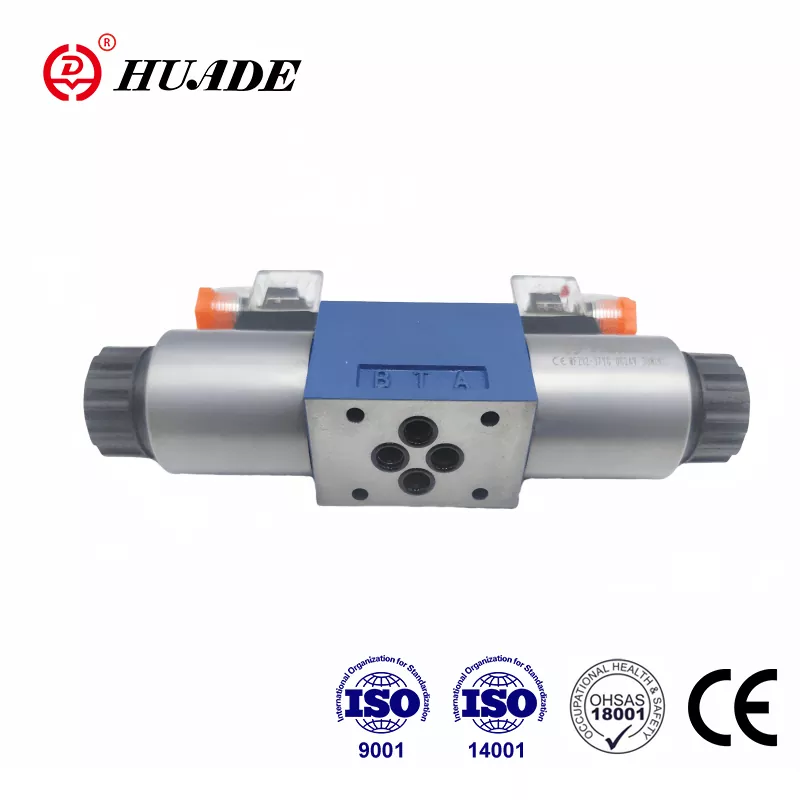

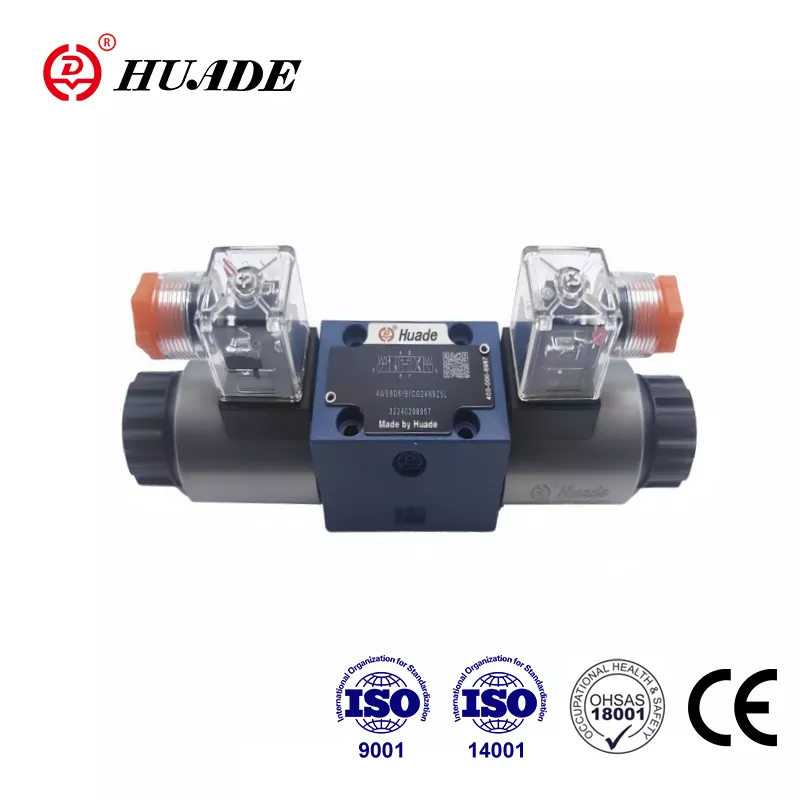

この価格のため、多くの人は Rexroth 方向切換弁 4WE6 を交換するときに代替品を検討しますが、正規のオプションが利用可能です。 D03 規格は、他のメーカーが Rexroth 方向切換弁 4WE6 と互換性のあるバルブを製造していることを意味します。 Parker は D1VW シリーズを提供し、Vickers は DG4V-3S シリーズを提供し、Huade Hydraulics のような企業は大幅に低価格 (基本モデルでは 34 ドルから 100 ドルの場合もあります) で直接交換品を提供します。
これらの代替品は、Rexroth 方向切換弁 4WE6 を交換する場合に適切に機能しますが、慎重な検証が必要です。バルブが D03 取り付け基準を満たしているからといって、それが Rexroth 方向切換バルブ 4WE6 のドロップイン交換品であることを意味するわけではありません。スプールの機能を一致させ、電気仕様を確認し、シールの材質が流体と互換性があることを確認し、ソレノイドに十分な電力があることを確認する必要があります。メーカーが異なれば使用する設計も若干異なるため、Rexroth 方向切換弁 4WE6 を交換する場合にはこれらの小さな違いが重要になります。
たとえば、オリジナルの Rexroth 方向切換弁 4WE6 に「D」スプールが付いている場合、別のブランドのカタログで同等のものを見つける必要があります。 Parker の D1VW20BNJW は一般に Rexroth 方向切換弁 4WE6 モデル 4WE6D6X/EG24N9K4 と同等とみなされますが、Vickers はそのバージョンとして DG4V-3S-2A-MU-H60 を提供しています。これらの相互参照は出発点であり、保証ではありません。 Rexroth 方向切換弁 4WE6 を代替ブランドに交換する前に、そのブランドのテクニカル サポートに連絡して適合性を確認してください。
Rexroth 方向切換弁 4WE6 のモデル番号が「SO」コードで終わっているか、仕様が特殊である場合は、特に注意してください。これらは、特別なオリフィス、独自のバネレート、または変更されたコイルを含む可能性のあるカスタム変更を示します。これらの Rexroth 方向制御バルブ 4WE6 ユニットの場合、通常は OEM 部品を使用することが唯一の安全な選択です。一般的な相互参照表は、標準構成のみをカバーしています。
Rexroth 方向切換弁 4WE6 の交換プロセス
Rexroth 方向制御バルブ 4WE6 の交換は機械的には複雑ではありませんが、細部に注意を払う必要があります。まず、サブプレートの取り付け面を徹底的に清掃します。ここに汚れや破片があると、適切な密閉が妨げられ、漏れが発生する可能性があります。取り付け面は平均粗さが 0.8 マイクロメートル以上の滑らかな面である必要があります。
新しい Rexroth 方向制御バルブ 4WE6 をボルトで固定するときは、正しいトルク (4 Nm プラスまたはマイナス 1 Nm) を使用してください。緩すぎると漏れる可能性があります。締めすぎると、バルブ本体に亀裂が入ったり、サブプレートが損傷したりする危険があります。 Rexroth 方向制御バルブ 4WE6 が位置決めダボを使用している場合は、ボルトを締める前に、ダボが適切に固定されていることを確認してください。
Rexroth 方向切換弁 4WE6 を交換する場合、電気接続には特に注意が必要です。 K4 コネクタ規格は 3 ピン構成を使用しており、2 つは電源用、1 つは保護接地用です。ケーブルに張力がかかっていないことを確認してください。最初の張力緩和ポイントは、ケーブルがコネクタに入る場所から 150 ミリメートル以内にある必要があります。 2 つのソレノイドを備えた Rexroth 方向制御バルブ 4WE6 ユニットを使用している場合は、一度に 1 つのソレノイドだけを通電する必要があることに注意してください。両方を同時に作動させるとバルブが損傷する可能性があります。
Rexroth 方向制御バルブ 4WE6 を交換した後は、多くの人がスキップする手順があり、後で問題が発生します。システムから空気を抜く必要があります。湿式ソレノイド設計により、コイルチャンバーが作動油で満たされます。これらの空間に空気が閉じ込められると、バルブの応答時間に影響し、異常な動作を引き起こす可能性があります。バルブを前後に動かして回路から空気を排出しながら、システムをいくつかの完全なサイクルで実行します。
Rexroth 方向切換弁 4WE6 を交換した後、機械をフル稼働に戻す前に、取り付けをテストしてください。取り付けボルトおよびポート接続部の周囲に外部漏れがないか確認してください。バルブが両方向に適切に移動し、通電を切ると中立位置に戻ることを確認します。 Rexroth 方向切換弁 4WE6 に手動オーバーライドがある場合は、それがスムーズに動作することをテストしてください。問題を示す可能性のある異常な音や振動がないか注意してください。
新しい Rexroth 方向制御弁 4WE6 を長持ちさせるには
Rexroth 方向切換弁 4WE6 を交換したら、焦点を予防に移す必要があります。 Rexroth 方向切換弁 4WE6 の寿命を延ばす最善の方法は、作動油を清潔に保つことです。これは、スケジュールに従ってフィルターを変更するだけではありません。液体の状態を積極的に監視する必要があります。
Rexroth 方向切換弁 4WE6 を交換した後は、定期的な液体のサンプリングと分析を実施してください。テストでは、コンポーネントに損傷を与えるレベルに達する前に汚染を検出します。分析により粒子数の増加が示された場合は、発生源を見つけます。システム内の何かが摩耗しているか、外部から汚染物が侵入しています。フィルタリングを厳しくするのではなく、その問題を修正してください。
フィルタ要素を定期的に確認し、カレンダーの日付だけでなく条件に基づいて変更します。フィルターの差圧計により、フィルターの詰まりがわかります。バイパスバルブが開くまで待たずに、ろ過されていない液体をシステムに戻し、Rexroth 方向切換バルブ 4WE6 を損傷する可能性があります。
Rexroth 方向切換弁 4WE6 では温度制御も重要です。油圧システムは熱を発生し、熱によって流体がより早く劣化します。システムが常に高温になっている場合は、より適切な冷却が必要になる可能性があります。バルブ本体の温度、特にソレノイド コイルの温度を監視してください。温度が 115°C に近づいている場合は、Rexroth 方向切換弁 4WE6 が過剰に動作しているか、コイルがアプリケーションに正しく適合していないことを示唆しています。
特に重要な機器の場合は、予備の Rexroth 方向切換弁 4WE6 を手元に用意しておくことを検討してください。 Rexroth 方向切換バルブ 4WE6 が棚に並んでいる場合、バルブが予期せず故障した場合に配送を待つ間に直面するダウンタイムよりもコストが低くなります。これは、リードタイムが 4 ～ 6 週間かかる OEM Rexroth 部品を使用している場合に特に当てはまります。
Rexroth 方向制御バルブ 4WE6 を交換するときに取り付ける内容を文書化します。正確なモデル番号、サプライヤー、日付、および古いバルブの状態に関する所見を書き留めます。この情報は、将来部品が必要になった場合や、同様の問題のトラブルシューティングを行う場合に役立ちます。
Rexroth 方向切換弁 4WE6 の交換コストと時間
Rexroth 方向制御バルブ 4WE6 を交換するための総費用には、バルブの価格だけではありません。ダウンタイム、労力、および潜在的なシステム変更を考慮する必要があります。 OEM Rexroth 方向制御バルブ 4WE6 部品を購入する場合は、急ぎの発送に追加料金を支払わない限り、4 ～ 6 週間のリードタイムを予算に入れてください。 Huade のような代替ブランドは通常、2 ～ 3 週間以内に発送されますが、機器が故障した場合には問題になる可能性があります。
Rexroth 方向切換弁 4WE6 を交換する際の作業コストは、アクセシビリティによって異なります。手の届きやすいマニホールドに取り付けられたバルブの交換には 1 時間かかる場合があります。機械の奥深くに埋め込まれているものは大規模な分解が必要となり、単純なバルブ交換が数日かかるプロジェクトになる可能性があります。その後、適切なシステムの出血とテストを行う時間を考慮してください。
Rexroth 方向切換弁 4WE6 を交換する場合は、コストとリスクの間にトレードオフがあります。 OEM パーツを使用すると互換性の問題はなくなりますが、コストが高くなります。代替ブランドを使用すると 20 ～ 30% 節約できますが、事前にさらに多くの検証作業が必要になります。クリティカルでないアプリケーションの場合は、余分な労力を費やして節約する価値があるかもしれません。故障が重大な生産損失や安全上のリスクを意味する機器の場合、OEM 保険料は安価な保険となります。
Rexroth 方向切換弁 4WE6 を交換するときは、全体像についても考えてください。汚れが原因でバルブが壊れてしまった場合、バルブを交換するだけでは何も解決しません。濾過をアップグレードする必要があります。これにより、現時点ではコストがかかりますが、方向制御バルブだけでなくすべての油圧コンポーネントを保護することで、長期的にはコストを節約できます。
専門家の助けが必要な場合
状況によっては、自分で交換を行うのではなく、専門家の支援が必要になることがあります。 Rexroth 方向切換弁 4WE6 システムで特別注文コードまたはカスタム構成のバルブを使用している場合は、Rexroth または認定代理店にお問い合わせください。仕様を確認し、正しい部品を調達できます。部分的な情報に基づいて置き換えようとすると、うまくいかないことがよくあります。
Rexroth 方向制御バルブ 4WE6 を交換しても問題が解決しない場合は、何か他の問題が発生しています。バルブの交換を続けても、システムレベルの問題は解決されません。油圧の専門家は、バルブの動作に影響を与える圧力の問題、流量の問題、または電気的故障に対処しているかどうかを診断できます。
Rexroth 方向切換弁 4WE6 を使用する高価な機器や重要な機器の場合は、専門家による設置がコストをかけて行う価値があるかもしれません。経験豊富な技術者が専門的な知識とツールを提供し、最初から確実に交換が行われるようにします。また、障害が発生する前に、関連する問題を発見することもできます。
Rexroth 方向切換弁 4WE6 で前進する
Rexroth 方向切換弁 4WE6 を正常に交換するには、作業内容を理解し、適切な代替品を選択し、正しく取り付けて、元の故障の原因となった状況に対処する必要があります。 D03 標準では、Rexroth 方向切換弁 4WE6 を交換するときにオプションが提供されますが、これらのオプションを賢明に活用するには、仕様と互換性について下調べをする必要があります。
Rexroth 方向切換弁 4WE6 自体は、油圧システムの 1 つのコンポーネントにすぎません。その信頼性は、流体の清浄度、適切な電力、正しい設置、および適切な用途に依存します。コンポーネントを個別に交換するのではなく、システム全体のメンテナンスの一環として交換に取り組むと、より良い結果が得られ、機器の寿命が長くなります。
OEM Rexroth 方向制御バルブ 4WE6 部品を選択するか、Huade または他のメーカーの認定代替品を選択するかにかかわらず、重要なのは仕様を正確に一致させ、その後システムを適切に維持することです。そうすれば、交換用の Rexroth 方向切換弁 4WE6 は何年も信頼できるサービスを提供するはずです。
