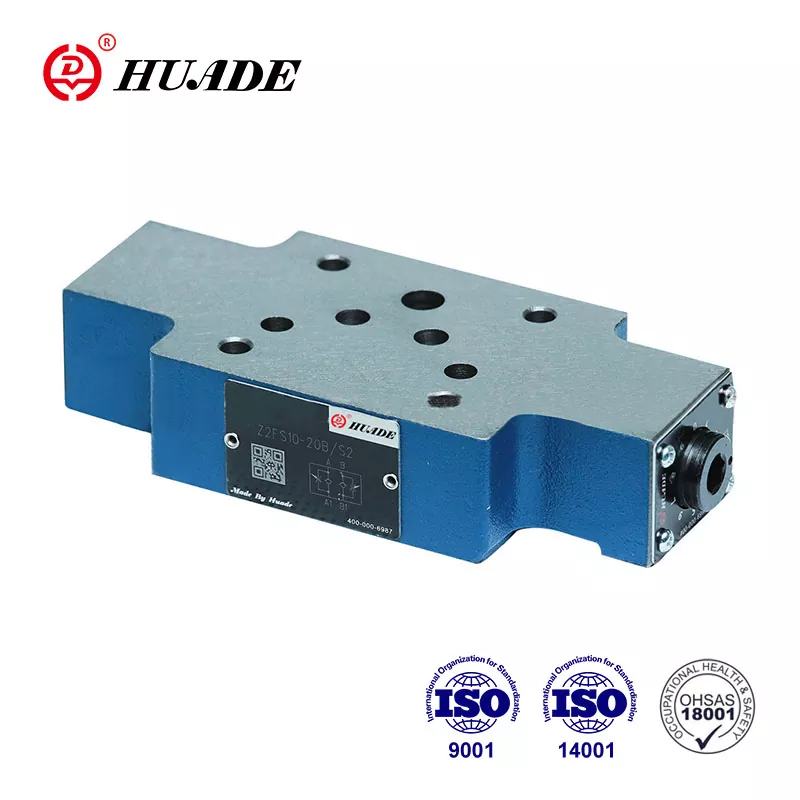

スロットルチェックバルブ Z2FS 10-5

Huafilter は、中国で Huade® 油圧スロットルチェックバルブ Z2FS 10-5 を数年にわたり販売しています。当社はHuade Hydraulic社の正規代理店となり、2023年より輸出事業を開始しました。 Huade® スロットルチェックバルブは、このラインの他の同様の製品よりも高度な技術と耐久性を備えています。実際のところ、Huade Hydraulic と Rexroth の長期的な協力により、Huade Hydraulic が製造するバルブは Rexroth 製品と同じレベルに達することができます。安いだけでなく良いですよ。

製品説明

ダブルスロットル/逆止弁タイプ Z2FS 10...-30B/...はサンドイッチプレート設計です。メータイン、メータアウト制御に使用する流量弁です。 Rexroth との 2 つの長期協力により、Rexroth が提供する Z2FS 10-5-3X シリーズを置き換えることができます。スロットルバルブ Z2FS 10-5 の製品パッケージは、プラスチック防水パッケージ、標準カートン、または合板パッケージなど、カスタマイズすることもできます。

スロットルチェックバルブ Z2FS 10-5 の製品パラメータ

圧力流体	鉱物油(NBRシール用)、またはリン酸エステル(FPMシール用)
流体温度範囲(℃)	-30 ～ +80
粘度範囲(mm²/s)	10～800
汚染度	NAS 1638 に対する作動油の最大許容汚染度クラス 9。したがって、最小保持率 B10 ≥75 のフィルターをお勧めします。
最高使用圧力(MPa)	31.5まで
最大流量(L/min)	160まで
重量(kg)	約3.1

スロットルチェックバルブ Z2FS 10-5の製品特長と用途

特徴：

▶ サンドイッチプレートバルブ

▶ A、ISO 4401、CETOP から DIN 24 340 への移植パターン - RP 121 H

▶ 2 つのサービスポートのメインまたはパイロット流体の流れを制限する場合

▶ 3つの調整要素

。ロック可能な目盛付きロータリーノブ

。内部六角と目盛付きスピンドル

。目盛り付きロータリーノブ

▶ メータインまたはメータアウト制御の場合

応用：

ダブルスロットル逆止弁 Z2FS 10-5 は、1 つまたは 2 つのサービスポートのメインまたはパイロット流量を制限するために使用されます。対称的に配置された 2 つのスロットル/逆止弁は、一方向の流れを制限し、反対方向の自由流れを可能にします。

スロットルチェックバルブの断面と記号 Z 2 FS 10-5

メータイン制御の場合、流体はポート A1 からポート A2 へ、バルブシート (2) と絞りスプール (3.1) で構成される絞りポイント (1) を経由します。絞りスプール (3.1) はスピンドル (4) を介して軸方向に調整できるため、絞りポイント (1) を調整できます。同時に、ポート A1 の流体はボア (5) を介してスプール側 (6) に到達します。スプリング力に加えて存在する圧力により、スロットルスプール (3.1) が絞り位置に保持されます。サービスポート B2 からの逆流により、スロットルスプール (3.2) がスプリング (7) に抗して移動し、バルブが逆止弁として機能します。そして自由な流れを可能にします。バルブの取り付け方法に応じて、絞り効果をメータインまたはメータアウト制御として配置できます。

主要な流体の流れを制限する

アクチュエータの速度（主流体の流れ）を変えるために、方向弁とサブプレートの間にダブル絞り兼逆止弁が設置されています。

パイロット流体の流量を制限する

パイロット式方向制御弁には、パイロットチョーク調整（パイロット流体の流れ）としてダブル・スロットル逆止弁が設置されています。メインバルブとパイロットバルブの間に取り付けます。

ダブル絞り・チェックバルブタイプZ 2 FS 10-5- 30Bの構造
