軸ピストンポンプ最も多くのものです 現代の産業用途における洗練された効率的な油圧ポンプ。 建設機器や航空機システムから製造機械まで、 これらのポンプは、要求に必要な高圧流体電力を提供します 操作。しかし、これらのエンジニアリングマーベルは機械的なものをどのように正確に変換しますか 油圧へのエネルギー？の魅力的な世界に深く掘り下げましょう 軸ピストンをポンプし、内側の作業を探索します。
基本を理解する
軸ピストンポンプはポジティブです 円形パターンに配置されたピストンを使用する変位油圧ポンプ 中央軸の周り。ピストンが移動するラジアルピストンポンプとは異なり 駆動シャフトに垂直、軸ピストンポンプには動くピストンがあります シャフト軸に平行。このユニークな構成により、コンパクトな設計が可能になります 例外的なパフォーマンス特性を提供しながら。
すべての軸の背後にある基本原則 ピストンポンプは比較的簡単です：ピストンが彼らの中に往復するように シリンダー、交互の吸引サイクルを作成します。の間 吸引ストローク、ピストンはシリンダーチャンバーに液体を引き込みます。の間 圧縮ストローク、彼らは高圧で液体を強制します。調整 複数のピストンの動きにより、連続した滑らかな流体の流れが保証されます。
コアコンポーネントとアーキテクチャ
軸ピストンポンプの中心は構成されています 完全に調和して動作するいくつかの重要なコンポーネントの。シリンダーブロック、 またはバレルには、正確な円形パターンで配置された複数のピストンがあります。 通常、これらのポンプは5〜11個のピストンを備えており、7つまたは9が最も多くなっています 流れの滑らかさと機械的複雑さの間の最適なバランスのために一般的です。
各ピストンはスリッパパッドに接続します ボールジョイント接続を介して。この配置により、ピストンが従うことができます シリンダー内で適切なシーリングを維持しながら角運動。 スワッシュプレート（スワッシュプレートのデザイン）またはカムリングに乗るスリッパパッド （曲がった軸デザイン）、ドライブシャフトの回転運動を変換する ポンピング作用に必要な往復運動に。
バルブプレートは、ポンプのタイミングとして機能します 整列する正確に配置された入口とコンセントポートを特徴とするメカニズム 正しい瞬間にシリンダーチャンバーがあります。高精度 製造により、ピストンの位置と港の間の完璧なタイミングが保証されます アラインメント、圧力を最小限に抑えながら体積効率を最大化します 脈動。
2つの主要な設計バリアント
軸ピストンポンプには2つのプライマリがあります それぞれが異なる動作原則とアプリケーションを備えた構成。
スワッシュプレートデザイン
スワッシュプレートのデザインが最も表しています 一般的な軸ピストンポンプ構成。この配置では、ピストンは残ります スリッパパッドが斜めのスワッシュに連絡している間、ドライブシャフトに平行 皿。シリンダーブロックがドライブシャフトとともに回転すると、各ピストンが続きます スワッシュプレート角によって決定される正弦波運動パターン。
ピストンがスワッシュから離れたとき プレート、インレットポートを介して流体を引き出す吸引を作成します。 シリンダーチャンバー。回転が続くと、ピストンがスワッシュに近づきます プレート、圧縮が発生し、高架で出口ポートを通して液体を強制します プレッシャー。スワッシュプレートの角度は、ピストンストロークの長さを直接決定します。 可変変位ポンプでは、この角度を調整して流れを制御できます レート。

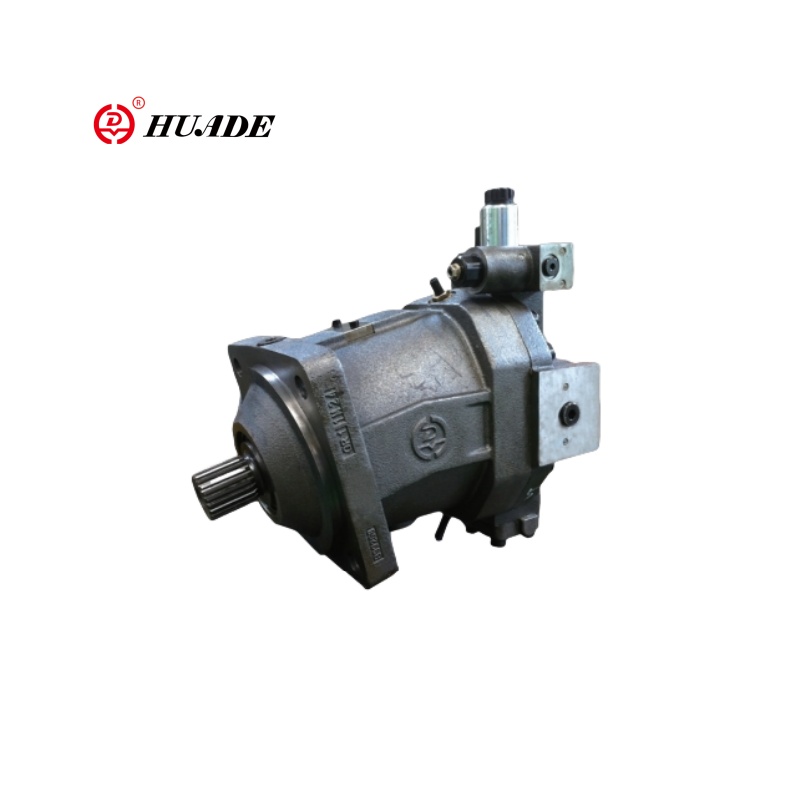

Bent Axis Design
曲がった軸ポンプは、より複雑なものですが 潜在的に効率的な構成。ここでは、シリンダーブロックがAnに座っています ドライブシャフトに対する角度（通常15〜30度）。ピストンが接続します ユニバーサルジョイントまたは球状接続を通るドライブフランジに直接、 スリッパパッドとプレートをスワッシュする必要性を排除します。
このデザインはいくつかの利点を提供します、 より高い動作圧力、高速でのより良い効率、および 摩耗コンポーネントの削減。ただし、機械的な複雑さが増加します これらのポンプはより高価で、製造に挑戦し、それらの使用を制限します 特殊な高性能アプリケーションに。
ポンプサイクルが説明しました
完全なポンピングサイクルを理解する 軸ピストンポンプが印象的なパフォーマンスをどのように達成するかを明らかにします 特性。各ピストンは、すべての間に4つの異なるフェーズを経ます ドライブシャフトの革命。
吸引段階では、ピストンが移動します バルブプレートから（スワッシュプレートデザイン）または曲がった軸に従う シリンダーの体積を増やすためのジオメトリ。シリンダーチャンバーはに接続します インレットポート、チャンバーに流体を引き込む圧力差を作成します。 適切なインレット設計により、キャビテーションなしで適切な流体供給が保証されます。 高い動作速度。
圧縮フェーズは継続的に始まります 回転はピストンを最大ストローク位置に移動します。シリンダーチャンバー インレットポートから切断し、アウトレットポートへの接続を開始します。流体 圧縮は徐々に開始され、圧力がスムーズに構築されないようになります ポンプコンポーネントを損傷する可能性のある突然の衝撃負荷。
ピストンがピストンのときにピーク圧縮が発生します バルブプレートに最も近いアプローチまたは最大圧縮ポイントに到達します 曲がった軸設計。現時点では、最大圧力発達が発生します シリンダーチャンバーは、最適な流体のためにアウトレットポートと完全に整列しています 排出。
最後に、放電位相が完了します ピストンがリターンストロークを開始するときのサイクル。シリンダーの残留圧力 チャンバーは、チャンバー内で出口ポートを通って残っている液体力 アウトレットから徐々に切断され、入口と再接続する準備をします 次のサイクルのために。
可変変位技術
多くの最も注目すべき特徴の1つ 軸ピストンポンプは、動作中に変位を変える能力です。これ 機能は、油圧システムを前例のない制御を提供し、許可します ドライブ速度を変更せず、スロットリングを使用せずに正確な流量調整 エネルギーを浪費するバルブ。
可変スワッシュプレートポンプ、サーボ メカニズムは、システムの需要またはオペレーターに基づいてスワッシュプレートの角度を調整します 入力。角度を増やすと、ピストンストロークの長さとポンプが増加します 変位、角度を減らす間、流れ出力が減少します。いくつかの高度 システムはスワッシュプレートの角度を逆転させ、動作できるポンプを作成することもできます モーターとして、またはリバースフロー機能を提供します。
変数の制御システム 変位ポンプは、簡単な手動調整から洗練されたものまであります 電子フィードバックシステム。圧力補償コントロールは自動的に調整されます 流れの需要に関係なく一定の圧力を維持するための変位、 ポンプの出力を一致させることにより、負荷検知システムはエネルギー消費を最適化します 実際のシステム要件。
パフォーマンス特性と アプリケーション
軸ピストンポンプはアプリケーションで優れています 高圧、正確な制御、信頼できる操作が必要です。彼らの典型 動作圧力は1,000〜10,000 psi以上の範囲で、一部は 15,000 psiを超えることができる専門的なデザイン。流量は異なります 1分あたり数ガロンからの変位と速度に劇的に基づいています 産業システムで1分あたり数百ガロンへの精密アプリケーション。
適切に設計された軸の効率 ピストンポンプは通常90％を超えているため、モバイル機器に最適です 燃料消費量が営業コストに直接影響する場合。それらのコンパクトサイズ 出力能力と比較して、航空機で特に価値があります 体重と空間の制約が重要な油圧。
建設機器はおそらく表現しています これらのポンプが掘削機からすべてを電力する最大のアプリケーションエリア ブルドーザートラックへのブーム。可変変位機能により 最適な維持中にモーションを正確に制御するオペレーター さまざまな負荷条件にわたるエンジン効率。
メンテナンスと長寿の考慮事項
適切なメンテナンスが重要です 軸ピストンポンプの寿命とパフォーマンスを最大化します。精密製造 そして、最適な動作に必要な緊密な許容範囲はこれらのポンプを敏感にします 汚染と不適切な液体条件に。高品質のろ過、 定期的な流体分析、およびメーカーの仕様の順守 油圧液の種類と清潔さのレベルが不可欠です。
軸ピストンのコンポーネント摩耗パターン ポンプは、適切なメンテナンスを備えた予測可能で管理しやすいです。スリッパパッドと スワッシュプレートデザインのスワッシュプレートは、 高負荷の下でのスライドコンタクト。現代のコーティングと材料があります 劇的に拡張されたコンポーネントの寿命がありますが、定期的な検査とタイムリー 交換は依然として重要です。
洗練された制御システム 可変変位ポンプは、電子にさらに注意を払う必要があります コンポーネントとサーボバルブの清潔さ。通常のキャリブレーションとシステム 診断は、最適なパフォーマンスを確保し、費用のかかる失敗を防ぐのに役立ちます。
