油圧システムはバックボーンを形成します 建設機器からの無数の産業用アプリケーション 航空宇宙システムと海洋船への製造機械。心から これらのシステムの中には、ピストンポンプがあります。 機械的エネルギーを油圧能力に変換します。さまざまなタイプの中で ピストンポンプが利用可能、軸方向、ラジアルピストンポンプが2つのように際立っています 最も一般的に使用されるデザイン、それぞれが特定の明確な利点を提供します アプリケーション。
基本的な違いを理解する これらの2つのポンプの間では、エンジニア、技術者、および 油圧システムの設計またはメンテナンスに関与する人。両方のポンプ 加圧油圧液、それらの内部の同じ基本機能を提供する 建設、運用原則、およびパフォーマンス特性はさまざまです 大幅。この包括的な比較では、重要な区別が検討されます アキシャルピストンポンプとラジアルピストンポンプの間で、情報に基づいた決定を下すのに役立ちます 油圧アプリケーション。
理解軸ピストンポンプ
軸ピストンポンプは、ピストンを配置しています ポンプの駆動シャフトに平行で、往復運動が発生しています 回転軸に沿って。この設計は、コンパクトで効率的なシステムを作成します ピストンが円形に配置されたシリンダー内を行き来する場所 中央のシャフトの周りのパターン。
軸ピストンポンプの操作 スワッシュプレートまたは曲がった軸設計に依存しています。スワッシュプレートポンプ、ピストン ドライブシャフトで回転するシリンダーバレル内のシリンダー内をスライドします。 バレルが回転すると、ピストンはスワッシュプレートの角度に従い、作成します ポンピング作用に必要な往復運動。変位は可能です スワッシュプレートの角度を変更することで変化し、これらのポンプを可変に最適にします 変位アプリケーション。

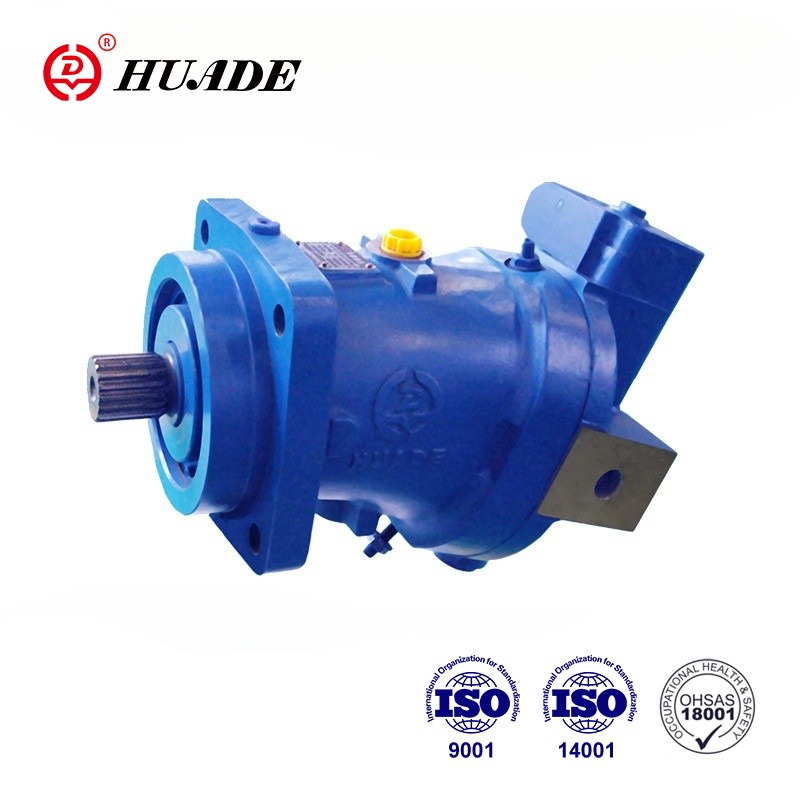

曲がった軸軸ピストンポンプはaで動作します 同様の原則ですが、別のメカニズムを使用します。シリンダーバレルはです ドライブシャフトに対して角度で配置され、ピストンはに接続されています コネクティングロッドと球状の関節を通ってフランジを駆動します。このデザイン 通常、スワッシュプレートと比較して、より高い動作圧力が可能になります デザイン。
軸ピストンポンプの重要な利点 高電力と重量の比率、高度の優れた効率を含めます 圧力、および可変変位を提供する能力。彼らは通常 3,000〜6,000 psiの範囲の圧力で効果的に動作し、一部は 最大10,000 psiまでの圧力を処理できる専門ユニット。コンパクト 設計により、スペースと 重量は重要な要因です。
ただし、軸ピストンポンプにもいくつかあります 制限。彼らは閉鎖のために汚染に対してより敏感になる可能性があります 可動部品間の許容範囲、およびそれらはより高いノイズレベルを生成する可能性があります 他のポンプ設計と比較して。さらに、複雑な内部ジオメトリはできます メンテナンスをより挑戦的で高価にします。
ラジアルピストンポンプの理解
ラジアルピストンポンプにはピストンがあります ドライブシャフトに垂直に配置され、から放射状に伸びます 中心。この構成では、ピストンがポンプとして放射状に出入りする 動作し、Axialと比較して根本的に異なるポンピング作用を作成する デザイン。
最も一般的なラジアルピストンポンプ エキセントリックなカムまたはリングを使用して、往復運動を作成します。ドライブとして シャフトが回転し、偏心成分によりピストンがradされて内側に移動します シリンダー内の外側。スプリングは通常、ピストンを返します 吸引ストローク中の拡張位置、偏心カム 圧力ストローク中にそれらを内側に強制します。
一部のラジアルピストンポンプは、異なる採用を採用しています 静止カムリングの周りにピストンが配置されているデザイン カムの周りで回転するシリンダーバレル。この配置はより滑らかになる可能性があります 特定のアプリケーションでの動作と振動の減少。
ラジアルピストンポンプは、アプリケーションで優れています 非常に高い圧力が必要であり、多くの場合、圧力で効果的に動作します 10,000 psiを超え、圧力を処理できるいくつかの専門ユニットがあります 最大40,000 psi以上。この例外的な圧力能力はそれらを作ります 油圧プレス、射出成形機などのアプリケーションに最適です。 その他の高圧産業プロセス。
ラジアルデザインも優れています 体積効率と非常に正確なフロー制御を提供できます。大きいほど ラジアル配置で可能なピストンエリアが彼らに貢献します 高圧機能とスムーズな動作特性。さらに、 ラジアルピストンポンプは、液体汚染に対して敏感ではない傾向があります ラジアル運動が自己洗浄作用を提供するため、軸デザインに。
主な違いと比較
圧力能力
最も重要な違いの1つ 軸方向と放射状のピストンポンプの間には、圧力処理にあります 機能。軸ピストンポンプは通常3,000〜6,000で動作しますが psi範囲、ラジアルピストンポンプは、しばしばはるかに高い圧力を処理できます 10,000 psiを超えています。これにより、ラジアルポンプが好みの選択肢になります 超高圧アプリケーション。
サイズと重量の考慮事項
軸ピストンポンプは一般にもっと多くを提供します コンパクトなデザインとパワーと重量の比率が向上し、モバイルに最適です スペースと重量がプレミアムにあるアプリケーション。ラジアルピストンポンプが傾向があります 同等の変位のために大きくて重くなるが、それらの堅牢性 建設により、より高い圧力動作が可能になります。
効率とパフォーマンス
どちらのポンプタイプも高い効率を達成できます レベルですが、それらのピーク効率はさまざまな動作条件で発生します。 軸ピストンポンプは通常、広い幅の間で優れた効率を示しています 特に中程度から高い圧力で、動作範囲。ラジアルピストン 多くの場合、ポンプは非常に高い圧力で優れた効率を示します。 利点が最も明らかになります。
メンテナンスと耐久性
メンテナンス要件は異なります 2つのデザイン間で大幅に。軸方向のピストンポンプ、それらの複合体 プレートまたは曲がった軸メカニズムをスワッシュすると、より頻繁なメンテナンスが必要になる場合があります 修理のための専門的な専門知識。ラジアルピストンポンプ、よりシンプルです 放射状の動きは、多くの場合、高圧アプリケーションでより長いサービス寿命を提供します ただし、重量とサイズのため、より堅牢なサポート構造が必要になる場合があります。
コストに関する考慮事項
初期コスト、メンテナンス費用、および 所有コストの総コストは、2つのポンプタイプによって異なります。軸ピストンポンプ 通常、初期コストが低く、より容易に利用できるようになり、 多くのアプリケーションにとって魅力的です。ラジアルピストンポンプ、潜在的にそれ以上 最初は高価で、高圧アプリケーションでより良い価値を提供する可能性があります それらの優れた圧力能力が追加の必要性を排除する場合 システムコンポーネント。
アプリケーション固有の考慮事項
軸ピストンとラジアルピストンの選択 ポンプは最終的に油圧システムの特定の要件に依存します。 掘削機、クレーン、農業機械などのモバイル機器 通常、コンパクトなサイズ、可変のため、軸ピストンポンプを好む 変位能力、および優れたパワーと重量の比率。
非常に必要な産業用アプリケーション 金属形成、射出成形、油圧試験などの高い圧力 多くの場合、機器はラジアルの優れた圧力能力の恩恵を受けます ピストンポンプ。スムーズな動作と正確な制御特性 ラジアルポンプは、高精度を必要とするアプリケーションにも適しています そして最小限の脈動。
