ピストンポンプについて知っておくべきことをすべて簡単に見てみましょう。
ピストンポンプとは何ですか?
ピストンポンプは、液体をある場所から別の場所に移動させる機械です。自転車のポンプのようなものだと考えてください。空気を押す代わりに、水、油、その他の液体を押します。
これらのポンプは、シリンダー内のピストン（可動部）を使用して動作します。ピストンが上下に動くと圧力が発生し、液体を目的の場所に押し出します。
ピストン ポンプは次のような利点があるため人気があります。
- 蜂蜜や絵の具などの濃厚な液体を扱う
- 非常に高い圧力を発生させる
- 小さな破片が含まれる液体を扱う
- 液体の移動量を正確に制御できます
ピストンポンプの主な 2 つのタイプ
1. リフトポンプ
リフト ポンプは 2 つのタイプのうち単純なタイプです。大気からの気圧を利用して、地下から水を汲み上げるのに役立ちます。
リフトポンプはどのように動作しますか?
段階的に何が起こるかは次のとおりです。
- 上への動き:ピストンが上昇し、その下に空きスペースができる
- 水の侵入：空気圧により水が底部のバルブを通って押し出されます
- 下への動き:ピストンが下がり、ピストン内のバルブを通って水が流れます。
- 水の出口:次の上昇動作で、水が上部から押し出されます。
リフトポンプの特徴:
- 約 33 フィート (10 メートル) の高さまでしか水を持ち上げることができません
- 浅井戸に最適
- 修正しやすいシンプルなデザイン
- 通常は手動または単純なモーターで操作されます
リフトポンプはどこで使用されますか?
- 農村部の手動給水ポンプ
- 浅い井戸
- 家庭内の簡易水道システム
- 緊急時の給水
リフトポンプの長所と短所:
良い点:
- 購入も維持も安い
- 理解しやすく修正しやすい
- 電気を使わずに動作します（ハンドポンプ）
- 基本的な水のニーズに確実に対応
悪い点:
- 浅い深さに限定される
- 高圧を作り出すことができない
- システムに空気が入ると動作が停止する可能性があります
- 負荷のかかる作業には適していません
2. フォースポンプ
フォースポンプはより強力で、液体をはるかに高い圧力と距離まで押し出すことができます。
フォースポンプはどのように機能しますか?
プロセスは次のとおりです。
- 上への動き:ピストンが上昇して吸引力が生じ、液体が入口バルブを通って引き込まれます。
- 下への動き:入口バルブが閉じ、ピストンが液体を出口バルブから勢いよく押し出します。
フォースポンプの特徴:
- 非常に高い圧力を発生させることができます (リフトポンプの数千倍)
- モーターと連動して自動運転
- 液体を遠くまで押し出すことができる
- 複数の部品を使用したより複雑な設計
フォースポンプはどこで使用されますか?
- 自動車の油圧システム（ブレーキ、ステアリング）
- 掃除用高圧洗浄機
- 危険な液体を移動させる化学プラント
- 消火用の消防車
- 産業機械
- 石油およびガス事業
フォースポンプの長所と短所:
良い点:
- 非常に高い圧力が発生します
- 液体を長距離送液可能
- さまざまな種類の液体に対応
- 非常に正確な制御
- 濃厚で粘着性のある液体を扱うことができます
悪い点:
- 購入と維持に費用がかかる
- 壊れる可能性があるより複雑な部品
- 不均一な流れ（脈動）が発生する可能性があります
- 動作するにはより多くの電力が必要です
簡単な比較: リフトポンプとフォースポンプ
| 特徴 | リフトポンプ | フォースポンプ |
|---|---|---|
| 仕組み | 空気圧を利用して水を吸い上げます | 液体を力強く積極的に押し出す |
| 最大高さ | 約 33 フィート (10 メートル) | 数百、数千フィート |
| 発生する圧力 | 低圧 | 非常に高い圧力 |
| 料金 | より安い | より高価な |
| メンテナンス | シンプルで簡単 | より複雑な |
| 最適な用途 | 井戸、簡単な仕事 | 工業作業、プレッシャーのかかる作業 |
ピストンポンプをグループ化するその他の方法
リフト ポンプとフォース ポンプの 2 つの主要なタイプですが、エンジニアはピストン ポンプを他の方法でもグループ化します。
ピストン配列による

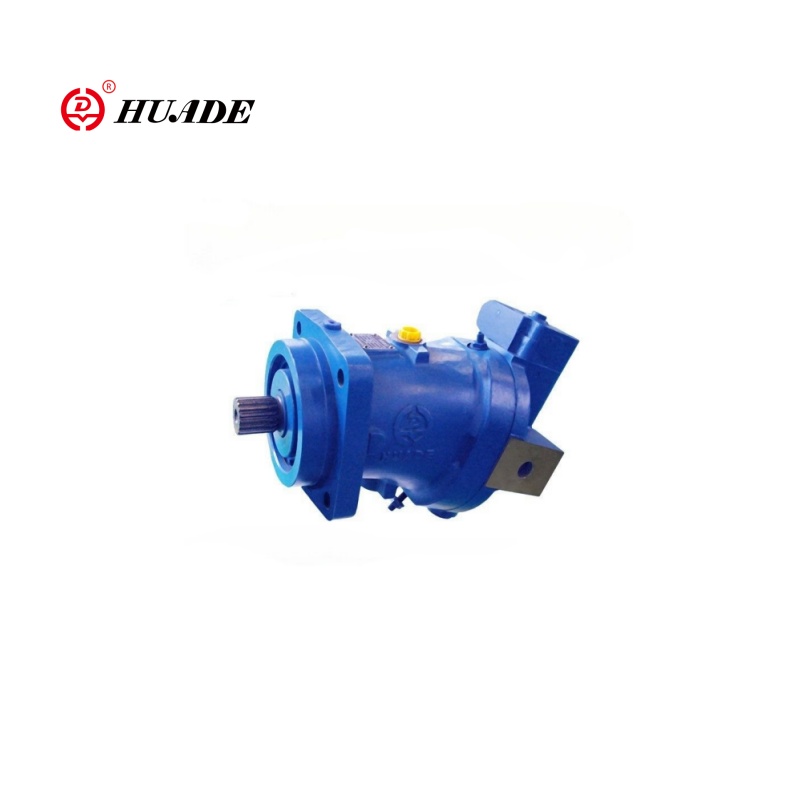

アキシャルピストンポンプ:ピストンは兵士のように一列に並んでいます。これらはコンパクトで、車や飛行機内でうまく機能します。
ラジアルピストンポンプ:ピストンは自転車の車輪のスポークのように広がりました。これらは非常に強力で長持ちします。
[比較するアキシャルピストンポンプとラジアルピストンポンプの比較]
働き方別
単動ポンプ:ピストン運動の一方向にのみ液体を送り込んでください。息を吸っても吐かないような。
複動ポンプ:ピストン運動の両方向に液体を送り出します。息を吸って吐くのと同じように、より効率的です。
シリンダー数別
単気筒:1 つのピストンがすべての仕事を行います。シンプルですが不均一な流れを生み出します。
複数のシリンダー:複数のピストンが連携して動作します。よりスムーズな流れを生み出し、より多くの液体を移動させます。
ピストンポンプが特別な理由は何ですか?
ピストンポンプにはいくつかの独特な利点があります。
高圧パワー
はるかに高い圧力を生み出す可能性があります他のタイプのポンプよりも優れています。そのため、油圧式自動車リフトや産業用清掃など、大きな力を必要とする作業に最適です。
硬い液体の取り扱い
ピストン ポンプは、他のポンプでは処理できない次のような液体を移動できます。
- 厚い塗料または接着剤
- 小さな破片が入った液体
- 非常に熱い液体または非常に冷たい液体
- 危険な化学物質
正確な制御
液体の移動量とタイミングを正確に制御できます。これは、正確な量が重要な工場では重要です。
プレッシャーの下でも働き続ける
抵抗が大きい場合でも、ピストン ポンプはシステム内に液体を押し続けます。
ピストンポンプの課題
すべての機械と同様に、ピストン ポンプにもいくつかの欠点があります。
料金
単純なポンプよりも購入と維持に費用がかかります。複雑な部分には定期的な注意が必要です。
サイズと重量
ピストン ポンプは、高圧に耐えるために強力な部品が必要なため、通常、他のタイプのポンプよりも大きくて重いです。
不均一な流れ
液体はスムーズに流れず、ピストンのストロークごとに脈動します。エンジニアは、この脈動を滑らかにするために特別なタンクを追加することがあります。
音量を下げる
他のタイプのポンプと比較して、ピストン ポンプは一度に少量の液体を移動します。
適切な材料の選択
ピストンポンプの製造に使用される材料は非常に重要です。液体が異なれば、必要な材料も異なります。
- ステンレス鋼：錆や腐食の原因となる液体に最適です。食品業界や化学業界で使用されています。
- セラミック：粒子を含む粗い液体による摩耗に耐える非常に硬い素材です。
- プラスチック(ポリプロピレン):安価で多くの化学薬品に適していますが、金属ほど強度はありません。
- ブロンズ：塩水腐食に強く、海洋用途に適しています。
- 特殊合金:危険な化学薬品を使用する非常に過酷な条件向け。
ピストンポンプを使用する産業
ピストン ポンプはさまざまな業界で使用されています。
農業
農家はこれらを使用して、正確な量の肥料や殺虫剤を作物に散布します。
工事
建設作業員は、コンクリートを洗浄したり、塗料などの厚い材料を移動したりするために高圧ポンプを使用します。
製造業
工場ではピストン ポンプを使用して、生産中に接着剤、塗料、その他の材料を正確な量で移動させます。
交通機関
車、トラック、飛行機では、ブレーキ、ステアリング、その他の制御システムに油圧ピストン ポンプが使用されています。
エネルギー生産
発電所では、システム内の水やその他の流体を移動させるためにピストン ポンプを使用します。
マイニング
鉱山会社は強力なピストン ポンプを使用して泥水やその他の硬い物質を移動させます。
ピストンポンプの未来
最新のピストンポンプは常に改良されています。新しいデザインには次のものが含まれます。
- 正確な操作のためのコンピューター制御
- より良い素材をより長持ちさせる
- 脈動を少なくする設計
- よりエネルギー効率の高いモーター
- メンテナンスが必要な場合に警告する自己監視システム
選択: リフトポンプまたはフォースポンプ?
リフト ポンプとフォース ポンプのどちらを選択するかを決めるときは、次の質問を考慮してください。
次の場合はリフト ポンプを選択してください。
- 浅い井戸 (深さ 30 フィート未満) から水を汲み上げる必要があります。
- シンプルで低コストのソリューションが必要な場合
- 高圧は必要ありません
- 簡単なメンテナンスを好む方
次の場合はフォース ポンプを選択してください。
- 高圧が必要です
- 液体を長距離に輸送している
- 濃厚な液体や扱いにくい液体を扱っている場合
- 正確なコントロールが必要です
- 工業または商業の仕事をしている
結論
リフト ポンプとフォース ポンプの 2 種類のピストン ポンプを理解すると、作業に適したツールを選択するのに役立ちます。リフトポンプはシンプルで、浅い水源からの基本的な水を汲み上げるのに最適です。フォースポンプは、要求の厳しい産業用途に対応する強力な主力製品です。
どちらのタイプも現代社会において適切な位置を占めています。田舎の家庭に水を運ぶ単純な手動ポンプから宇宙船のハイテク油圧システムに至るまで、ピストン ポンプは私たちの世界を動かし続けています。
井戸ポンプの設置を検討している住宅所有者であっても、産業システムを設計しているエンジニアであっても、単にこれらの機械がどのように機能するかに興味があるだけであっても、ピストン ポンプの基本を知っていれば、より適切な意思決定を行い、私たちの周りのテクノロジーを理解することができます。
