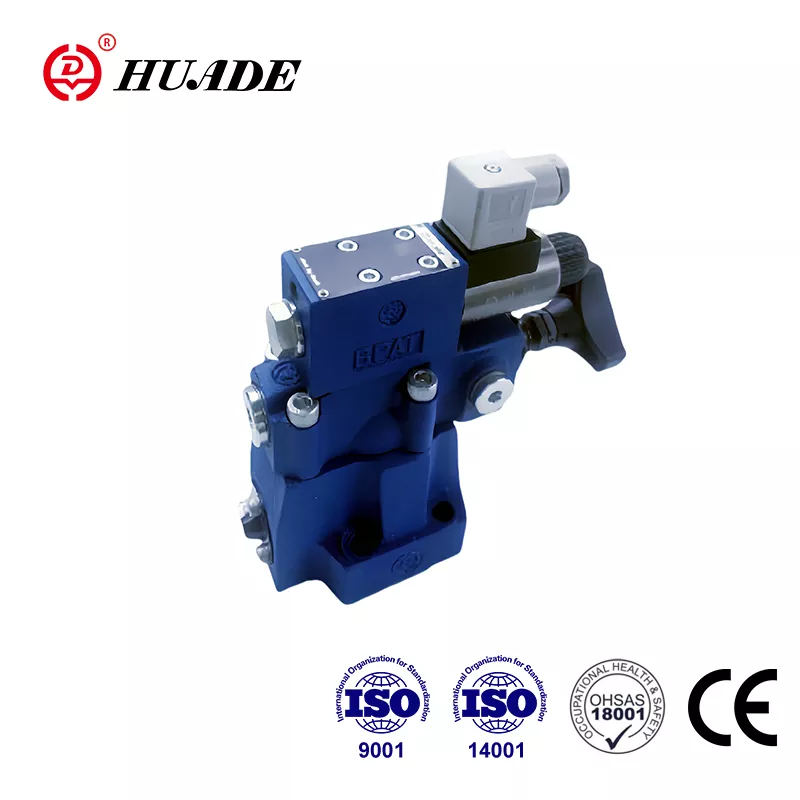

1979年に設立されたHuade Hydraulicは、Bosch Rexrothと2回協力しています。 2つの長期協力により、Huade®圧力バルブはRexroth製品と同じレベルに達することができます。タイプDAW圧力シャットオフバルブは、レックスロスの同じシリーズを低価格に置き換えることができます。中国の油圧産業の大手ブランドとして、企業のすべての部門はISO9001、ISO14001、およびOH SAS18001を通過しました。 Huade®圧力シャットオフバルブDAWはCE証明書を渡しました。 Huade®PressureValvesは、幅広い市場認識とユーザーの信頼を獲得しています。
サイズ
10
20
30
max.flow(l/min)
40
100
250
圧力が鳴った
特徴的な曲線を参照してください
操作圧力ポートA(MPA)
最大31.5
マックス。沈下圧力(MPA)
最大8、最大16、最大31.5
圧力液
ミネラルオイル(NBRシール用)、またはリン酸エステル(FPMシール用)
粘度範囲(mm²/s)
10〜800
圧力流体温度範囲(℃)
-30〜 +80
汚染の程度(㎛)
圧力液の最大許容度の汚染の程度は、NAS 1638クラス9に対するものです。したがって、β10≥75の最小保持率を持つフィルターをお勧めします
体重(kg)
そして
3.8
7.7
13.4
daw
4.9
8.8
14.5
特徴:
▶サブプレートの取り付けについて:
▶4調整要素:
●ロータリーノブ
●内部六角形と保護キャップ付きの袖
●スケールのロック可能なロータリーノブ
●スケールのロータリーノブ
▶3圧力評価
▶内蔵の方向バルブを介してソレノイド作動を積み降ろします
応用:
圧力制御バルブタイプDAWは、パイロット操作圧力シャットオフバルブです。それらは、アキュムレータの荷重圧力に達するとすぐに、ポンプの流れを無防備なバイパスに切り替えるために使用されます。バルブのさらなるアプリケーションは、高圧ポンプと低圧ポンプを持つシステムにあります。この場合、低圧ポンプは、設定された高圧に到達するとすぐに、処理されていないバイパスに切り替えられます。
圧力シャットオフバルブは、基本的に、メインスプールアセンブリを備えたメインバルブ、圧力調整要素を備えたパイロットバルブ、チェックバルブで構成されています。サイズ10バルブでは、チェックバルブがメインバルブに組み込まれています。バルブサイズ25および32では、チェックバルブはメインバルブの下に設置された別のプレートに組み込まれています。
圧力シャットバルブタイプDAW
PからAまたはPへのポンプの流れを迂回させます。
ポンプは、チェックバルブ(1)を介して油圧システム(PからA)に流れます。ポートAの圧力は、パイロットコントロールスプール(4)にパイロットライン(3)を介して作動します。同時に、ポートPの圧力は、パイロットバルブ(2)のメインスプール(6)とポペット(8)のスプリング荷重側にオリフィス(5)と(7)を介して通過します。油圧システムのセットカットオフ圧力に到達するとすぐに、Poppet(8)はスプリング(9)に対して持ち上げられます。圧力液は、オリフィス(5)および(7)を介してスプリングチャンバー(11)に流れるようになりました。から
ここでは、バルブタイプDA ... 30B/...またはバルブタイプDA.30B/.. Yのコントロールラインを介して、バルブタイプDAのコントロールラインを介して内部的にタンクに戻されます(5)および(7)により、圧力降下がメインスプール(6)に存在するようになりました。メインスプール(6)はシートから持ち上げられ、PからTへの接続を開きます。チェックバルブ(1)は、AからPからPへの接続を投与します(8)。パイロットスプール(4)を介してシステム圧力によって開かれます。
PからTまたはPへのポンプの流れを迂回させます。
パイロットスプール(4)の面積は、Poppet(8)の有効な領域よりも17%大きくなっています。したがって、パイロットスプール(4)に対する有効な力は、ポペット(8)の有効な力よりも17%大きくなっています。スイッチング圧力差に対応するバルブによるカットオフ圧力に関連してアクチュエータの圧力が低下すると、スプリング(9)はポペット(8)をその座席に押します。次に、メインスプール(6)のスプリング荷重側に圧力が蓄積されます。スプリング(10)と結合します。これにより、メインスプール(6)が閉じられ、PからTに接続が分離されます。
ソレノイド作動化された方向バルブ(12)は、パイロットバルブ(2)の下にあるセットカットオフ圧力をPからT、またはPからAに切り替えることができます。
DAW20,30の構造... 30b
DAWのシンボル... 30b
