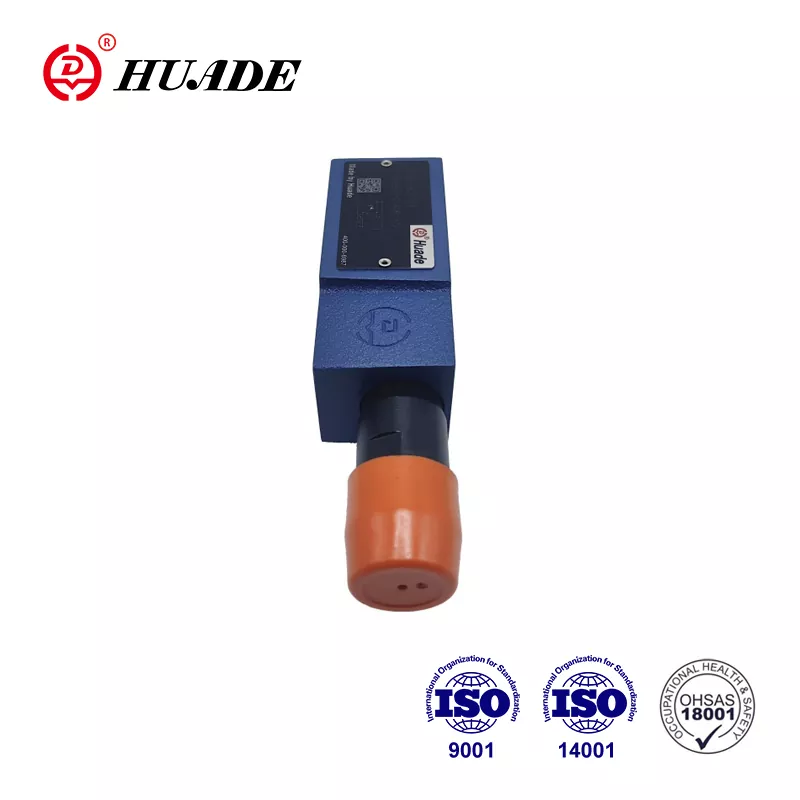

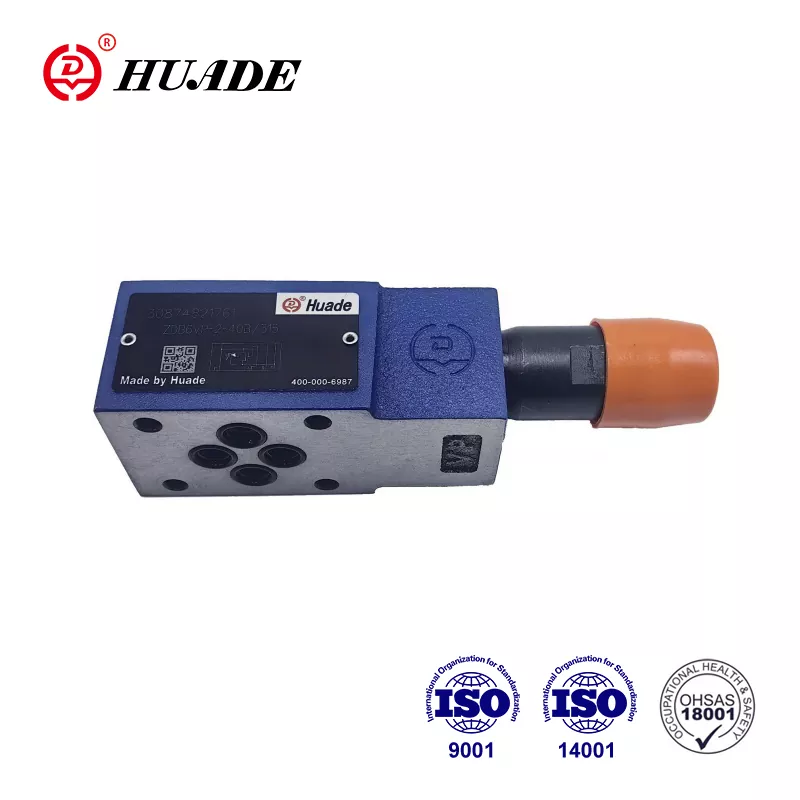

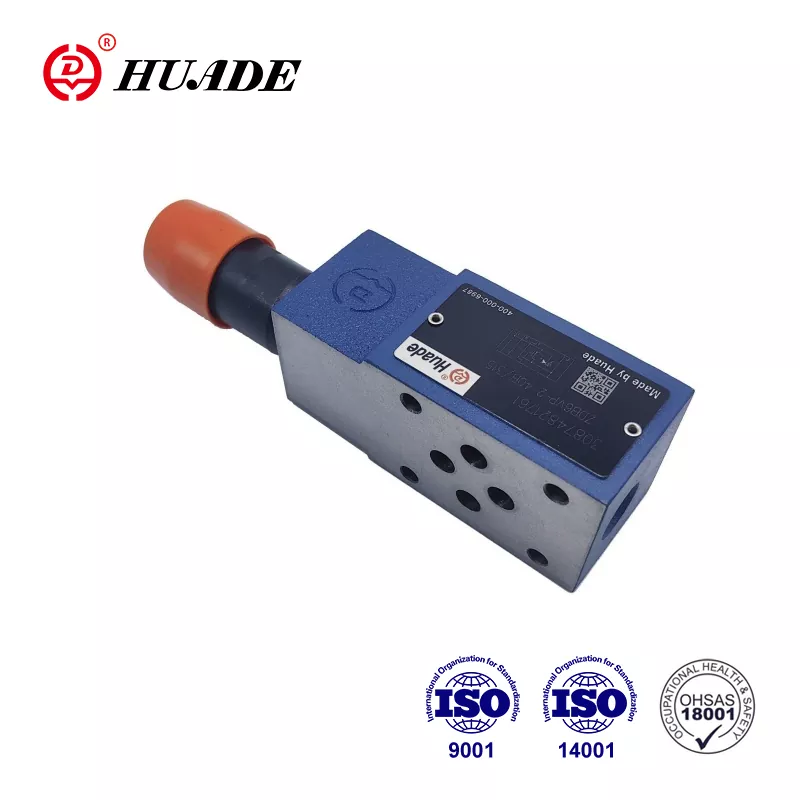

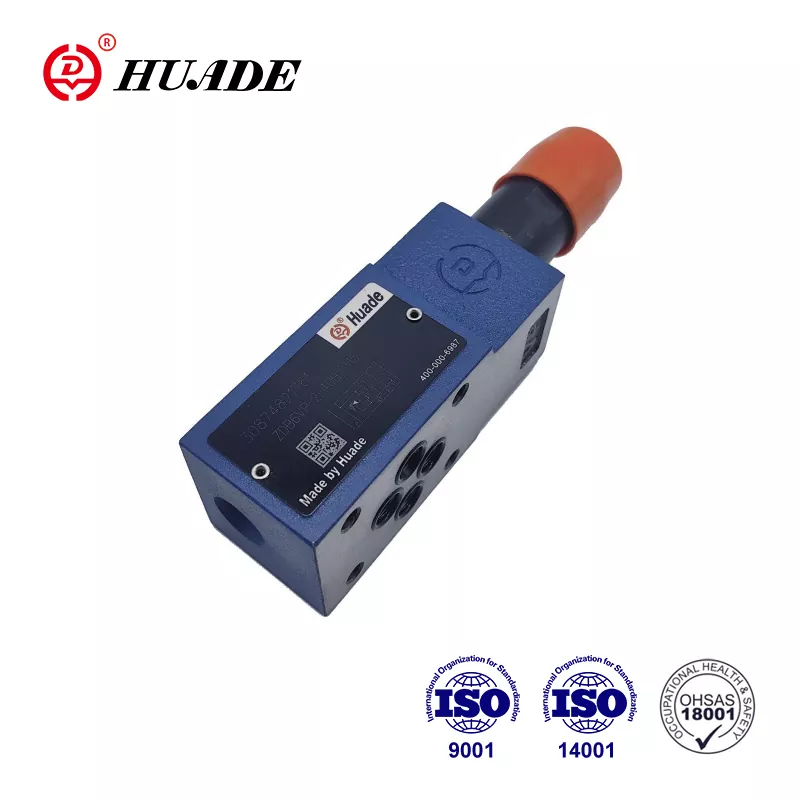

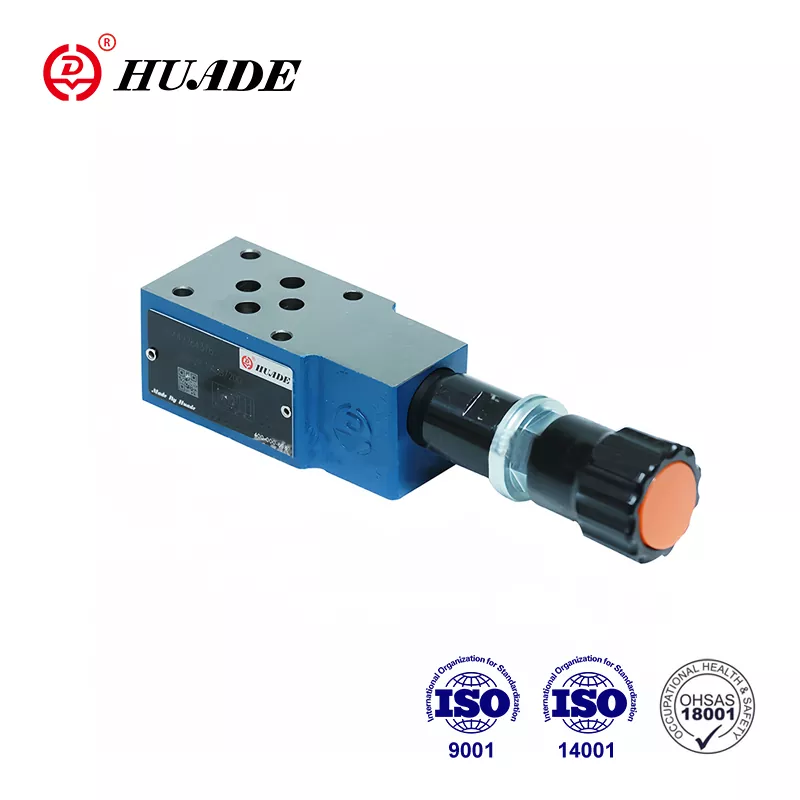

圧力リリーフバルブ Z2DB 6

Huade Hydraulic は 1979 年の設立以来、現在ではかなりの生産規模に成長しています。圧力リリーフバルブ Z2DB 6 は、他の国際的に有名なブランドと比較して比較的低価格です。工場は実用性と費用対効果にさらに注意を払っています。より安価な商品をご提供するため、工場では国産資源をふんだんに使用しております。同時に、品質を確保するために、世界中から750台以上の先進的な生産設備を導入しています。工場はISO9001、ISO14001、OH SAS18001を取得しています。他の同様の油圧バルブと比較して、Huade® 圧力リリーフ バルブはこの業界でより高度な技術と耐久性を備えています。確かな品質と安定した性能により軍事産業でも広く使用されています。

圧力リリーフバルブ Z2DB 6 の製品パラメータ

圧力リリーフバルブ Z2DB 6の製品特長と用途

特徴：

▶ サンドイッチプレートバルブ

▶ 4つの圧力範囲

▶ 5つの回路オプション

▶ 1 つまたは 2 つの圧力解放カートリッジ付き

▶ 4つの調整要素。

・ロータリノブ

・六角スリーブ、保護キャップ付

・ロック可能な目盛り付きロータリーノブ

・ロック可能なロータリーノブ

応用：

圧力リリーフバルブ Z2DB 6 の主な機能は、油圧システム内の圧力を制限することです。

圧力リリーフバルブ ZDB 6 の断面図と記号

圧力リリーフバルブタイプ ZDB および Z2DB はパイロット操作で、サンドイッチプレート設計です。

これらは基本的にハウジング (7) と 1 つまたは 2 つの圧力リリーフバルブカートリッジで構成されています。

システム圧力は調整要素 (4) によって設定されます。

静止状態では、バルブは閉じています。 Aポートの圧力がスプール(1)に作用します。同時に、圧力はオリフィス(2)を通ってスプール(1)のバネ負荷側に伝わり、オリフィス(3)を介してパイロットポペット(6)に伝わります。ポート A の圧力がスプリング (5) の設定値を超えると、パイロットポペット (6) が開きます。流体は、スプール (1)、オリフィス (3)、チャネル (8) のバネ負荷側からポート T に流れることができます。結果として生じる圧力降下によりスプール (1) が移動し、接続 A から T が開きます。スプリング (5) に設定された圧力が維持されます。

2 つのスプリング室からのパイロット オイルは、ポート T を介して外部のタンクに戻ります。

Z2DB6のシンボル

知らせ

1.流体は濾過する必要があります。最小フィルター粗さは20㎛です。

2.タンクは密閉し、空気入口にエアフィルターを取り付けてください。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4.バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8が必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
