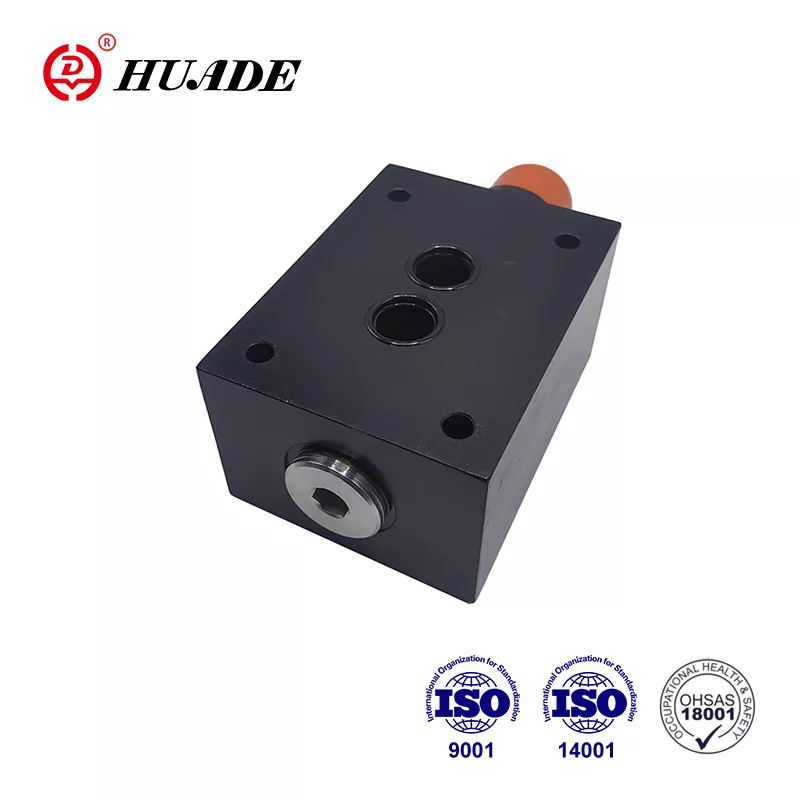

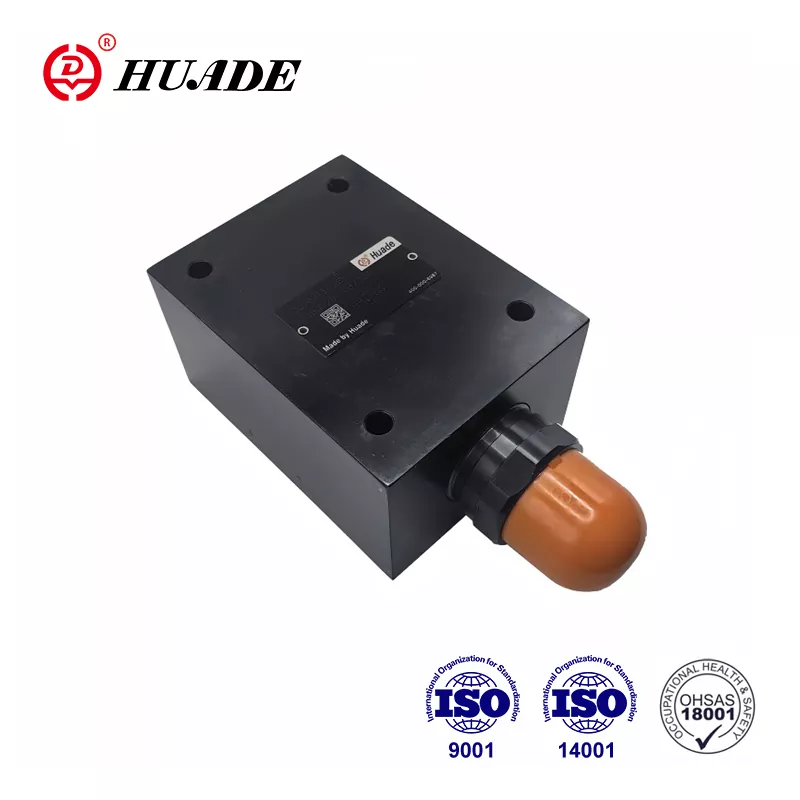

圧力リリーフバルブ DBD

北京華徳油圧工業グループは、油圧製品と機器の設計、製造、サービスを専門とする有名な国有企業です。 DBWT リリーフバルブは、Rexroth® が提供する製品を置き換えることができます。工場はISO9001、ISO14001、OH SAS18001を取得しています。 Huade Hydraulic は油圧バルブの高品質を保証するための優れた検査システムを備えています。この工場では、世界中から輸入された 750 台以上の高度な生産設備が稼働しています。各圧力バルブは防水ビニール袋と標準的なカートンに梱包され、偽造防止マークが付けられます。 Huade® 油圧製品は、防衛装備の近代化を促進するために軍事産業で広く使用されています。

圧力リリーフバルブ DBD の製品パラメータ

圧力リリーフバルブ DBDの製品特長と用途

特徴：

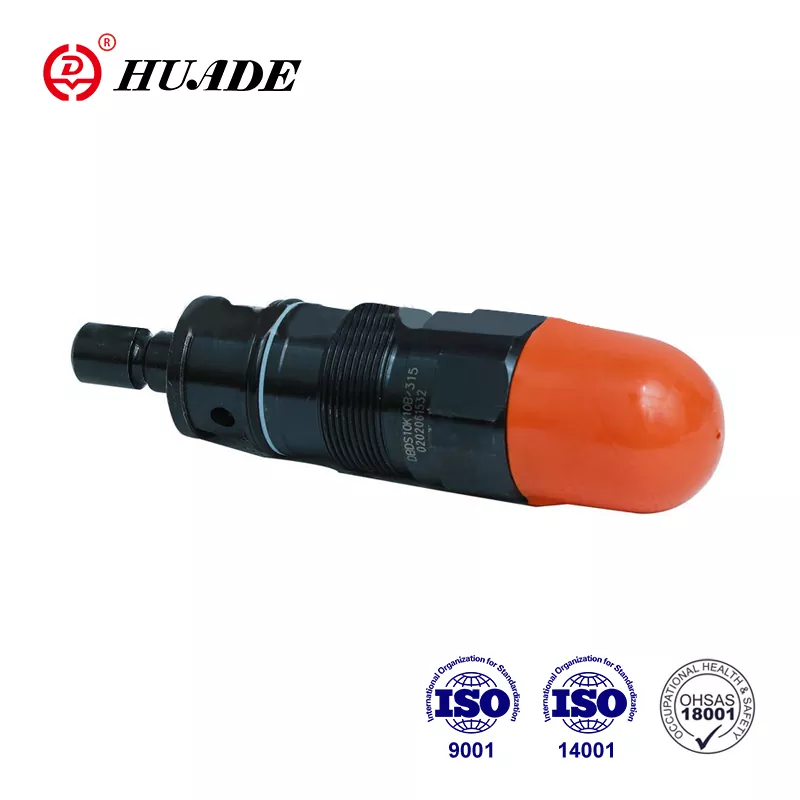

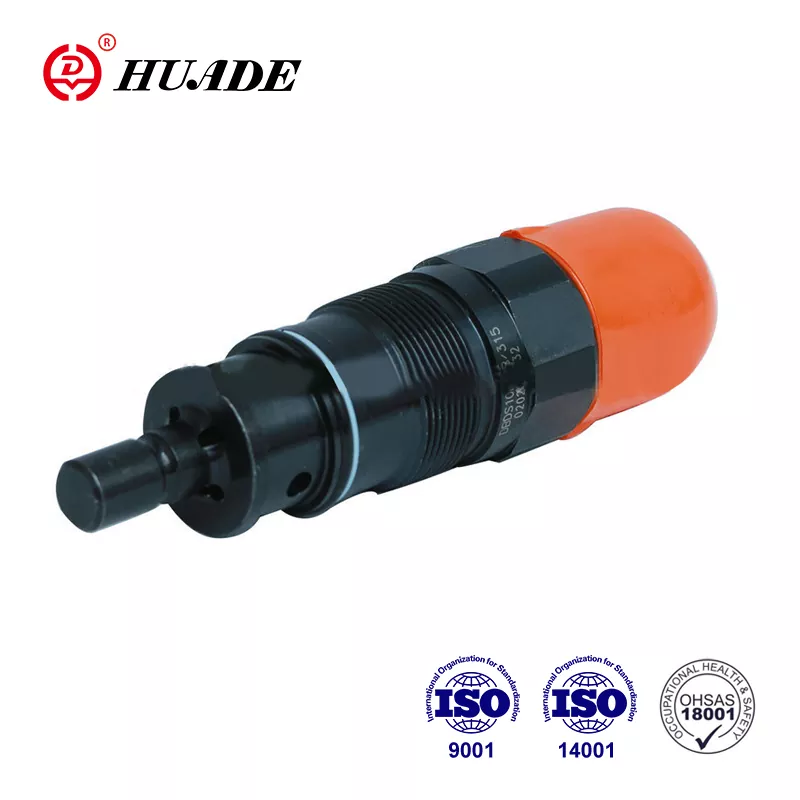

▶ カートリッジバルブとして

▶ ねじ接続の場合

▶ サブプレート取付用

▶ 3 つの圧力調整要素、オプション:

・ロータリノブ

·.16進数。保護キャップ付きヘッドスクリュー

・ロック可能な目盛り付きロータリーノブ

応用：

圧力リリーフバルブ DBD の機能と各部の記号

DBD 圧力リリーフバルブは、直接操作のポペットバルブです。

油圧システム内の圧力を制限するために使用されます。

バルブは主にスリーブ (1)、スプリング (2)、減衰スプール付きポペット (4) (圧力段階 2.5 ～ 40 MPa) またはボール (4) (圧力段階 63 MPa)、および調整要素 (3) で構成されます。システム圧力の設定は、調整要素 (3) によって無限に変更できます。スプリング (2) がポペット (4) をシートに押し付けます。 P チャネルはシステムに接続されています。システム内に存在する圧力がポペット領域 (またはボール) に加えられます。

チャンネル P 内の圧力がスプリング (2) に設定されたバルブを超えて上昇すると、ポペット (4) がスプリング (2) に抗して開きます。圧力流体はチャネル P からチャネル T に流れます。ポペット (4) のストロークはピンによって制限されています。圧力範囲全体にわたって良好な圧力設定を維持するために、圧力範囲は 7 つの圧力段階に分割されています。1 つの圧力ステージは、設定可能な最大動作圧力の特定のスプリングに対応します。

プレッシャーリリーフバルブDBDの構造と記号

DBDのシンボル

知らせ

1.流体は濾過する必要があります。最小フィルター粗さは20㎛です。

2.タンクは密閉し、空気入口にエアフィルターを取り付けてください。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4.バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8が必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
