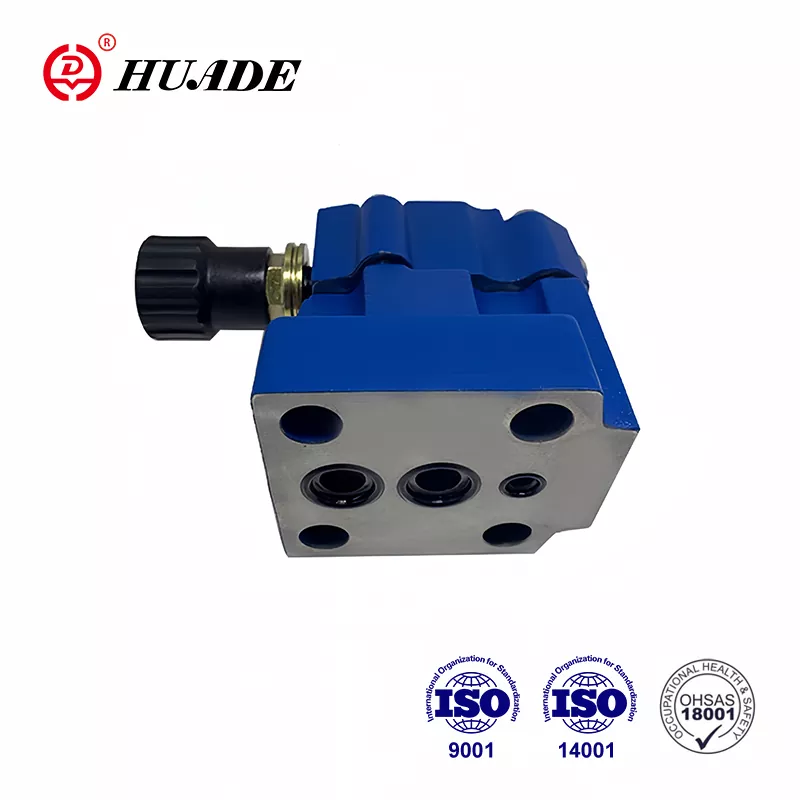

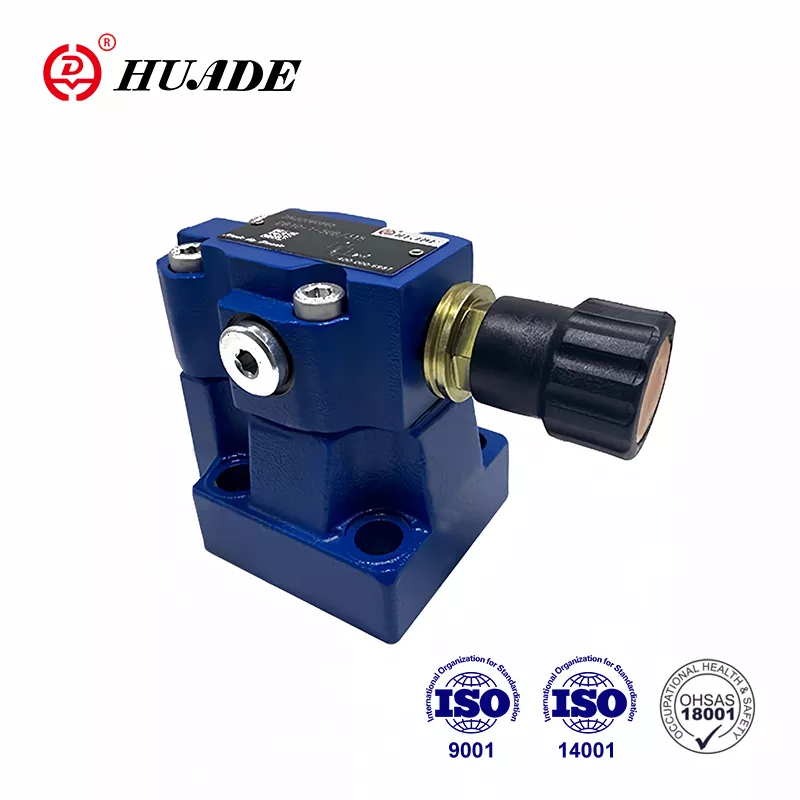

1979 年に設立された Huade Hydraulic は、Rexroth の先進技術を導入することにより、中国の油圧業界のリーダーになりました。 Huade® 圧力リリーフ バルブ DB 10 は、Rexroth の DB10 シリーズと一致します。この工場は国内資源を合理的に活用し、顧客に手頃な価格の油圧バルブを提供しています。同時に、油圧バルブの品質を確保するために、世界中から750台以上の先進的な機械を導入しています。 Huade Hydraulic とその関連企業は ISO9001、ISO14001、OH SAS18001 に合格しました。 Hude® 圧力バルブは、信頼できる品質と安定した性能により、中国および海外で広く販売されています。 Huade Hydraulics は多くの国内有名企業と協力して油圧ソリューションを提供しています。
|
一般的な |
|||||||
|
インストール |
オプション |
||||||
|
重さ |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
サブプレート |
DB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1.2 (DBW と入力すると 1.2Kg 追加) |
||||||
|
DBC10または30(kg) |
1.5 (DBWC10または30追加1.2Kg) |
||||||
|
ネジ付き |
DB..G. （Kg） |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. （Kg） |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
方向切換弁の技術データ |
WE6.../...を参照 |
||||||
|
油圧技術データ |
|||||||
|
ポート A.B の最大使用圧力X(MPa) |
35.0まで |
||||||
|
最大背圧 |
DB(MPa) |
31.5まで |
|||||
|
DBW.6A.(標準ソレノイド)(MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(高出力ソレノイド) (MPa) |
交流(直流) 16.0 |
||||||
|
設定可能圧力 |
最小値(MPa) |
流量依存 (特性曲線を参照) |
|||||
|
最大値(MPa) |
最大5.0、10.0、20.0、31.5、35.0 |
||||||
|
最大流量 |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
サブプレート取付時（L/min） |
250 |
- |
500 |
- |
650 |
||
|
ねじ接続 (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
圧力流体 |
鉱物油（NBRシール用）またはリン酸エステル（FPMシール用） |
||||||
|
圧力流体温度範囲(℃) |
-30 ～ +80 |
||||||
|
粘度範囲 (mm ²/s) |
10～800 |
||||||
|
汚染度 |
NAS 1638 クラス 9。 |
||||||
特徴：
▶ サブプレートの取り付け
▶ Porting pattern to DIN 24 340, form E,ISO 6264 and CETOP - RP 121H
▶ 配管接続
▶ インサート接続
▶ 3 つの調整要素:
。ロータリノブ
。 16 進数。保護キャップ付きヘッドスクリュー
。ロック可能な目盛付きロータリーノブ
▶ 内蔵方向切換スプールバルブによるソレノイド操作によるアンロード
応用：
圧力リリーフバルブ DB 10 は、制御圧力の制限 (DB) または制限に使用されます。
一般的な
タイプ DB 圧力バルブはパイロット操作の圧力リリーフバルブです。
圧力リリーフバルブ (DB) は主に、メインスプールアセンブリ (3) を備えたメインバルブ (1) と圧力調整エレメントを備えたパイロット操作バルブ (2) で構成されています。
圧力リリーフバルブ DB型
ポート A に存在する圧力がメインスプール (3) に作用します。同時に、オリフィス (4) と (5) が取り付けられた制御ライン (6) と (7) を介して、メインスプール (3) のバネ負荷側とボール (8) に圧力が加えられます。 ) パイロット制御弁 (2) にあります。ポート A の圧力がスプリング (9) に設定されたバルブを超えると、ボール (8) がスプリング (9) に抗して開きます。
この信号は、ポート A から制御ライン (10) および (6) を介して内部に届きます。メイン スプール (3) のバネ負荷側の圧力流体は、制御ライン (7)、オリフィス ボア (11) を介して流れます。 ) とボール (8) をスプリング チャンバー (12) に挿入します。タイプ DB...50B/... では制御ライン (13) を介して内部からタンクに流れ、タイプ DB..50/..Y.. では制御ライン (14) を介して外部に流れます。オリフィス(4)と(5)によりメインスプール(3)で圧力降下が発生し、ポートAからポートBへの接続が開きます。設定された作動圧力を維持しながら、圧力流体がポート A からポート B に流れます。
圧力リリーフバルブは、ポート「X」(15) を介してアンロードまたは別の圧力 (第 2 圧力ステージ) に切り替えることができます。
DBの構造…50B
DBの記号…50B
1.流体は濾過する必要があります。最小フィルター粗さは20㎛です。
2.タンクは密閉し、空気入口にエアフィルターを取り付けてください。
3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。
4.バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。
5. バルブと連動する面の粗さは0.8が必要です。
6. 相手材の表面仕上げは0.01/100mmまでとなります。
