油圧ステーションとは何ですか?どのように機能しますか? - コンプリートガイド2025

ボタンを押すだけで 50 トンの重量を持ち上げる力や、ミリメートル単位の精度で巨大な建設機械を制御できることを想像してみてください。これは SF ではありません。世界中で毎日稼働している油圧ステーションの信じられないほどの現実です。

明日の超高層ビルを建設するそびえ立つクレーンから救命医療機器を製造する精密なロボット アームに至るまで、水力発電ユニット (HPU) は現代世界を動かす縁の下の力持ちです。これらの優れた機械は、単純な機械エネルギーを止められない油圧力に変換し、不可能を可能にします。

油圧ステーション (水力発電ユニット、HPU システム、または油圧ポンプ ステーションとも呼ばれます) は、単なる産業機器をはるかに超えています。それは、数え切れないほどの産業の心臓部であり、人間が山を動かすことを可能にする力の倍増装置であり、私たちの未来を形作る精密ツールです。

この包括的なガイドでは、基本原理から 2025 年の最先端のイノベーションまで、これらのエンジニアリングの驚異の背後にある秘密を解き明かします。あなたが意欲的なエンジニアでも、好奇心旺盛な学生でも、知識を深めたい専門家でも、油圧ステーションがどのように業界に革命をもたらし、ほんの数十年前には不可能と思われた可能性を生み出しているかを知ることになるでしょう。

油圧ステーションとは何ですか?

基本的な定義

油圧ステーションは、高圧下で流体 (通常はオイル) を圧送して油圧機器を作動させる完全な動力システムです。これは強力な水ポンプを備えているようなものですが、庭のために水を汲み上げる代わりに、重機に動力を供給するために特殊な油を汲み上げます。

油圧ステーションには、連携して動作するいくつかの重要な部品が含まれています。

• 圧力を生み出すポンプ
• ポンプを動かすためのモーター
• 作動油を貯蔵するタンク
• 流量と圧力を制御するバルブ
• 液体をきれいに保つフィルター

油圧ステーションの主要コンポーネント

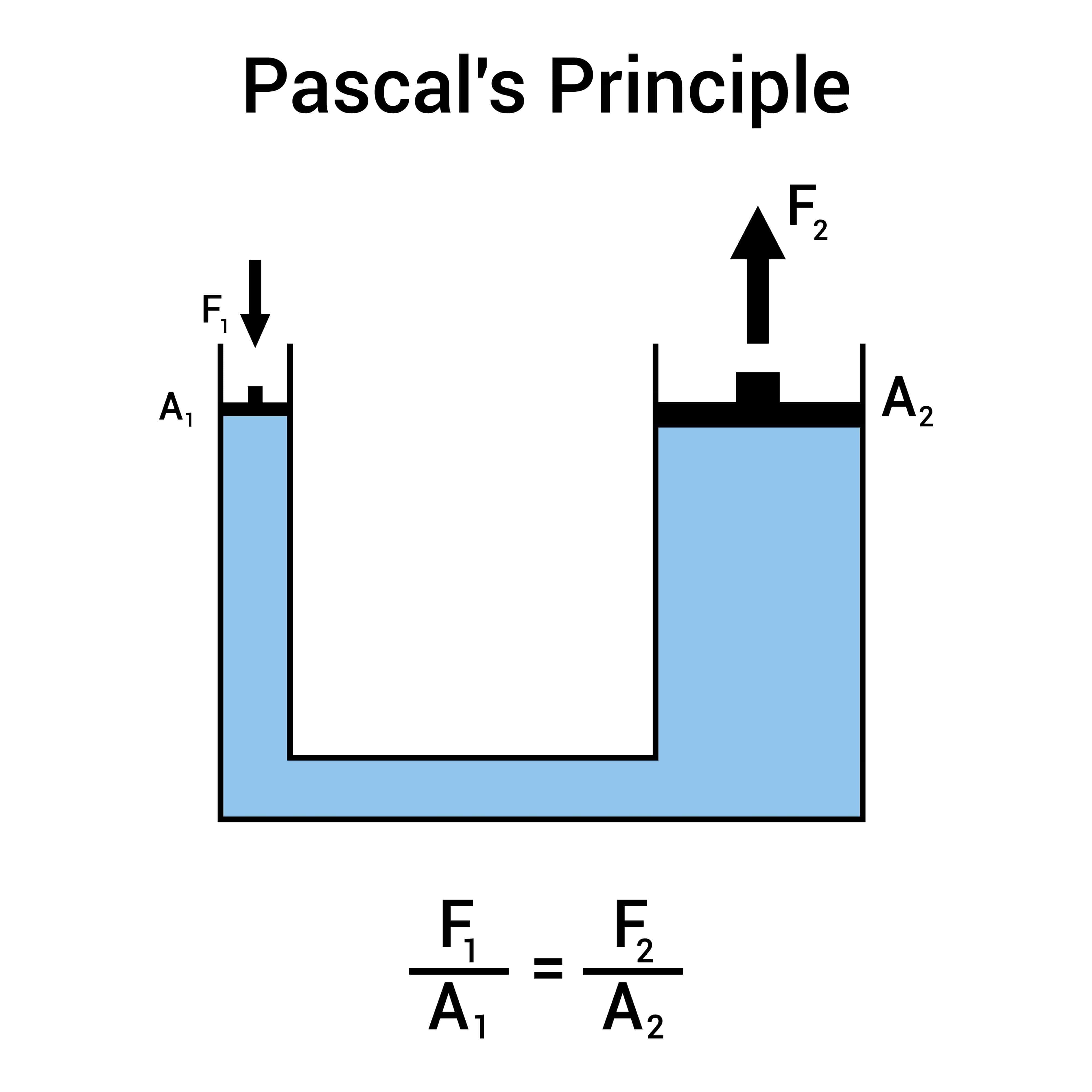

パスカルの法則 – 財団

すべての油圧システムは、1600 年代にフランスの科学者ブレーズ パスカルによって発見されたパスカルの法則によって機能します。この法則は、閉じ込められた流体 (閉鎖系内の油など) に圧力を加えると、その圧力は全方向に均等に広がることを示しています。

これを理解する簡単な方法は次のとおりです。水風船があると想像してください。一部を絞ると、風船内のどこにでも均等に圧力がかかります。油圧システムはこの原理を利用して動力を伝達します。

力がどのように増幅されるか

本当の魔法は、油圧システムが力を増大させるときに起こります。その方法は次のとおりです。

接続された 2 つのシリンダー (小さいシリンダーと大きいシリンダー) があり、小さいシリンダーを押し下げると、大きいシリンダーがより強い力で押し上げられます。トレードオフは、大きなシリンダーの移動距離が短くなるということです。

油圧ジャッキが小さなハンドポンプだけで重い車を持ち上げることができるのはこのためです。

作動油の特性

油圧システムで使用される流体は単なる液体ではありません。これには特別な特性があります。

• 非圧縮性:空気（容易に圧縮される）とは異なり、作動油はあまり圧縮されません。これは、あなたが生み出すすべてのプレッシャーが、仕事をするために直接伝達されることを意味します。
• 潤滑：また、この流体はすべての可動部品を潤滑し、磨耗を軽減します。
• 熱伝達:高温のコンポーネントから熱を逃がすのに役立ちます。
• 安定した：良質な油圧作動油は、圧力や熱を受けても簡単には分解しません。

油圧ステーションの主要コンポーネント

発電コンポーネント

油圧ポンプ

ポンプはあらゆる油圧ステーションの心臓部です。タンクから作動油を吸い込み、高圧で押し出します。主に次の 3 つのタイプがあります。

• ギアポンプ:シンプル、信頼性が高く、手頃な価格。基本的なアプリケーションに適しています。
• ベーンポンプ:より静かに、より効率的に。中負荷用途で使用されます。
• ピストンポンプ:最も強力かつ正確です。重荷重・高圧作業に使用します。

2025 年のイノベーション: 最新のポンプは電子制御による可変容量を備えていることが増えており、実際の負荷要求に基づいて流量と圧力をリアルタイムで最適化できます。

電気モーターまたはエンジン

これにより、ポンプを動作させるための機械的動力が供給されます。ほとんどの油圧ステーションでは、制御が容易で、清掃が容易で信頼性が高いため、電気モーターが使用されています。ポータブルユニットの場合、ガソリンエンジンまたはディーゼルエンジンが一般的です。

2025 年の進歩: 可変周波数ドライブ (VFD) は現在、ほとんどの産業設備で標準となっており、モーターを最適な速度で動作させ、エネルギー消費を大幅に削減できます。

油圧タンク（リザーバー）

タンクは作動油を保管し、ポンプへの供給、気泡の分離、作動油の冷却、汚染物質の沈降など、いくつかの目的を果たします。タンクのサイズは通常、ポンプの 1 分あたりの流量の 2 ～ 3 倍に相当します。

制御および安全コンポーネント

• 圧力リリーフバルブ:重要な安全コンポーネント。圧力が高くなりすぎると、このバルブが自動的に開き、損傷を防ぎます。
• 方向制御弁:これらは、流体が流れる場所 (伸びる、縮む、または停止する) を制御します。最新の電気油圧比例バルブにより、無限可変制御が可能になります。
• 流量制御バルブ:流体が流れる速さを調整し、速度を制御します。
• フィルター:汚れ、金属粉、水を取り除きます。スマート フィルトレーション (2025): 最新のフィルターには、流量制限が問題になる前にオペレーターに警告する目詰まりセンサーが含まれています。

高度な監視および制御システム

• 圧力計とセンサー:最新のシステムは、リアルタイム監視と安全トリガーのためにゲージとデジタルトランスデューサーを組み合わせています。
• 温度監視:高度なシステムは、マルチポイントセンシングと熱問題の予測アラートを提供します。
• 電子コントローラーおよび PLC:現在、ほとんどの産業用ステーションには、リモート監視と最適化のためのクラウド統合を備えたインダストリー 4.0 対応コントローラーが搭載されています。

油圧技術における最新のイノベーション (2025)

電気油圧サーボ システム

電気油圧サーボ システムは、油圧の力と電子制御の精度を組み合わせた、最先端の油圧制御技術です。

サーボ油圧システムとは何ですか?

電気油圧サーボ システムは、電子フィードバック制御を使用して、非常に正確な位置決め、力制御、および動作プロファイルを実現します。単純なオン/オフ バルブを備えた従来の油圧システムとは異なり、サーボ システムは正確な性能を達成するために 1 秒間に何千回もバルブの位置を継続的に調整します。

サーボ油圧技術の利点

• 極めて高い精度:位置精度はマイクロメートル以内。
• プログラム可能なパフォーマンス:複雑な動作プロファイルを保存および呼び出します。
• エネルギー効率:VFD技術によりエネルギー消費を大幅に削減
• より良い製品品質:一貫した再現可能なパフォーマンスにより、製造の成果が向上します。

IoTおよびスマート監視システム

モノのインターネット (IoT) テクノロジーの統合により、油圧ステーションは受動的装置からインテリジェントな自己認識システムに変わりつつあります。

• リアルタイム状態監視:流体の状態、コンポーネントの健全性 (振動、応答時間)、および動作パラメータを継続的に追跡します。
• 予知メンテナンス:機械学習アルゴリズムはセンサーデータを分析してコンポーネントの故障を数日または数週間前に予測し、計画外のダウンタイムを 50 ～ 70% 削減します。
• 統合：ERP および生産システムに接続して、メンテナンスのスケジュールを自動化します。

ハイブリッド油圧-電気システム

2025 年の最新フロンティアは、油圧力と電気駆動技術を組み合わせたハイブリッド システムの出現です。これには、電気油圧アクチュエータ (EHA) と、減速中にエネルギーを回収するエネルギー回収システムが含まれます。

油圧ステーションの仕組み: 段階的なプロセス

流体の流れを完全に追跡すると、油圧ステーションがどのように機能するかを理解するのが容易になります。

1. 水分摂取量:ポンプは、吸引ストレーナを介してタンクから液体を吸い出します。
2. 加圧:ポンプは流体を圧縮し、高圧 (500 ～ 10,000+ PSI) でシステムに押し込みます。2025 特徴: 可変容量ポンプは、需要に合わせて出力を自動的に調整します。
3. フロー制御:バルブは必要な場所に流体を送り、交通管制官のように機能します。比例バルブにより、スムーズな可変制御が可能になります。
4. 仕事のパフォーマンス:加圧流体はアクチュエーター (シリンダー/モーター) に到達し、そこで油圧エネルギーが機械エネルギーに変換されます。
5. 戻りの流れ:液体はリターンフィルターを通ってタンクに戻り、汚染物を捕集します。
6. コンディショニング：タンクに戻ると、液体は冷却され、気泡が放出され、次のサイクルの前に落ち着きます。

オープンループシステムとクローズドループシステム

• オープンループ:液は直接タンクに戻ります。利点: 冷却の向上、設計の簡素化、コストの削減。
• 閉ループ:流体はポンプとアクチュエーターの間を直接循環します。利点: よりコンパクト、より高い効率、より速い応答。

油圧ステーションの種類

ポンプ構成別

• 固定排気量:シンプル、信頼性、低コスト。定速アプリケーションに適しています。
• 可変変位:エネルギー効率と制御の向上。産業用アプリケーションの最新標準。

電源別

• 電気:工場で最も一般的です。正確、クリーン、自動化が簡単。
• エンジン駆動:ガソリンまたはディーゼル。持ち運び可能で独立しているため、屋外での作業に最適です。

携帯性による

• 静止:恒久的に設置され、より大型で、複数のマシンに対応します。
• ポータブル：フィールドサービス用に、車輪付きまたは手持ち式の自己完結型。

圧力定格別

• インテリジェンス (2025 年の機能):基本的なアプリケーション、より簡単なメンテナンス。
• 中圧 (1,000 ～ 3,000 PSI):標準的な工業用。
• 高圧 (>3,000 PSI):最小スペースで最大パワー。重労働。

さまざまな業界にわたるアプリケーション

建設および重機

• 掘削機:ブーム、アーム、バケット、履帯を制御します。
• クレーン:安全荷重監視によるスムーズな昇降制御を実現します。
• コンクリートポンプ:長いホースを通してコンクリートを押し込みます。

製造および産業

• 工作機械:プレスブレーキ、油圧プレス、射出成形。
• マテリアルハンドリング:フォークリフト、コンベアの位置決め、ロボットシステム。

農業と農業

• トラクター:パワーステアリング、作業機制御、ローダー。
• 収穫:コンバインとベーラーは作物の処理に油圧を使用します。

自動車と輸送

• 車両用リフト:修理工場には必需品です。
• ゴミ収集車:圧縮メカニズム。
• ダンプトラック:ベッドの上げ下げ。

海洋、海洋、航空宇宙

• 海兵隊:ステアリング システム、デッキ クレーン、アンカー ウィンドラス。
• オフショア:掘削リグとパイプの取り扱い (多くの場合、リモート監視付き)。
• 航空機：生分解性流体、エネルギー回収、カーボンニュートラル システム。

パフォーマンスの要因と利点

主要なパフォーマンス指標

• 流量 (GPM/LPM):速度を決定します。
• 動作圧力 (PSI/バール):力を決定します。
• トラクター:流量と圧力に基づいて計算されます。
• 効率：通常は 70 ～ 85% です。 VFD はこれをさらに押し上げる可能性があります。

解決策: エア抜きし、しっかりと取り付けてください。

予防保守

• 液体管理:四半期ごとに汚染をテストします。時間だけでなく、状況に応じて変更します。
• フィルターのメンテナンス:差圧を確認してください。スマート アラートを使用します。
• コンポーネントの検査:ポンプの騒音を監視し、バルブの漏れをチェックし、ホースを検査します。

安全上の考慮事項

• 圧力による危険性:メンテナンス前には必ず減圧を行ってください。
• 液体の危険性:注射による怪我や火傷に注意してください。
• スマートな機能:最新のシステムには自動緊急停止機能が備わっています。

今後の動向と結論

今後の動向

• デジタル化と AI:シミュレーションのための予測分析とデジタルツイン。
• 持続可能性:生分解性流体、エネルギー回収、カーボンニュートラル システム。
• 小型化:コンパクトな高圧システムと一体型ユニット。
• 接続性:5G 統合とエッジ コンピューティング。
• 高出力:スマートな自己修復シールと複合コンポーネント。

結論

油圧ステーションは現代の産業にとって依然として不可欠であり、時代遅れの技術であるどころか、21 世紀の需要を満たすために急速に進化しています。電気油圧サーボ制御、IoT モニタリング、可変周波数ドライブ、その他のスマート テクノロジーの統合により、従来の電力の利点と最新の効率およびインテリジェンスを組み合わせた新世代の油圧システムが生み出されています。

フィールドサービス用の小型ポータブルユニットを操作している場合でも、数十の大型定置油圧ステーションを備えた施設を管理している場合でも、パフォーマンス、効率、信頼性を最大化するには、基本原則と最先端のイノベーションの両方を理解することが不可欠です。
