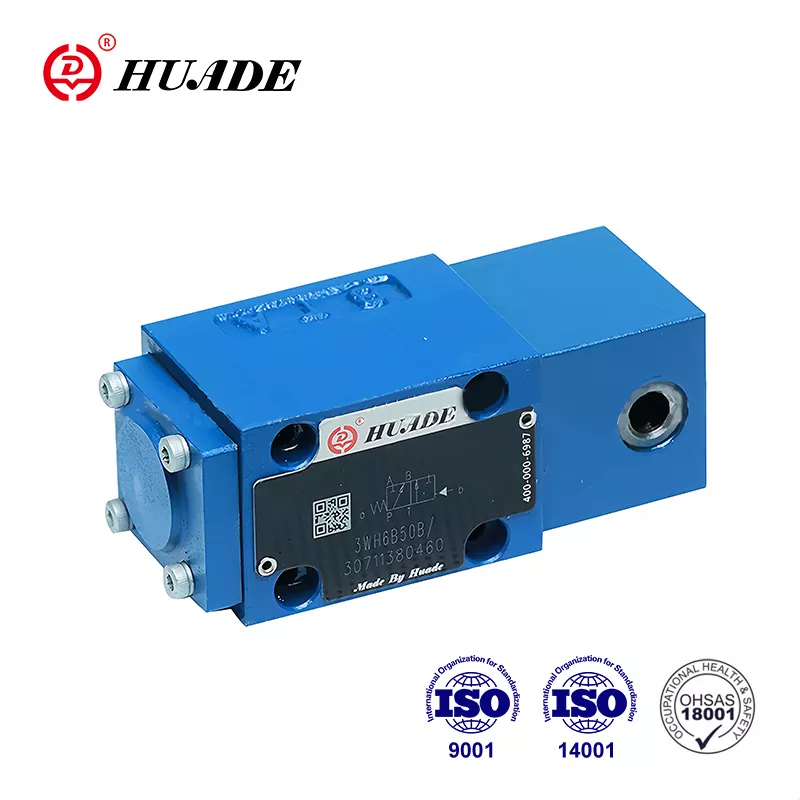

方向制御弁WH

中国の油圧産業の大手メーカーとして、Huade Hydraulic は Rexroth と 2 回の長期協力経験を持っています。 Huade® 方向制御バルブ タイプ WH は、このラインの類似製品よりも高度な技術と耐久性を備えています。 Huade は油圧製品の高品質を保証するために、世界中から輸入した 750 台以上の高度な生産設備を運用しています。このラインの同様の製品よりも高度な技術と耐久性を備えています。工場は国際規格、すなわち ISO9001、ISO14001、OH SAS18001 に準拠しています。 Huade Hydraulic が製造する一連の方向弁は船舶用油圧システムで広く使用されています。 Huade は海洋業界で巨大な顧客グループを所有しています。

方向制御弁WHの製品パラメータ

方向制御弁WHの製品特長と用途

特徴：

▶ 直動形方向切換スプール弁

▶ オプションのストロークリミット付き 2 ポジションバルブ

▶ サブプレートの取り付け

▶ Din 24 340 フォーム A、ISO 4401、および CETOP に準拠した取り付けパターン - RP 121H

応用：

WHバルブは油圧操作の方向切換スプールバルブです。流れの停止、開始、方向の制御に使用されます。

方向制御弁WHの機能・各部

方向制御弁は主に、ハウジング (1)、1 つまたは 2 つの操作要素 (2) (油圧、空圧操作シリンダ)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。

停止時、制御スプール (3) はリターンスプリング (3) によって中央または開始位置に保たれます (インパルスバルブを除く)。

制御スプール (3) は、操作要素によって必要な切り替え位置に押し込まれます。

戻り止めを使用する場合は、..OF/ と入力します。

油圧または空圧操作の方向制御バルブは、戻り止め付きの 2 ポジション バルブとしても利用できます (5)。戻り止め付きの操作要素を使用すると、すべてのスイッチ位置がロックされる場合があります。

リターンスプリングなし、戻り止めなし、タイプ..O/。

リターンスプリングや戻り止めのない操作要素を使用する場合、静止時のスイッチング位置は定義されません。

構造図

カートリッジスロットル

所定の動作条件での切り替え手順中にバルブの性能限界を超える流量が発生した場合には、カートリッジ スロットルの使用が必要になります。

方向弁の P チャネルに差し込まれます。
