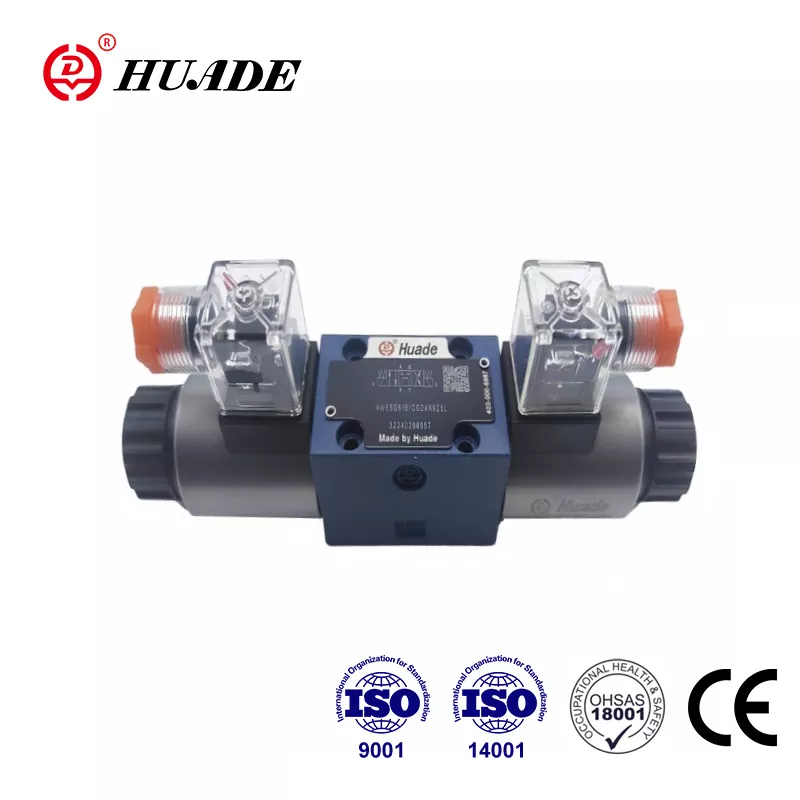

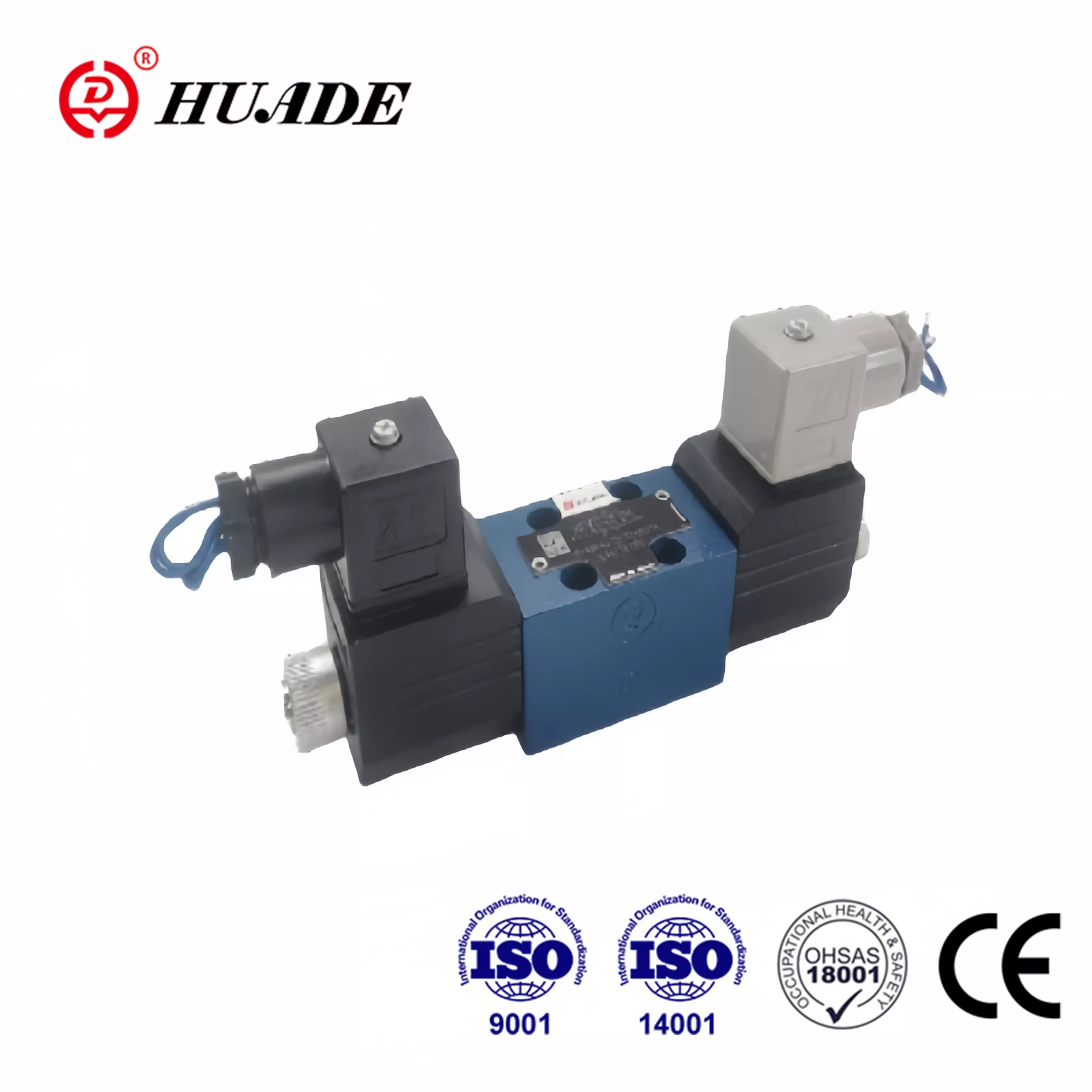

レックスロス用方向制御弁 WE 4

Huafilter は、中国の北京華徳油圧工業グループの唯一の海外代理店です。当社の主な事業は、Huade® 油圧方向切換スプールバルブの供給と油圧システムの修理です。当社は、販売したレックスロス用方向制御弁 WE 4 の品質を 1 年間保証します。このラインの同様の製品よりも高度な技術と耐久性を備えています。品質は必ずお客様のご要望にお応えできるものと確信しております。経験豊富なエンジニアがタイムリーな技術サポートを提供し、優れたアフターサービスを提供します。私たちは世界中のパートナーとのWin-Winの協力を心から歓迎します。

製品説明

1979 年からの中国とドイツ政府間の戦略的協力により、Huade はレックスロスの最先端技術を導入しました。 Huade® WE 4 方向スプールバルブは、Rexroth が提供する同じモデルの手頃な価格の代替品です。 Huade は品質を非常に重視しています。 Huade は、すべての方向性バルブが優れた性能を備えていることを確認するための厳格な試験システムを備えています。電磁弁シリーズはCE認証を取得しています。 Huade® 油圧バルブは、エンジニアリングおよび建設機械、冶金、工作機械、環境保護、造船、航空宇宙、鉄道輸送、石油および石油化学、軍事産業およびその他の分野で広く使用されています。中国の信頼できるナショナルブランドです。

Rexroth 用方向制御弁 WE 4 の製品パラメータ

油圧技術データ
最高使用圧力 - A,B,Pポート（㎫）		21.0まで
ポートT（㎫）		10.0 . 記号 A または B ポート T は漏れポートとして使用する必要があります作動圧力が許容タンク圧力を超えている場合
最大流量(L/min)		25まで
Pressure fluid		鉱物油またはリン酸エステル
粘度範囲 (mm2/s)		2.8～500
圧力流体温度範囲（℃）		-30～+80
汚染度(㎛)		油圧作動油の最大許容汚染度は NAS 1638 クラス 9 です。したがって、最小保持率 β≥ 75 のフィルターを推奨します。
重量(kg)		1ソレノイド付バルブ 0.9 2ソレノイド付きバルブ 1.3
電気技術データ
使用可能電圧(V)		12. 24.220.110R 220R
消費電力(W)		22
義務		継続的な
切り替え時間	オン (ミリ秒)	20～30
	オフ (ミリ秒)	10～20
最大。周囲温度（℃）		+50
最大。コイル温度（℃）		+150
DIN 40 050 に準拠した保護		IP65
スイッチング周波数 (サイクル/h)		15000
電気接続では、保護導体 (PE) を関連規制に従って接続する必要があります。

レックスロス用方向制御弁WE4の製品特長と用途

特徴：

▶ WE 4 タイプの方向制御弁は、ソレノイド操作の方向制御スプール弁です。

▶ 直流または交流の湿式ピンソレノイド

▶ ISO 4401 および CETOP - RP 121H への移植パターン

応用：

WE 4 タイプの方向弁は、ソレノイド操作の方向性スプール弁です。流体の開始、停止、方向を制御します。

レックスロス用方向制御弁 WE 4 の機能、部位、記号

これらの方向制御弁は基本的に、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターンスプリング (4) で構成されます。

コントロールスプール (3) は、リターンスプリング (4) によって中央または初期位置に保持されます (戻り止めスプールを除く)。制御スプール(3)は湿式ピンソレノイド(2)を介して作動します。通電状態です。ソレノイド (2) の力は、プランジャー (5) を介して制御スプール (3) に作用し、制御スプール (3) を静止位置から所望の最終位置に移動させます。したがって、P から A および B から Tor P から B および A から T への必要なフローパターンが選択されます。ソレノイド(2)の通電が遮断されると、制御スプール(3)は中立位置に戻ります。

このバージョンは、2 つの切り替え位置とリターンスプリング (4) による位置を備えた方向制御弁です。カバー付きマニュアルオーバーライドが装備されているため、コントロールスプール (3) を手動で操作することができます。

ソレノイドに通電します。

4WE 4-10B の断面図
