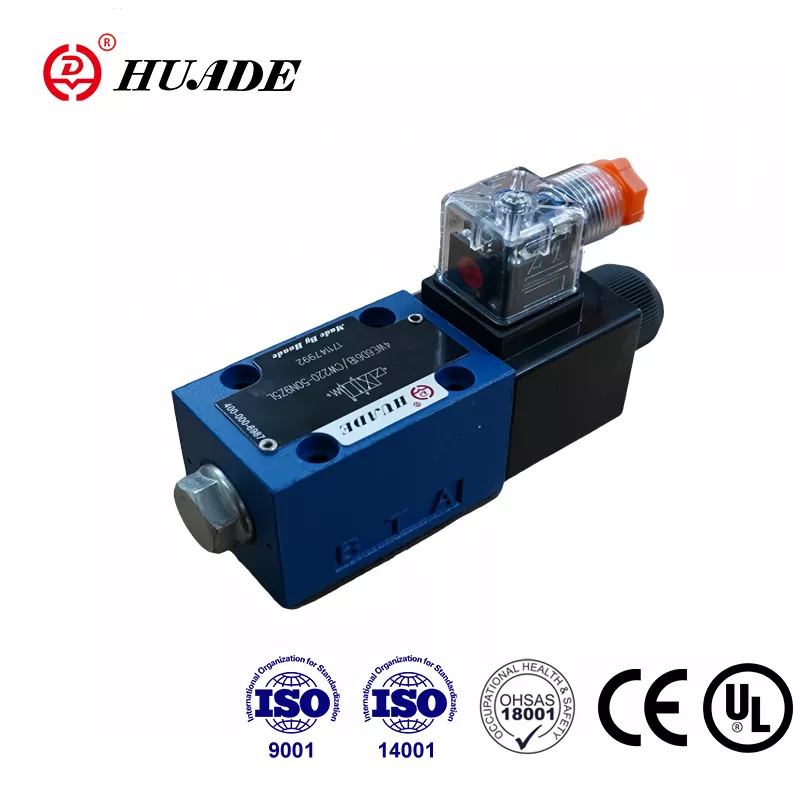

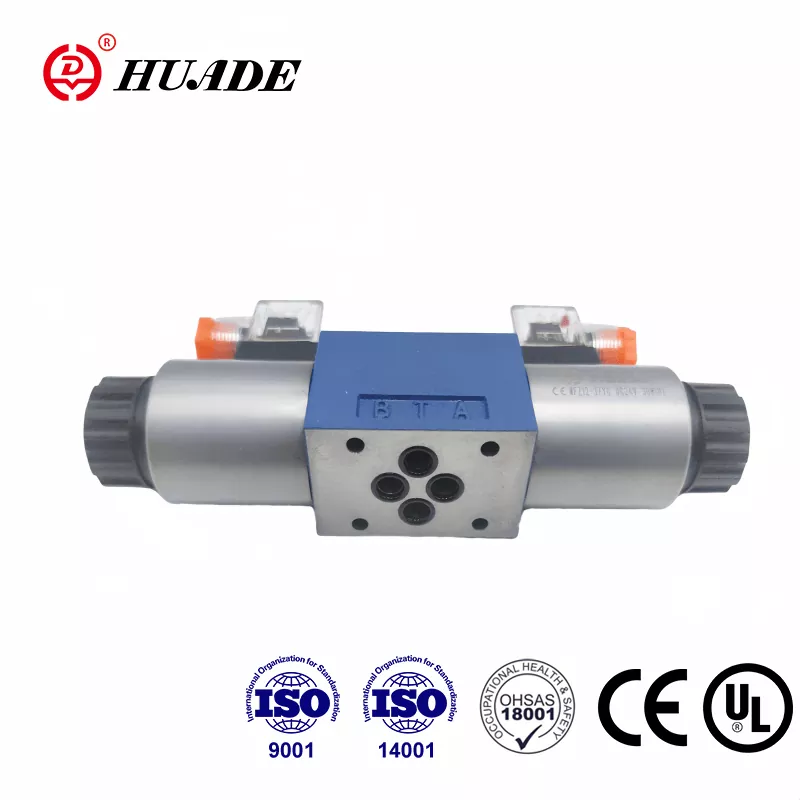

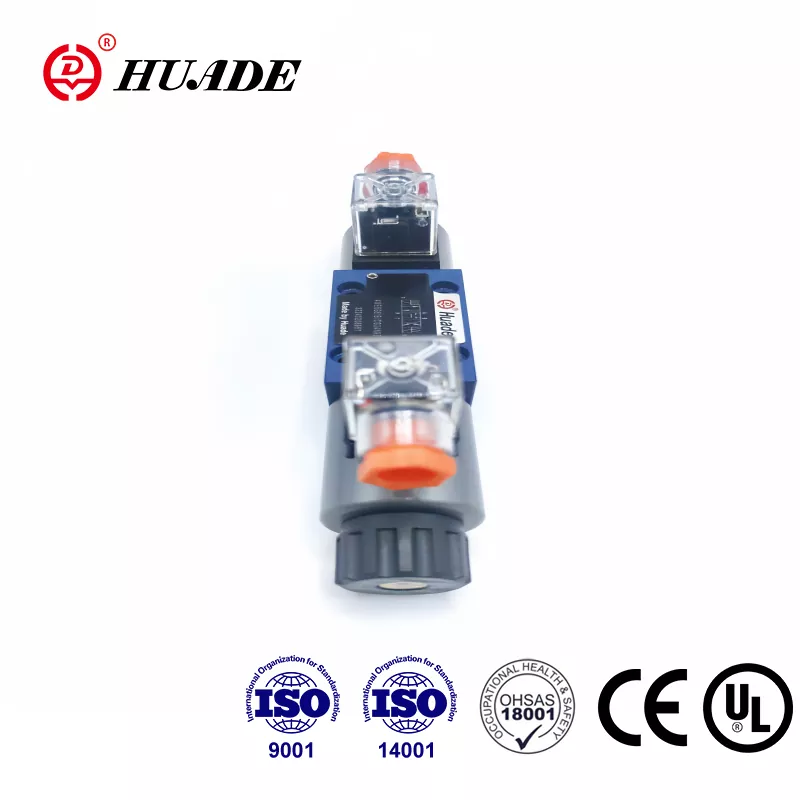

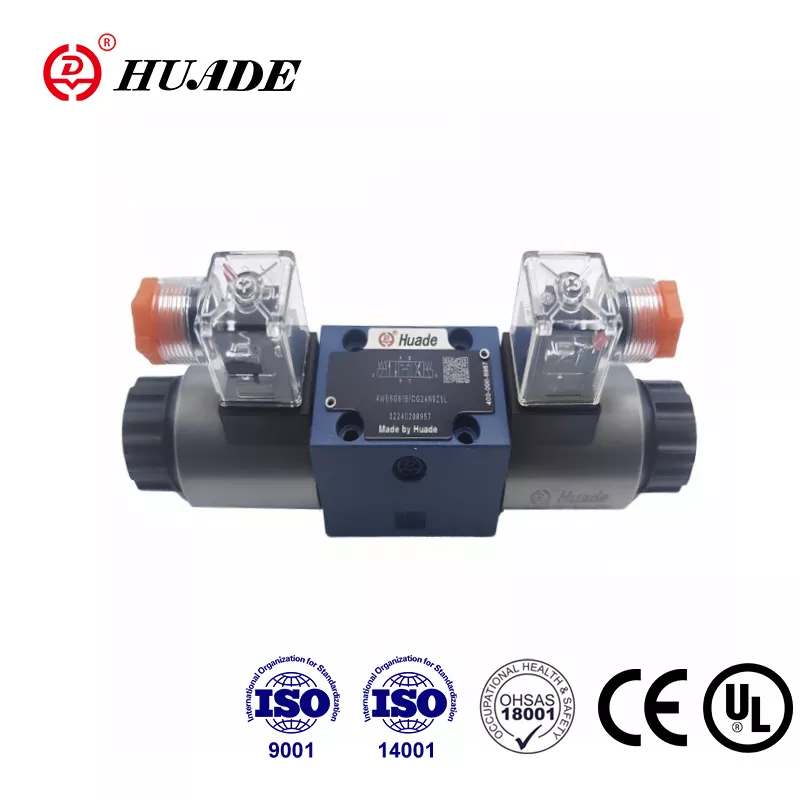

1979 年からの Rexroth との 2 回にわたる長期協力により、Huade® 4WE 6 シリーズ方向性スプール バルブは、Rexroth の同じモデルに代わる手頃な価格の代替品となります。最も人気があり、広く使用されている方向切換弁の 1 つです。 Huade は、世界中から輸入した 750 台の高度な機器と、油圧バルブの優れた性能を保証する厳格な試験システムを備えています。研究開発・生産管理システムはISO9001、ISO14001、ISO45001に準拠しています。すべてのソレノイド方向切換弁は CE 認定を受けています。 Huade® 油圧バルブは、中国のエンジニアリングおよび建設機械、冶金、工作機械、環境保護、造船、航空宇宙、鉄道輸送、石油および石油化学、軍事産業およびその他の分野で広く使用されています。
|
油圧 |
|||
|
最高使用圧力 A,B,P ポート (Mpa) |
35.0まで |
||
|
ポート T (㎫) |
21(-);16(～) |
||
|
記号 A と B の場合、ポート T はドレンポートとして使用する必要があります |
|||
|
最大流量 (L/分) |
80(-);60(～) |
||
|
圧力流体 |
鉱物油またはリン酸エステル |
||
|
粘度範囲 (mm2/s) |
2.8～500 |
||
|
圧力流体温度範囲 （℃） |
-30～+80 |
||
|
汚染度 |
NAS 1638 クラス 9 に対する油圧作動油の最大許容汚染度。 |
||
|
電気 |
|||
|
電圧の種類 |
直流 |
AC50/60Hz |
|
|
使用可能電圧(V) |
12、24、42、60、96 |
42、110、120、230 |
|
|
110、180、205、220 |
50/60Hz |
||
|
消費電力 (W) |
30 |
||
|
保持力(VA) |
- |
50 |
|
|
スイッチオン電力 (VA) |
- |
220 |
|
|
義務 |
継続的な |
||
|
IS0 6403への切り替え時間 |
オン (ミリ秒) |
25～45 |
10～20 |
|
オフ (ミリ秒) |
10～25 |
15～40 |
|
|
DIN に準拠した保護 |
IP65 |
||
|
スイッチング周波数 (サイクル/h) |
15000まで |
7200まで |
|
|
電気接続では保護導体 (PE) |
|||
特徴：
▶ 直接ソレノイド作動の方向性スプールバルブの高性能バージョン
▶ 取り外し可能なコイルを備えたウェットピン DC または AC ソレノイド
▶ ソレノイドコイルは90°回転可能
▶ コイル交換時に耐圧チャンバーを開ける必要はありません。
▶ 個別接続または中央接続としての電気接続
▶ ハンドオーバーライド、オプション
▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H
応用：
タイプ 4WE 6 D の方向制御弁は、ソレノイド操作の方向制御スプール弁です。流体の開始、停止、方向を制御します。
基本的に方向制御バルブは、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。非通電状態では、制御スプール (3) はリターン スプリング (4) によって中立位置または初期位置に保持されます (インパルス スプールを除く)。制御スプール (3) は湿式ピン ソレノイド (2) によって作動します。 。ソレノイド (2) の力は、プランジャー (5) を介して制御スプール (3) に作用し、これを中立位置から必要な最終位置まで押します。これにより、P から A、B から T または P への自由流が得られます。 Bへ、AからTへ。
ソレノイド (2) が消勢されると、制御スプール (3) はリターンスプリング (4) によって中立位置に戻ります。
オプションのハンドオーバーライド (6) を使用すると、ソレノイドに通電せずに制御スプール (3) を動かすことができます。
WE6 61Bの構造図
