フロー制御バルブ製造プロセスからHVACシステムまで、無数の産業用アプリケーションの重要なコンポーネントです。これらの重要なデバイスは、パイプラインを介して流体の流量を調節し、最適なシステムのパフォーマンスと効率を確保します。フロー制御バルブを適切に調整する方法を理解することは、システムの安定性を維持し、機器の損傷を防ぎ、望ましい運用パラメーターを達成するために重要です。
調整手順に飛び込む前に、フロー制御バルブが何をし、どのように動作するかを理解することが重要です。フロー制御バルブは、流れのオリフィスのサイズを変化させることにより、パイプラインを通過する流体の通過を制限または許可します。この規制は、グローブバルブ、針バルブ、ボールバルブ、バタフライバルブなど、さまざまなバルブ設計を通じて達成され、それぞれ特定のアプリケーションとフロー要件に適しています。
これらのバルブの主な機能は、上流の圧力の変動に関係なく、一貫した流量を維持することです。この特性により、化学処理、水処理、燃料送達システムなど、正確なフロー制御が不可欠なプロセスで非常に貴重になります。
手動フロー制御バルブは、調整するのに最も簡単です。これらのバルブは、バルブの位置を直接制御するハンドホイールまたはレバーを備えています。調整には、手輪を時計回りに回して、流れまたは反時計回りに流れを減らして流れを増やすことが含まれます。手動調整を成功させるための鍵は、段階的な変更を加え、システムが調整間で安定することを可能にすることにあります。
マニュアルバルブを調整するときは、少しずつ開始します。通常、一度に4分の1ターン以下です。このアプローチは、下流の機器に損傷を与えたり、システムの不安定性を生み出す可能性のある突然の圧力の変化を防ぎます。調整中にシステムの圧力とフローの測定値を常に監視して、目的の結果を確実に達成してください。
自動流量制御バルブは、圧縮された空気、電気、または油圧を搭載したアクチュエーターを使用して、バルブの位置を調整します。これらのバルブには、正確なポジショニングを確保するためのフィードバックを提供するポジショナーが含まれます。自動バルブの調整には、通常、コンポーネントを手動で回転させるのではなく、制御信号またはセットポイントを変更することが含まれます。
空気圧アクチュエーターの場合、調整がアクチュエータに空気圧信号を変更する必要がある場合があります。電気アクチュエーターは、制御電圧の変更が必要になる場合がありますが、油圧アクチュエーターは油圧圧力調整が必要です。適切な信号範囲と調整手順については、常にメーカーの仕様を参照してください。

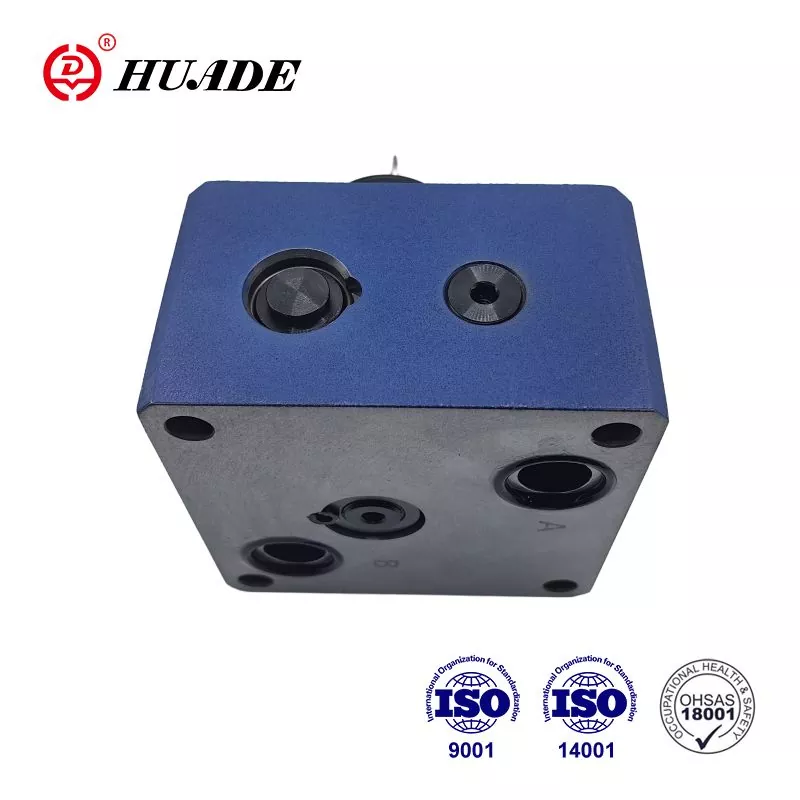

圧力補償バルブは、圧力の変動にもかかわらず一定の流量を維持するように自動的に調整します。これらの洗練されたデバイスには、圧力の変化に応答する内部メカニズムが含まれます。調整には、通常、調整ネジまたはダイヤルを使用して目的の流量を設定することが含まれ、バルブ内のスプリング張力またはオリフィスのサイズが変更されます。
段階的な調整手順
バルブ調整を開始する前に、必要なツールと安全装置を確実に持っていることを確認してください。これには、適切なレンチ、圧力ゲージ、フローメーター、および個人用保護具が含まれます。バルブメーカーのドキュメントを確認して、特定の調整手順と安全上の注意事項を理解してください。
システムが通常の条件下で動作していること、およびすべての安全プロトコルが整っていることを確認します。分離バルブが適切に配置されており、必要に応じてバイパスシステムが利用可能であることを確認してください。ベースライン測定として電流流量と圧力測定値を文書化します。
流量、上流の圧力、下流の圧力、温度など、現在のシステムパラメーターを記録することから始めます。このベースラインデータは、現在のバルブのパフォーマンスを理解し、調整の有効性の基準点を提供します。
利用可能な場合は、バルブの現在の位置インジケーターを確認してください。多くのバルブには、開口部を示す位置マーカーまたはスケールが含まれます。この情報は、必要に応じてどのくらいの調整が必要かを理解し、必要に応じて元の位置に戻るために価値があります。
小さな増分変更で調整を開始します。手動バルブの場合は、四分の一ターンの増分から始めて、システムの応答を観察します。システムが安定するための調整の間に適切な時間を確保します。これには通常数分かかりますが、システムのサイズと流体特性によって異なる場合があります。
調整中は、キャリブレーションされたフローメーターを使用して、流量を継続的に監視します。実際の流量を目的のセットポイントと比較し、必要に応じて追加の調整を行います。バルブの応答は必ずしも線形ではないため、フローの変化はバルブの位置の変化に比例しない可能性があることを忘れないでください。
希望の流量をほぼ達成したら、微調整調整を開始します。このフェーズには、忍耐とシステムの動作を慎重に観察する必要があります。より小さな調整を行い、変更間の安定化のための時間を増やします。
システムの圧力の変動と流れの安定性に注意してください。バルブを横切る過度の圧力低下は、過剰制限を示す可能性がありますが、不十分な圧力差は、フロー制御が不十分であることを示唆する可能性があります。目標は、適切なシステム圧力を維持しながら、希望する速度で安定した制御フローを達成することです。
一般的な調整の課題とソリューション
バルブハンティングは、バルブがシステムの変動に応じて位置を連続的に調整し、不安定な流れ条件を作成するときに発生します。この問題は、多くの場合、自動バルブの不適切なゲイン設定または不十分なシステムの減衰に起因します。ソリューションには、コントローラーのゲイン設定の調整、減衰オリフィスの追加、アキュムレータタンクのインストールにシステムの応答を滑らかにすることが含まれます。
一部のバルブは、特定のアプリケーションに十分なフロー制御範囲を提供しない場合があります。この制限は、非常に低い流量を達成できない、または高流量での過度の圧力低下を達成できないと明らかにする可能性があります。ソリューションには、異なるバルブトリムの設置、直列または並列構成の複数のバルブを使用する、または異なるフロー特性を持つバルブの選択が含まれます。
フロー制御バルブ全体の過度の圧力降下は、システムの効率を低下させ、運用上の問題を引き起こす可能性があります。バルブを調整するときは、圧力差を監視し、許容できる制限内にとどまることを確認します。圧力降下が過剰になった場合は、より大きなバルブを設置するか、より良い流量特性を持つ異なるバルブ設計を使用することを検討してください。
最適なフロー制御バルブの性能には、定期的なメンテナンスが不可欠です。バルブの動作に影響を与える可能性のある摩耗、腐食、または損傷をチェックするために、定期的な検査スケジュールを確立します。メーカーが推奨するように、バルブコンポーネントを清掃または交換します。
可能であれば、継続的な監視システムを実装して、時間の経過とともにバルブのパフォーマンスを追跡します。この監視は、バルブ特性の徐々に変化を特定し、潜在的な問題の早期警告を提供するのに役立ちます。最新のデジタル制御システムは、分析とトラブルシューティングのために、バルブの位置、流量、および圧力測定値を記録できます。
フロー制御バルブを調整するときは、常に安全性を優先してください。加圧システムで作業するときに、適切なロックアウト/タグアウト手順に従っていることを確認してください。適切な個人用保護具を使用し、会社の安全プロトコルに従ってください。
制御されている流体に関連する潜在的な危険に注意してください。一部のアプリケーションには、危険な化学物質、高温、または特別な予防策を必要とする高圧が含まれます。調整手順中に、バルブの圧力評価または動作温度を超えないでください。
適切なフロー制御バルブ調整は、バルブの原則を理解し、システムの動作を注意深く観察し、調整プロセス中の忍耐を必要とする科学であり、科学の両方です。成功は、系統的なアプローチ、正確な測定、および安全プロトコルへの注意に依存します。
定期的なメンテナンスと監視により、継続的な最適なパフォーマンスが確保され、費用のかかるシステムの故障を防ぐのに役立ちます。手動バルブを使用しても自動バルブを使用していようと、重要な原則は一貫性を保ちます。段階的な調整を行い、システムの応答を監視し、プロセス全体で安全性を優先します。
これらのガイドラインに従って、バルブ調整への体系的なアプローチに焦点を当てることにより、オペレーターはシステムの効率と信頼性を高める正確なフロー制御を実現できます。各システムは一意であり、調整手順を特定のアプリケーションと動作条件に適合させる必要がある場合があることを忘れないでください。
