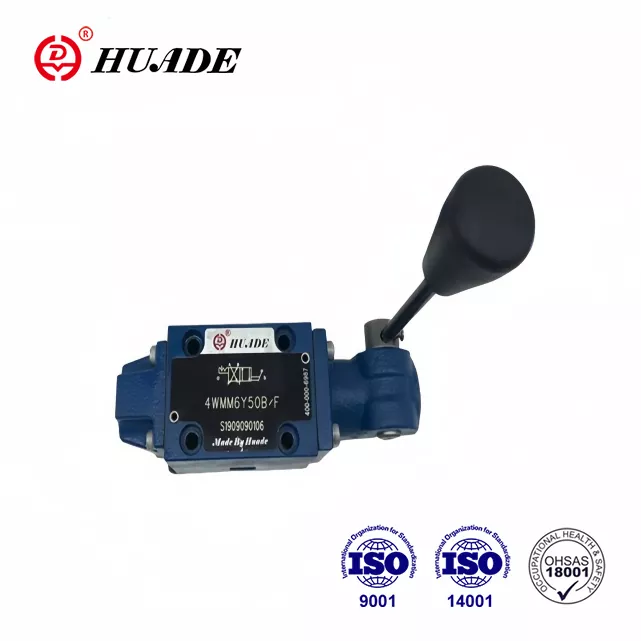

方向制御弁 WMM 6

Huafilter の主な事業は、Huade® 油圧方向切換弁の供給と油圧システムの修理です。当社は2023年よりHuade社の唯一の海外代理店となりました。この方向制御弁WMM 6がお客様のニーズを満たすことを保証します。このラインの同様の製品よりも高度な技術と耐久性を備えています。中国や海外でも盛んに販売されています。当社は、Rexroth モデルに適合するサービスを提供できる経験豊富なエンジニアによる優れたアフターサービスを提供します。相互の成功のために世界中のバイヤーと協力することを歓迎します。

製品説明

Huade と Rexroth 間の 2 つの長期協力経験により、WMM 6 バルブは Rexroth® の同じモデルを完全に置き換えることができます。 Huade® WMM 6 の価格はよりリーズナブルです。高品質かつ低価格で競争力があります。 Huade は、米国、日本、ドイツ、スイスから輸入した 750 台以上の生産設備を運用しています。非常に厳格なテストシステムにより品質に重点を置いています。工場はISO9001、ISO14001、OH SAS18001を取得しています。中国の信頼できるナショナルブランドです。 Huadeの油圧バルブは、その優れた性能により軍事産業やその他の分野で広く使用されています。

方向制御弁 WMM 6 の製品パラメータ

技術データ (これらのパラメータ以外の用途については、お問い合わせください。)
サイズ		6	10	16	25
最大作動圧力	ポートA.B.P(㎫)	31.5まで		35まで
	ポートT(㎫)	16まで	15まで	25まで	25まで
最大流量(L/min)		60まで	100まで	300まで	450まで
流れ断面積（制御位置0）		記号 Q の場合、公称断面積の 6% 記号 W の場合、公称断面積の 3%		記号 Q、V の場合、公称断面積の 16% 記号 W の場合、公称断面積の 3%

圧力流体		鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲（℃）		-30～+80
粘度範囲 (mm2/s)		2.8～500
重量(kg)		約1.4	約3.3	約8	約17
ハンドルで電源を制御 (N)		戻り圧力なしで約20 戻り圧力なしで約30	回り止め付約16～23 戻り止めなし約20~27	約75	約120

方向制御弁 WMM 6 の製品特長と用途

特徴：

▶ ハンドレバー付き直動式方向切換スプールバルブ

▶ スプリングリターンまたは戻り止め付き（オプション）

▶ サブプレート取付用

▶ 小型、大流量、優れた信頼性

▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H

応用：

方向切換弁タイプ WMM 6 は、同じサイズの他のサンドイッチバルブと併用できます。建設機械、化学機械、軽産業機械、機関車などの産業で広く使用されています。

方向制御弁 WMM 6 の機能、部位、記号

The WMM 6 directional valves are hand lever actuated directional spool valves.They control the start, stop and direction of a flow.

方向切換弁は基本的に、ハウジング①、ハンドレバー②、コントロールプール③、および 1 つまたは 2 つのリターンスプリング④で構成されます。非操作状態では、コントロールスプール③はリターンスプリング④によって中立位置または初期位置に保持されます。制御スプール③はハンドレバー②を介して作動し、これはジョイントとピン⑤を介して制御スプール③に直接作用します。これにより、スプールは静止位置から必要な切り替え位置に移動する。ハンドレバー②を切換位置ゼロに戻すと、リターンスプリング④を介してスプール③が中立位置に戻ります。

4WMM../F..型（回り止め付）

これらのバルブは、戻り止めが取り付けられた 2 または 3 ポジション方向制御バルブで、すべての切り替え位置で動作します。

WMM 6 型の断面図

カートリッジスロットル
