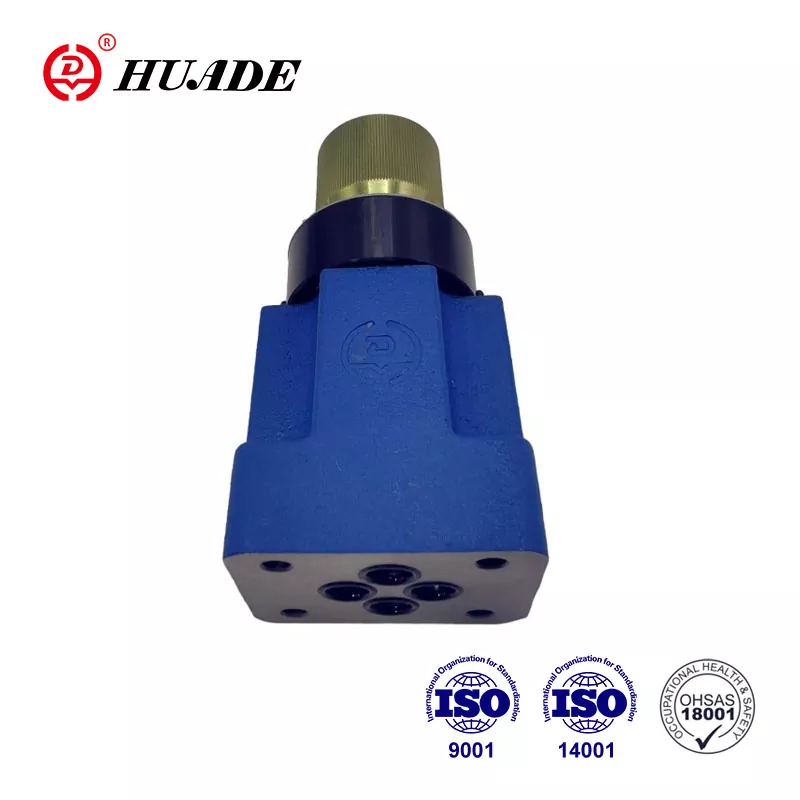

2ウェイ油圧フロー制御バルブ：完全なガイド

2025-08-28

2つの方法油圧流量制御バルブは、回路を流れる速度を制御する油圧システムの重要なコンポーネントです。水の蛇口のように考えてください - あなたはそれを回して、どれだけの水が流れるかを制御することができます。油圧システムでは、これらのバルブは、掘削機、射出成形機、工場の機器などの機械の速度を制御します。

油圧システムでフロー制御が重要な理由

油圧システムでは、3つのことが不可欠です。

プレッシャー - どれだけの力または力を得るかを決定します
方向 - 物事がどのように動くかを制御します
流れ - 物事がどれだけ速く動くかを制御します

単純なルールは、圧力制御力、フロー制御速度です。油圧シリンダーがどれだけ速く移動するか、または油圧モータースピンの速さを制御する必要がある場合、フロー制御バルブが必要です。

2ウェイの油圧フロー制御バルブはどのように機能しますか？

バルブの基本部分

2つの方法ごとに、油圧フロー制御バルブにはこれらの主要な部分があります。

バルブ本体 - 油圧ラインに接続する外側のシェル
スロットルの開口部 - 流体が流れる小さなギャップ
制御要素 - ギャップを大きくするか小さくするために移動します
調整メカニズム - バルブを制御できます（マニュアルノブまたは電気信号）
春 - バルブが開始位置に戻るのを助けます

フロー制御の背後にある科学

油圧液が小さな開口部を流れると、抵抗が生じます。この油圧速度制御の原則は、これらのバルブを機能させるものです。基本的な式は次のとおりです。

フロー=開口サイズ×圧力差の平方根

これはつまり：

より大きな開口部=より多くのフロー=より速い速度
より小さな開口部=フローの減少=速度が遅い
より高い圧力=より多くの流れ（開口部が同じままである場合）

油圧シリンダーバルブアプリケーションの場合、この関係はピストンの動き速度を直接制御します。油圧モーター制御システムでは、回転速度を決定します。

2ウェイの油圧流量制御バルブのタイプは何ですか？

1。シンプルなスロットルバルブ（非補償）

これらは最も基本的なタイプです。彼らは手動の水蛇口のように働いています：

彼らがどのように機能するか：手動でノブを調整して、オープニングサイズを変更します

長所：

シンプルなデザイン
低コスト
理解しやすい

短所：

圧力が変化するとフローが変化します
あまり正確ではありません
速度は負荷によって異なります

最適：正確な速度が重要でない単純なアプリケーション

2。圧力補償フロー制御バルブ

これらははるかに賢いです。圧力が変化した場合でも、流れを一定に保つように自動的に調整します。

彼らがどのように機能するか：内部の特別なメカニズムは、スロットルの開口部全体の圧力差を保持します

長所：

非常に正確な（3〜5％のエラー内）
フローは負荷に関係なく同じままです
条件の変化とうまく機能します

短所：

より複雑です
より高いコスト
きれいなオイルが必要です

最適：精密機械、自動生産ライン

3。圧力と温度補償バルブ

これらは最も高度なタイプです。圧力と温度の両方の変化を調整します。

彼らがどのように機能するか：内部の特別な材料は温度変化に応答し、バルブを自動的に調整します

長所：

非常に正確な（2.5％エラー以内）
広い温度の範囲で動作します
利用可能な最高の精度

短所：

最も高価です
最も複雑です
専門家のインストールが必要です

最適：航空宇宙、テスト機器、重要なアプリケーション

油圧フロー制御バルブにどの制御方法を選択する必要がありますか？

手動制御

それは何ですか：手で回す手輪、ノブ、またはネジ

使用する時期：自動制御を必要としないシンプルなマシン

例：基本的なショップ機器、手動のプレス

電気制御

ソレノイドバルブ（オン/オフ）

関数：ライトスイッチのような単純なオン/オフコントロール
良い：基本的な開始/停止操作
制限：滑らかな速度制御を提供できません

比例バルブ

関数：電気信号（0-10Vまたは4-20MA）に基づくスムーズな制御
応答時間：50-80 Hz（ほとんどのアプリケーションで十分な速さ）
良い：射出成形、一般的な自動化

サーボバルブ

関数：ポジションフィードバックを備えた超高速コントロール
応答時間：150-200 Hz（非常に速い）
良い：航空宇宙、高精度の製造

パフォーマンスの比較

コントロールタイプ	正確さ	スピード	料金	最適です
マニュアル	低い	遅い	低い	シンプルな機器
ソレノイド	低い	速い	低い	オン/オフコントロール
比例	中程度	中くらい	中くらい	一般自動化
サーボ	非常に高い	非常に速い	高い	精密アプリケーション

インストールとシステム設計

2ウェイフロー制御バルブはどこに取り付けられるべきですか？

フロー制御バルブを3つの方法でインストールできます。

インレットコントロール（メーターイン）

シリンダーに入るオイルを制御します
ポジティブ負荷に適しています（リフティングなど）
リスク：適切に設計されていない場合、キャビテーションを引き起こす可能性があります

アウトレットコントロール（メーターアウト）

シリンダーから出てくるオイルを制御します
負の負荷に適しています（重いオブジェクトの下げるなど）
より良い制御を提供しますが、より高い圧力を提供します

バイパス制御

余分なオイルをタンクに送り返します
効率が低いが、よりシンプル
可変速度が必要なアプリケーションに適しています

最高のパフォーマンスのためのデザインのヒント

正しくサイズ：最大開口部の20〜80％で動作するバルブを選択してください
オイルをきれいに保つ：適切なろ過（ISO 4406標準）を使用する
温度を考慮してください：バルブが温度範囲で機能することを確認してください
メンテナンス計画：バルブの調整と交換用のスペースを残します

実世界のアプリケーション

製造機器

射出成形機

比例バルブを使用して、正確な速度制御を行います
サイクルのさまざまな部分の複数の速度段階
エネルギーを節約し、製品の品質を向上させます

工作機械

高速アプローチ、遅いフィード、クイックリターンサイクル
自動速度スイッチング用のCAM操作バルブ
表面仕上げとツールの寿命を改善します

モバイル機器

掘削機とローダー

複数の関数間のフロー共有
効率のための負荷検出システム
スムーズな演算子制御

クレーンとリフティング機器

負荷保持バルブは、制御されていない低下を防ぎます
安全のための正確な速度制御
緊急削減機能

航空宇宙と防御

軽量サーボバルブ
極端な条件での高い信頼性
飛行表面の正確な制御

適切なバルブの選択：ステップバイステップガイド

ステップ1：ニーズを定義します

どの速度が必要ですか？
速度はどれくらい正確でなければなりませんか？
操作中に負荷は変わりますか？
自動制御が必要ですか？

ステップ2：フロー要件を計算します

シリンダー面積×希望速度=必須フロー
20％の安全マージンを追加します
複数のシリンダーが一緒に動作することを検討してください

ステップ3：圧力要件を確認します

システムの最大圧力 +安全係数
操作中の圧力スパイクを検討してください
バルブの圧力定格を確認します

ステップ4：[コントロールタイプ]を選択します

シンプルでまれな調整用のマニュアル
自動化されたシステムの比例
高精度アプリケーション用サーボ

ステップ5：環境を検討してください

温度範囲
流体の互換性
汚染レベル
スペースの制約

トップメーカーと製品

主要なブランド

ボッシュレックスロス

2FRMおよび2FREシリーズバルブ
精度の業界標準
優れた技術サポート

パーカーハニフィン

色分けされた調整リングを備えたColorFlowシリーズ
幅広いサイズとオプション
世界中の良い可用性

炭化水分補給

DSJおよびSFシリーズバルブ
簡単に統合するためのモジュラー設計
高圧機能

イートン

カートリッジバルブ（SICVシリーズ）
スペース節約デザイン
多機能機能

ダンフォス

PVG比例バルブグループ
モバイル機器用に設計されています
カスタマイズ可能なソリューション

購入するときに何を探すべきか

技術仕様はあなたのニーズに合っています
優れた技術文書
ローカルサービスとサポート
合理的なリードタイム
競争力のある価格設定
あなたの業界で実証済みの信頼性

フロー制御技術の将来の傾向

スマートバルブとIoT統合

近代的なバルブはより賢くなっています：

監視用の組み込みセンサー
ワイヤレス通信機能
予測メンテナンスアラート
リモート調整と監視

高度な材料

新しい材料がバルブを作っています：

摩耗により耐性があります
極端な温度でより良い
長持ちします
より効率的です

エネルギー効率の焦点

新しいデザインが焦点を当てています：

エネルギー廃棄物の削減
より良い熱管理
効率評価の改善
環境コンプライアンス

一般的な問題と解決策

問題	解決
速度は負荷によって異なります	圧力補償バルブにアップグレードします
応答時間が悪い	システム内の空気を確認し、サーボバルブを検討してください
バルブハンティングまたは振動	減衰を追加し、システムの剛性を確認します
過度の熱生成	バルブのサイジングを確認し、バイパス制御を検討してください
一貫性のないパフォーマンス	オイルろ過を改善し、摩耗したコンポーネントを確認してください
