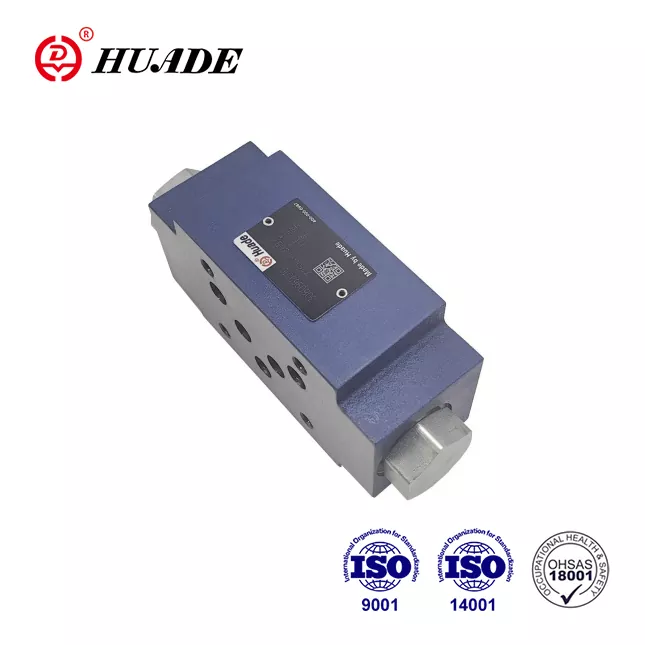

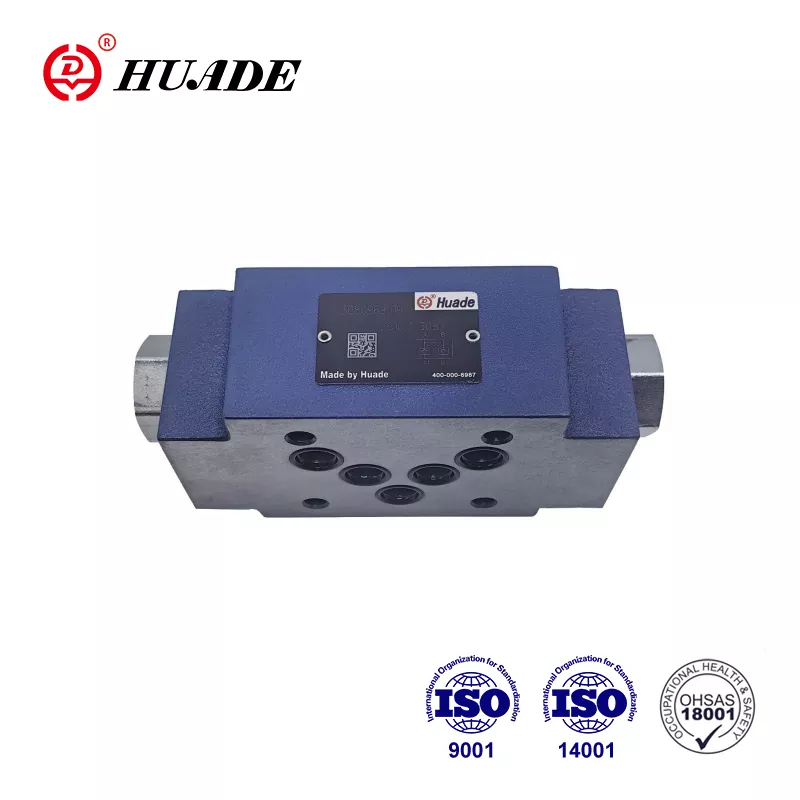

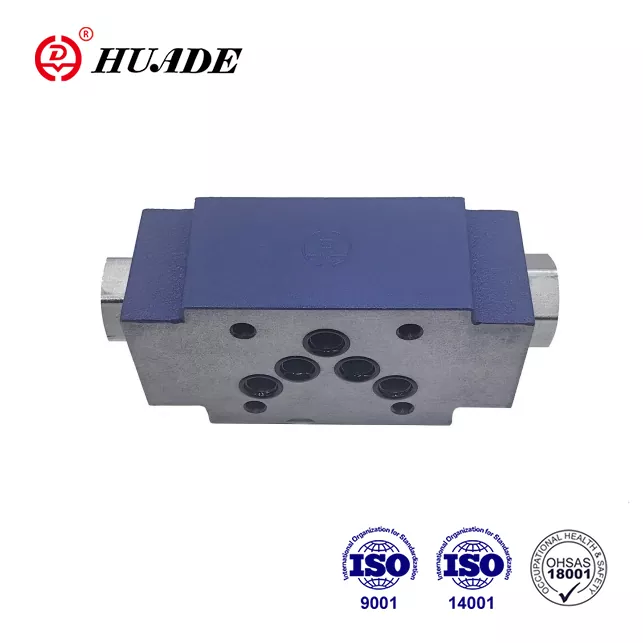

バルブサンドイッチプレートZ2S 10を確認してください

Huadeは、1979年からRexrothと協力した7年間の経験により、Rexrothの最先端の技術を組み込みました。HuadeのCheck Valve Z2S 10は、Rexrothの同じシリーズの手頃な価格の代替品です。 Huadeは、ISO9001、ISO14001、およびOH SAS18001、つまり国際標準、つまりISO9001、およびOH SAS18001を通過しました。各チェックバルブZ2S 10は、工場を離れる前に厳しいテストを受けて、優れた性能を確保します。 Huade®油圧バルブは、工学および建設機械、冶金、工作機械、環境保護、造船、航空宇宙、鉄道輸送、石油および石油化学、軍事産業およびその他の分野で広く使用されています。中国のよく知られている全国ブランドです。このラインの同様の製品よりも、テクノロジーがより高度であり、耐久性があります。

チェックバルブサンドイッチプレートZ2Sの製品パラメーター10

チェックバルブサンドイッチプレートZ2Sの製品機能とアプリケーション10

特徴：

▶垂直スタッキングアセンブリでの使用

▶1つまたは2つのサービスポートのリークフリークロージャーの場合

▶DIN 24 340 Form A、ISO4401およびCETOP -RP 121Hへの移植パターン

応用：

このパイロット操作チェックバルブZ2Sは、垂直スタッキングの設置に使用されます。必要に応じて、1つまたは2つの作業用オイルポートを漏れなく密閉できます。

チェックバルブサンドイッチプレートZ2Sの機能、セクション、および記号

バルブのタイプZ2S 10は、サンドイッチプレートデザインです。それらは、長期間であっても、1つまたは2つのサービスポートのリークフリークロージャーに使用されます。自由流は、A1からA2またはB1からB2からB2から発生します。 A1 B1の流れ反対方向がブロックされます。液体がA1からA2に流れると、スプール（1）が圧力をかけられ、右に押し込まれ、それによりボールポペットバルブ（2）が開き、ポペットが開きます（3）。バルブの正しい閉鎖を確実にするために、方向バルブのA2 B2サービスポートをニュートラル位置のタンクに接続する必要があります。

Z2Sのシンボル

Z2S 10のカッタウェイビュー

Z2の典型的な回路の例
