ゴミ収集車の作業を見て次のように思ったことはありませんか。「最初にコンテナを持ち上げてから、完全に傾けることをどうやって判断するのでしょうか?」あるいは、工場のロボットが完璧な順序で作業しているのを見て、こう思ったことがあるかもしれません。「何が彼らをそんなに調和させているのでしょうか？」
その答えは驚くかもしれません。多くの場合、それは圧力シーケンス バルブと呼ばれるシンプルですが優れたデバイスです。そして、このガイドを読み終えるまでに、これらの「機械の頭脳」がどのようにして私たちの世界をスムーズに動かしているかを正確に理解できるでしょう。

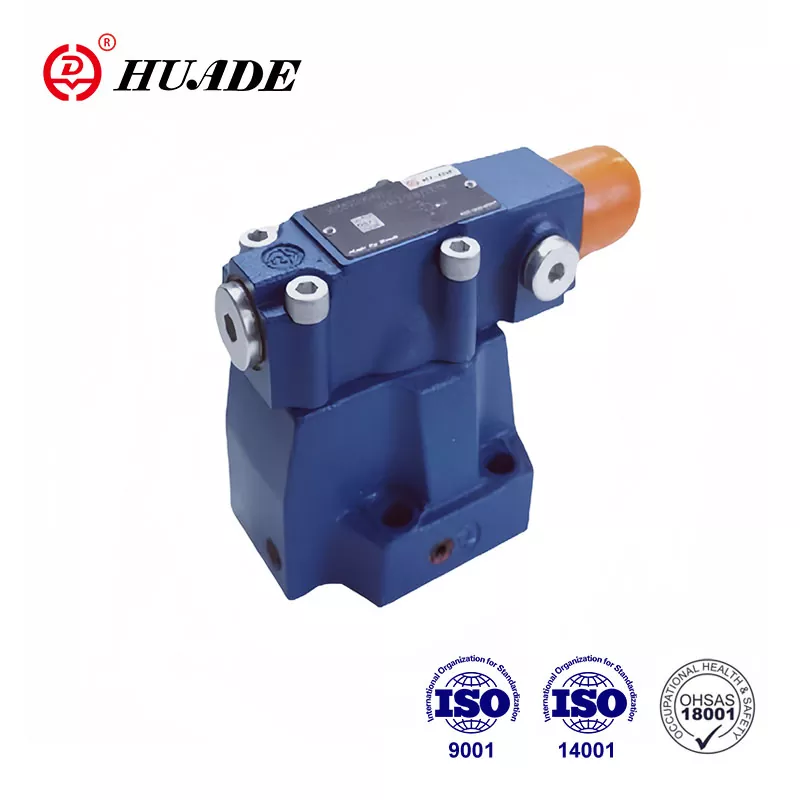

圧力シーケンスバルブとは何ですか? (単純な答え)
圧力シーケンスバルブ（の一部）圧力制御弁システム) のようなものです油圧システム用のスマート信号機。信号機が車の通行を制御するのと同じように、このバルブは機械のさまざまな部分がいつ動作し始めるかを制御します。
重要なアイデアは次のとおりです。圧力が特定のレベルに達するまで閉じたまま (赤色のライト)、その後開いて (緑色のライト)、作動油が次のコンポーネントに流れます。これにより、コンピュータや電気制御を必要とせずに自動シーケンスが作成されます。
簡単な例:
ピーナッツバターサンドイッチを作ることを考えてみましょう。
ステップ 1:パンを準備する（主なアクション）
待って：パンが正しい位置に置かれていることを確認してください
ステップ 2:ピーナッツバターを加える（二次アクション）
圧力シーケンス バルブは機械に対しても同じことを行います。ステップ 2 が始まる前にステップ 1 が完全に終了していることを確認します。
機械に圧力シーケンスバルブが必要な理由
なぜすべてを一度に起こすことができないのか不思議に思いませんか?適切な順序付けが重要な理由は次のとおりです。
シーケンス制御がなければ、混乱が生じるでしょう。エンジンがまだ始動している間に車のトランスミッションがギアをシフトしようとした場合、またはベッドが加熱される前に 3D プリンターが印刷を開始した場合を想像してください。これはまさに、適切なシーケンスが設定されていない油圧システムで起こることです。
ビジネスケース (エンジニアが愛用する理由):
電力不要- 電子機器が故障する爆発性環境でも動作します
防弾の信頼性- 部品が少ないほど故障も少なくなります (通常の寿命: 10 年以上)
コスト削減- 5,000 ドルの PLC システムを 200 ドルのバルブに置き換えることができます
メンテナンスの簡素化- ほとんどの技術者は基本的なツールを使用して修理できます。
本当の質問:汚れた高圧環境では、コンピュータ プログラムと単純な機械装置のどちらを信頼しますか?ほとんどの経験豊富なエンジニアは、常に機械式を選択します。
圧力シーケンスバルブはどのように機能しますか?
動作原理は実際には非常にシンプルです。
基本的なプロセス:
プライマリアクションが開始されます- 最初のシリンダーまたはモーターが作動し始めます
圧力が高まる- 最初の動作が完了すると、流体の動きが停止し、圧力が上昇します。
バルブが開く- 圧力が設定値 (400 PSI など) に達すると、シーケンス バルブが開きます。
二次アクションが始まります- 流体は 2 番目のシリンダーまたはモーターに流れます
川のダムのようなものだと考えてください。ダム（シーケンスバルブ）は、水位（圧力）が十分に高くなるまで水を止めます。その後、水門を開けて水を下流に流します。
主要な部分 (中身):
バルブ本体- 母屋（家のようなもの）
春- 「トリガー圧力」を設定します（ドアロックなど）
調整ネジ- 圧力ダイヤル (サーモスタットのような)
外部ドレンポート- 測定値を正確に保ちます (圧力逃がし穴など)
ヒントとして:外部ドレンは非常に重要です。外部ドレンがないと、背圧によってバルブが間違ったタイミングで開いてしまう可能性があります。システム設計では必ず外部ドレンを指定してください。
油圧シーケンスバルブの種類: どれが必要ですか?
どのタイプを選ぶか迷っていませんか?損害の大きい間違いを防ぐための内訳を次に示します。
【他と比較してみる】圧力制御弁の種類]
1. 直動式油圧シーケンスバルブ
次のように考えてください。シンプルなバネ式ドア
応答時間:超高速 (2 ～ 10 ミリ秒)
圧力範囲:通常最大 5,000 PSI
料金：予算に優しい ($50 ～ $300)
以下に最適:小型モバイル機器、クイックサイクルアプリケーション
欠点:高圧では「飛び跳ねる」可能性がある
2. パイロット式圧力シーケンス弁
次のように考えてください。洗練された2ステージシステム
応答時間:遅いですが安定しています (約 100 ミリ秒)
圧力範囲:最大 10,000+ PSI
料金：より高額な投資 (200 ドルから 1,500 ドル)
以下に最適:大型産業用プレス、精密製造
アドバンテージ：さまざまな条件下でも揺るぎない安定性
どれを選ぶべきですか?スピードとシンプルさが必要な場合は、直接動作を選択してください。精度が必要で高流量を処理する場合は、パイロット操作が最適です。
圧力シーケンス バルブのアプリケーション: どこで機能するか
これらのバルブが実際にどこで機能するか知りたいですか?それらはどこにでもあります。おそらくあなたも気づかずに毎日それらに遭遇しているでしょう。
製造および産業用機器
CNCマシニングセンター：ワーククランプ → 切削開始 → 工具退避
射出成形:金型を閉じる → プラスチックを射出する → 部品を取り出す
油圧プレス:材料を配置→圧力を加える→解放して排出
移動機械の用途
ゴミ収集車:コンテナを持ち上げる → 傾けて捨てる → 元の位置に戻る
建設機械:アウトリガー展開 → 荷物を持ち上げる → ブームを縮める
農業機械:作業機を上げる→PTOを入れる→作業開始
特化したシステム
伸縮シリンダー制御:スムーズな操作のためにセクションを適切な順序で拡張します
多段油圧システム:電子制御なしで複数のアクチュエータを調整
パターンは？油圧機器が完璧な順序で動作しているのを見るときは、シーケンス バルブがショーを調整している可能性があります。
圧力シーケンスバルブは他のバルブとどう違うのですか?
圧力シーケンスバルブを他の同様のバルブと混同しやすいです。見分ける方法は次のとおりです。
【詳しくはこちらリリーフバルブ機能]
シーケンスバルブとリリーフバルブの比較
| 特徴 | シーケンスバルブ | リリーフバルブ |
|---|---|---|
| 目的 | 操作の順序を制御します | システムを高圧から保護 |
| デフォルト状態 | 閉店 | 閉店 |
| 開くと | 設定された圧力で次のアクションを開始します | 圧力が高くなりすぎた場合のみ |
| 液体の行き先 | 次のアクチュエータへ | タンクに戻る |
シーケンスバルブ vs. レデューシングバルブ
| 特徴 | シーケンスバルブ | 減圧弁 |
|---|---|---|
| デフォルト状態 | 通常閉 | ノーマルオープン |
| 監視対象 | 入口圧力 | 出口圧力 |
| 目的 | 次の操作を開始する | 下流圧力を制限する |
油圧シーケンスバルブ選択ガイド: 最初から正しく選択する
どのバルブが機能するかを推測するのにうんざりしていませんか?段階的な選択プロセスは次のとおりです。
ステップ 1: システム要件を知る
最大システム圧力:バルブは最高圧力を 25% 上回る圧力に対応する必要があります
二次側回路流量：必要な GPM を計算します (バルブは 20% 多く処理する必要があります)
必要な精度:一般用途では±50 PSI、精密作業では±10 PSI
応答時間のニーズ:高速 (<50ms) または安定 (>100ms)
ステップ 2: 環境実態チェック
次の質問を自分自身に問いかけてください。
温度範囲はどれくらいですか？ (標準シールは -10°F ～ +200°F で機能します)
環境はどれくらい汚れていますか? （耐汚染性を考慮）
作動油の種類は何ですか? (石油、合成、バイオベース?)
爆発性雰囲気に関する懸念はありますか? (特別な証明書が必要な場合があります)
ステップ 3: バルブのサイズを計算する
流量の簡単な式:
必要な Cv = 流量 (GPM) ÷ √(バルブ全体の圧力降下)
例：100 PSI の利用可能な圧力損失を伴う 20 GPM の二次流には、Cv = 20 ÷ √100 = 2.0 が必要です。
ヒントとして:最大容量での動作を避けるために、バルブのサイズは常に計算より 20 ～ 30% 大きくしてください。
圧力シーケンス バルブの取り付けに関するヒント: コストのかかる間違いを避ける
インストールの準備は完了しましたが、間違った操作をするのが心配ですか?実地でテストされた次のガイドラインに従ってください。
重要なセットアップパラメータ
設定圧力の計算：一次負荷 + 50 ～ 100 PSI の安全マージン
リリーフバルブの調整:リリーフバルブをシーケンスバルブの上に 150 ～ 200 PSI に設定してください
外部ドレン接続:常にタンクに接続してください (このポートは絶対に差し込まないでください!)
取り付け方向:メーカーの仕様に従ってください (通常はどの位置でもOK)
機能するインストール手順
インストール前のチェック:すべてのポートと接続を確認する
マウントバルブ:適切なトルク仕様を使用してください (フィッティングには通常 15 ～ 25 フィートポンド)
初期圧力を設定します:低く開始し、テスト中に上方に調整します
テストサイクル:最終調整の前に複数の完全なサイクルを実行します
微調整：設定圧力を調整して最適なパフォーマンスを実現
よくある初心者の間違い:最初の圧力設定が高すぎる。常に低圧から開始して徐々に作業を進めていきます。損傷した機器を修理するよりも圧力を上げるほうが簡単です。
シーケンスバルブのトラブルシューティング: 問題を迅速に解決する
システムのシーケンスが適切に行われていませんか?診断ロードマップは次のとおりです。
問題 #1: セカンダリ アクションが開始されない
症状：プライマリシリンダーはストロークを完了しますが、セカンダリーシリンダーは作動しません
簡単な診断:一次ストローク完了時にシステム圧力ゲージをチェックする
解決策 (可能性の高い順):
下位弁設定圧力
詰まった排水ラインを取り除く
弱いまたは破損したスプリングを交換する
リリーフバルブが早く開きすぎていないか確認してください
問題 #2: 時期尚早の二次アクティベーション
症状：両方のアクションが同時に発生しようとします
根本原因:設定圧力が低すぎる、または予期しない圧力スパイク
戦略を修正:適切なシーケンスが達成されるまで、設定圧力を 25 PSI ずつ増加させます
問題 #3: 動作が不安定またはノイズが多い
聞こえること/見えること:チャタリング、振動、周期変動
通常の容疑者:汚染された液体、システム内の空気、摩耗した内部コンポーネント
行動計画:
流体の清浄度を確認します (ISO 18/16/13 以上である必要があります)
すべての高い位置から空気を抜きます
問題が解決しない場合は、バルブを再構築または交換してください
緊急診断のヒント:生産時間を無駄にしている場合は、部品の注文中に一時的にシーケンス バルブをバイパスし、手動で操作してください。
圧力シーケンスバルブのメンテナンス: 投資を最大限に活用
予期せぬダウンタイムを避けたいですか?これらのメンテナンス戦略により、バルブは何十年も稼働し続けることができます。
90日間の検査ルーチン
目視チェック:外部漏れ、腐食、フィッティングの緩みを探す
圧力検証:設定圧力が変動していないことを確認します (許容誤差 ±25 PSI)
流体分析:汚染レベルと流体の状態を確認する
循環棚卸:予知保全のスケジュール設定のための操作の追跡
年次メンテナンスタスク
完全なシステムフラッシュ:フィルターと作動油を交換する
バルブの校正:圧力を元の仕様にリセット
シール検査:致命的な故障を起こす前に摩耗をチェックしてください
パフォーマンステスト:応答時間と圧力精度を検証する
メンテナンス予算の現実:予防メンテナンスに年間 200 ドルを費やすことで、通常、緊急修理と生産損失を 2,000 ドル以上節約できます。
賢いメンテナンスのヒント:予備のバルブを構成して準備しておいてください。問題が発生した場合は、バルブを交換し、故障したユニットをオフラインで再構築することで、ダウンタイムを最小限に抑え、生産性を最大化します。
シーケンスバルブ技術トレンド: 次に何が起こるのか
シーケンスバルブが時代遅れになるのではないかと思いませんか?業界関係者が知っていることは次のとおりです。
スマートシーケンスバルブの統合
IoTセンサー:サイクル、温度、圧力ドリフトを監視
予測分析:AI が 30 ～ 60 日前に障害を予測します
リモート診断:携帯電話からバルブの状態を確認する
コストの現実:スマートバルブのコストは 2 ～ 3 倍ですが、メンテナンスコストは 40% 削減できます
先進的な素材とデザイン
ナノコーティング技術:シールの寿命を 300 ～ 500% 延長します
複合バルブボディ:軽量化、耐食性の向上
低摩擦内部構造:エネルギー損失を 15 ～ 25% 削減
電子か機械かの論争
電子制御の利点:無限にプログラム可能、正確、豊富なデータ
メカニカルバルブの利点:プログラミングは不要、電源なしで動作、トラブルシューティングが簡単
業界の現実:エレクトロニクスが進歩しても、メカニカル シーケンス バルブは以下の分野で高い市場シェアを維持しています。
コスト重視のアプリケーション
危険な環境
信頼できる電源のない遠隔地
電子機器が不必要な複雑さを加えたシンプルなシステム
結論:圧力シーケンス バルブは廃止されるわけではありません。機械的な信頼性を維持しながら、よりスマートになるよう進化しています。
次のステップ: この知識を活用する
圧力シーケンス バルブを指定、設置、またはトラブルシューティングする準備はできていますか?あなたの行動計画は次のとおりです。
システム設計者向け:
要件を計算する提供されているサイズ計算式を使用して
バルブタイプを選択してください速度と精度のニーズに基づく
外部ドレンを指定してください- 請負業者にこれを安く提供しないでください
調整アクセスの計画- 技術者が後ほどお礼を申し上げます
メンテナンスチームの場合:
90 日間の検査ルーチンを開始するすぐに
共通のスペアパーツを在庫します(スプリング、シール、調整ネジ)
現在の設定圧力を文書化する彼らが漂流する前に
電車の運転士早期の警告サインを認識するために
トラブルシューティング担当者向け:
必ず最初に基本を確認してください- 圧力、液面、フィルターの状態
圧力計を手元に置いておこう迅速な診断のために
外部排水ルールを覚えておいてください- シーケンスバルブの問題の60%を修正します
特定のアプリケーションについてご質問がありますか?ほとんどのバルブ メーカーは無料のアプリケーション エンジニアリング サポートを提供しており、その専門知識を活用してください。
最終的な考え:最良のシーケンスバルブは、適切に選択され、正しく取り付けられ、定期的にメンテナンスされているものです。これらの基本をマスターすれば、シーケンスに関する不可解な問題が二度と発生することはなくなります。
