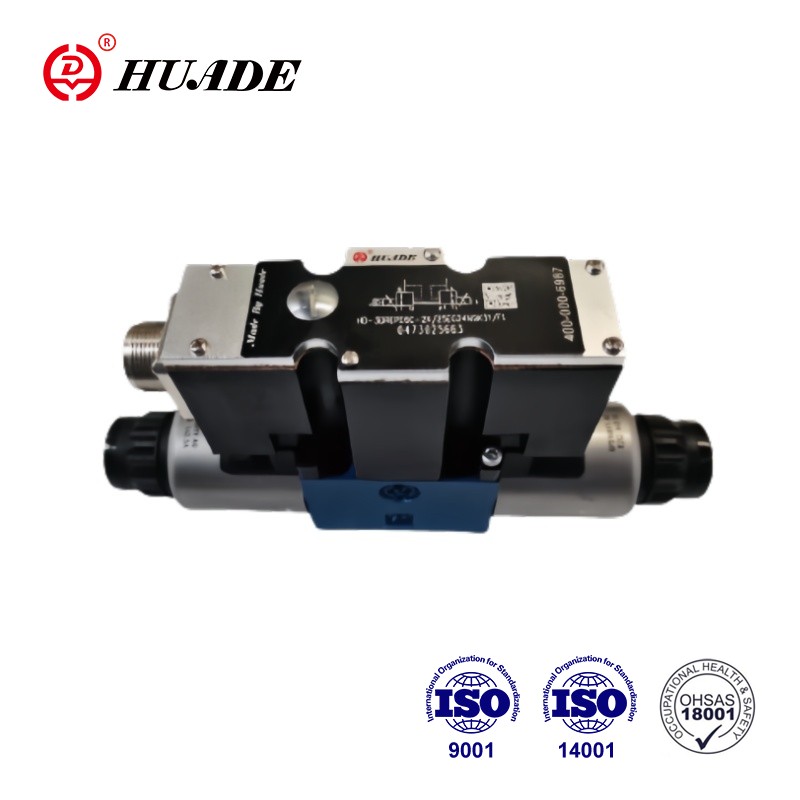

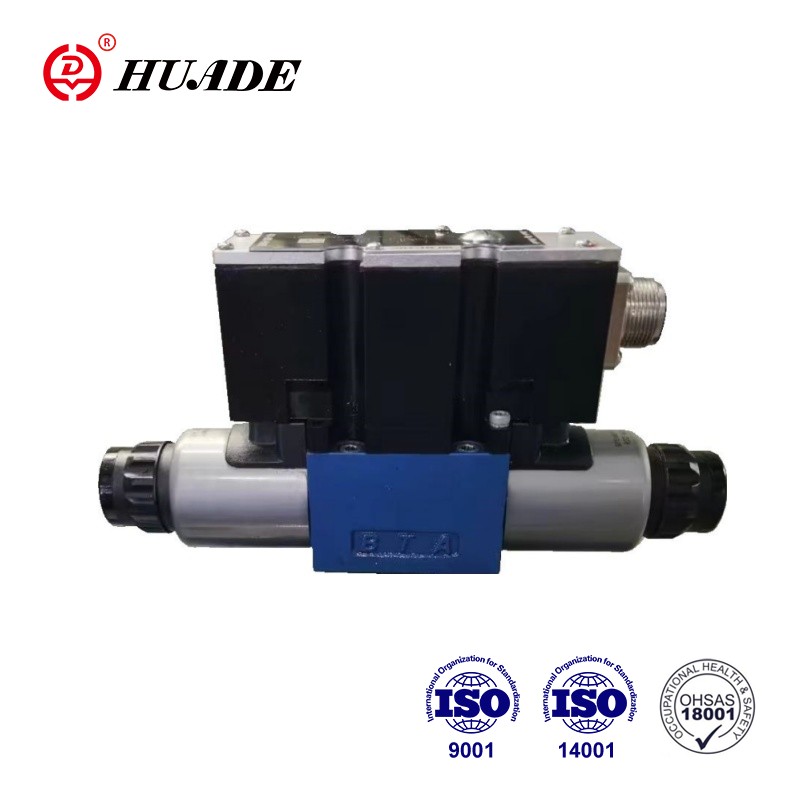

3方減圧弁タイプ3DREP6-2Xは、比例ソレノイドによって直接作動します。電気入力信号を比例圧力出力信号に変換します。比例ソレノイドは、中央のネジと取り外し可能なコイルを備えた制御可能なウェットピン DC ソレノイドです。ソレノイドは、オプションで外部制御電子機器 (タイプ 3DREP-2X) または統合制御電子機器 (タイプ 3DREPE-2X) によって制御されます。
| 油圧 | |||
| バルブの種類 | HD-3DREP | HD-3DREPE | |
| 使用圧力範囲 MPa | ポートP | 圧力ステージ 1.6 の場合は 2 ～ 10 | |
| 圧力ステージ 2.5 の場合は 3 ～ 10 | |||
| 圧力ステージ 4.5 の場合は 5 ～ 10 | |||
| ポートT | 0～3 | ||
| 最大流量 L/min | 15(△p=5MPa) | ||
| フィルター繊度(μm) | ≤20(できれば≤10) | ||
| ヒステリシス(%) | ≤5 | ||
| 繰返し精度(%) | ≤1 | ||
| 応答感度(%) | ≤0.5 | ||
| 圧力流体 | 鉱物油、またはリン酸エステル | ||
| 粘度範囲 mm2/秒 | 20～380 | ||
| 圧力流体温度範囲（℃） | -20～+80 | ||
| 重量(kg) | 2 | 2.2 | |
| 電気 | |||
| 電気データ、ソレノイド | |||
| バルブの種類 | HD-3DREP | HD-3DREPE | |
| 電圧の種類 | 直流 | 直流 | |
| 公称電圧(V) | 24 | ||
| 最大電流(A) | 1.5 | 2.5 | |
| ソレノイドコイル抵抗(Ω) | 冷温値20℃ | 4.8 | 2 |
| 最大温値 | 7.2 | 3 | |
| 義務 （％） | 100 | ||
| コイル温度℃ | 150まで | ||
| 保護 | IP65 | ||
| 電気、制御電子機器 | |||
| 増幅器 | HD-VT-VSPA2-50-1X/T1(1ランプタイムあり) | 統合された制御電子機器 | |
| HD-VT-VSPA2-50-1X/T5(5 ランプ時間付き) | |||
| 電源電圧 | 公称電圧 VDC | 24 | |
| 下限値V | 19 | ||
| 上限値V | 35 | ||
| 消費電流 | アイマックスA | 1.8 | |
| インパルス電流A | 4 | ||
特徴：
▶ 圧力と流れの方向を制御する直接制御比例弁
▶中央のネジ山と取り外し可能なコイルを備えた比例ソレノイドによって作動
▶ハンドオーバーライド（オプション）
▶スプリングセンターコントロールスプール
▶電子機器を統合したタイプ HD-3DREPE、インターフェース A1
▶HD-3DREP タイプの外部制御電子機器:
▶アナログアンプタイプ HD-VT-VSPA2-50-1X/...ユーロカード形式
▶デジタルアンプタイプ HD-VT-VSPD-1-1X/。 ..ユーロカード形式
▶モジュール設計の電気アンプ型 HD-VT-11118
▶ 単一ソースからのバルブと比例制御電子機器
応用：
比例減圧弁 3DREP6-2X は、工作機械、軽工業、冶金などのさまざまな業界の油圧システムの自動制御に広く使用されています。
バルブは主に、ソレノイド (5 および 6)、ハウジング (1)、圧力測定スプール (3 および 4) を備えた制御スプール (2)、およびオプションの統合バルブ電子機器 (7) で構成されます。
ソレノイド (5 および 6) が消勢されると、制御スプール (2) は圧縮バネによって中央位置に保持されます。ソレノイドの 1 つが通電されると、制御スプール (2) が直接作動します。
例えば。ソレノイド (5) に通電すると、圧力測定スプール (3) と制御スプール (2) が電気入力信号に比例して右に移動します。 P から B および A から T への接続は、漸進的な流れ特性を備えたオリフィス形状の断面を介して行われます。
ソレノイド (5) の電源を切ると、制御スプール (2) が圧縮バネによって中心位置に戻ります。中間の位置では、接続 A および B から T が開かれるため、圧力流体はタンクに自由に流れることができます。オプションのハンドオーバーライド(9または10)を使用すると、ソレノイドに通電せずにコントロールスプール(2)を移動させることができます。
このバージョンの 2 ポジション バルブの機能は、基本的に 3 スイッチング ポジションのバルブと同じです。
ただし、2 ポジションバルブにはソレノイド 5 または 6 のいずれかのみが取り付けられます。2 番目のソレノイドの代わりにプラグ (11) が取り付けられます。
比例比例減圧弁 3DREP6-2X の記号
