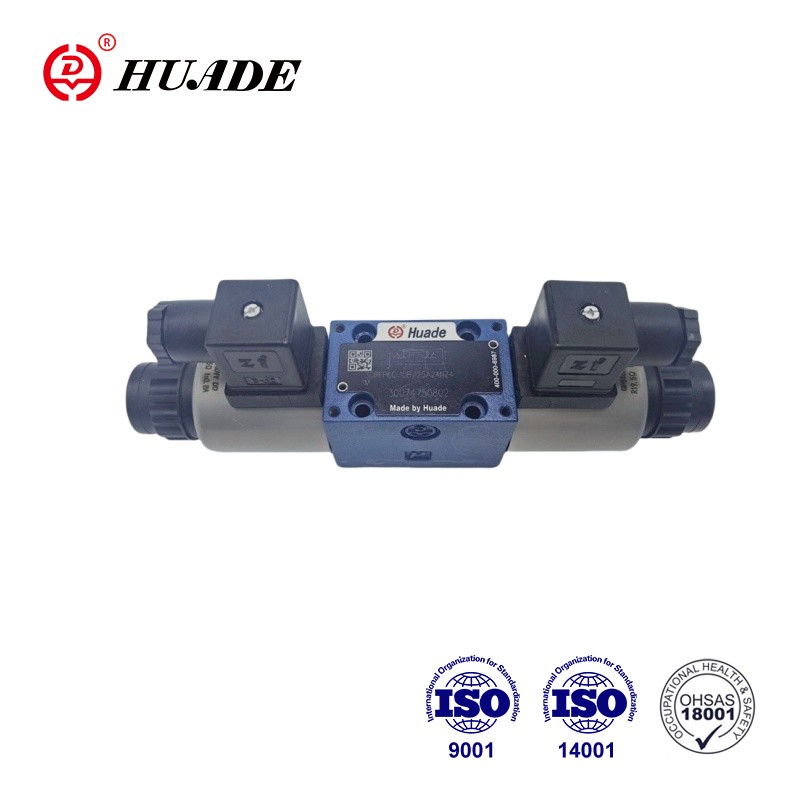

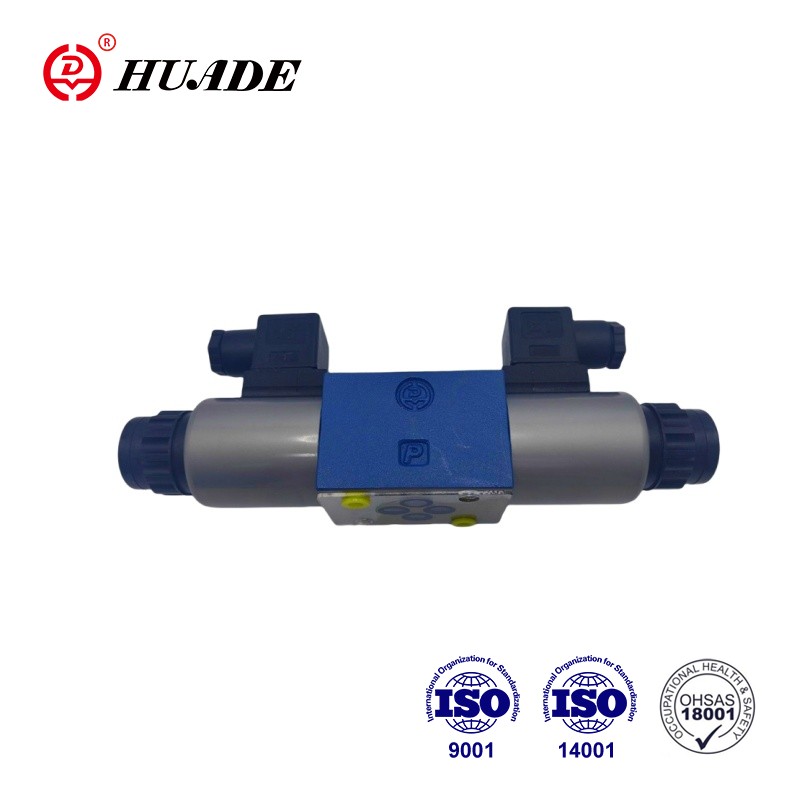

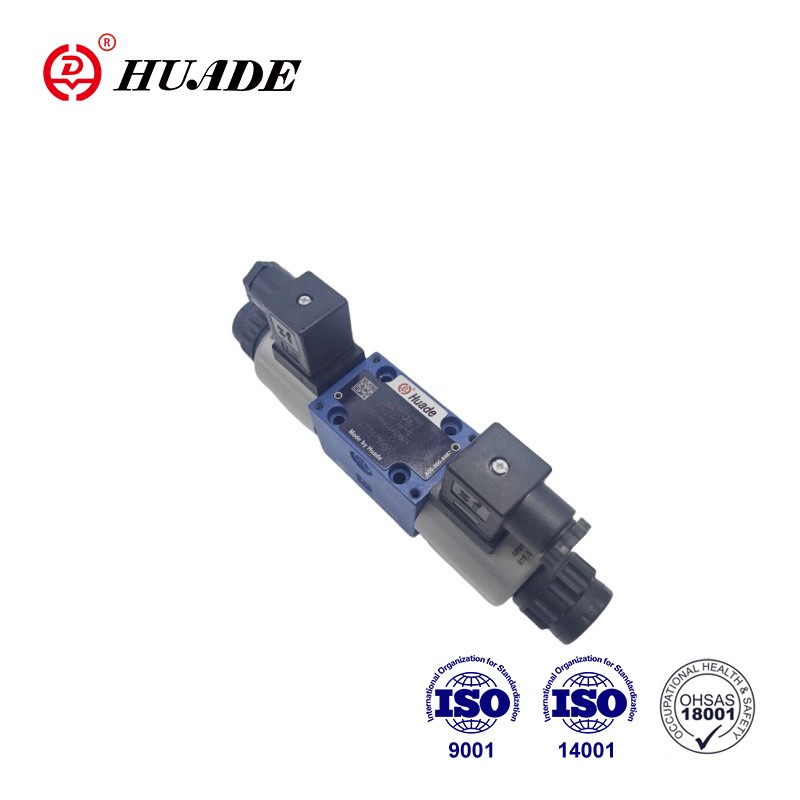

三方比例減圧弁 3DREP 6A は、入力信号の変化に応じて出力圧力を正確に調整し、生産プロセスの圧力要件を満たすことができます。同時に、3DREP 6A の安定したパフォーマンスにより、生産プロセスの継続性と安全性も確保されます。
| 油圧 | ||
| 使用圧力(MPa) | ポートP | 10、10を超える場合はバルブを取り付け、入力ポートにZDR6DP..-30B/...と入力します |
| ポートT | 3 | |
| 最大流量(L/min) | 15(Δp=5MPa) | |
| 汚染度(um) | 最小保持率 β10≥ 75 のフィルタ推奨 | |
| ヒステリシス(%) | ≤3 | |
| 繰返し精度(%) | ≤1 | |
| 応答感度(%) | ≤1 | |
| 反転スパン (%) | ≤1 | |
| 圧力流体 | 鉱物油（NBRシール用）、リン酸エステル（FPMシール用） | |
| 粘度範囲(mm2/秒) | 2.8～380 | |
| 圧力流体温度範囲（℃） | -20 ～ +70 | |
| インストール | オプション、できれば水平 | |
| 重量(kg) | タイプC:2.6、タイプA.B:1.5 | |
| 電気、ソレノイド | ||
| 電源電圧 | DC24V | |
| ソレノイドあたりの公称電流 (A) | 0.8 | |
| ソレノイドあたりの最大電流 (A) | ≤0.02 | |
| ソレノイドコイル抵抗(Ω) | 20℃における冷温値 | 19.5 |
| 最大。暖かい価値観 | 28.8 | |
| 動作状態 | 継続的な | |
| 条件温度(℃) | ~+50 | |
| コイル温度(℃) | ~+150 | |
| DIN40 050に準拠した保護 | IP65 | |
| 電気接続 | 3DREP | DIN43650-AM2 へのコンポーネントプラグ付き DIN 43 650-AF2/Pg11 へのプラグインコネクタ |
| 3DREPE | E DIN43563-AM6-3 プラグインコネクタ E DIN43563-BF6-3/Pg11 へのコンポーネントプラグ付き | |
特徴：
▶圧力と流れの方向を制御する直接制御比例弁
▶中央のネジと取り外し可能なコイルを備えた比例ソレノイドによって作動
▶スプリングセンターコントロールスプール
応用：
三方比例減圧弁 3DREP 6A は、産業分野、移動式機械油圧システム、作業台、その他のハイエンド機器で広く使用されています。
3 方向減圧弁タイプ 3DREP 6. は、比例ソレノイドによって直接作動します。電気入力信号を比例圧力出力信号に変換します。
比例ソレノイドは、中心ネジと取り外し可能なコイルを備えた制御可能なウェットピン DC ソレノイドです。ソレノイドは、外部制御電子機器を介してオプションで制御されます。
◆デザイン：
バルブは主に以下のもので構成されています。
◆関数：
ソレノイド (1 および 2) が消勢されると、制御スプール (5) は圧縮バネによって中央位置に保持されます。
ソレノイドの 1 つが通電されると、制御スプール (2) が直接作動します。
例えば。 ソレノイド「a」に通電することにより (1)
→電気入力信号に比例して圧力測定スプール(5)と制御スプール(4)が右方向に移動します。
→PからBおよびAからTへの接続は、順流特性を備えたオリフィス形状の断面を介して行われます。
◆ソレノイドの非通電 (1)
→コントロールスプール(4)は圧縮バネにより中心位置に戻ります。
中間の位置では、接続 A および B から T が開いているため、圧力流体はタンクに自由に流れることができます。オプションのハンドオーバーライドを使用すると、ソレノイドに通電せずに制御スプール (4) を動かすことができます。
●注意！
ハンドオーバーライドを意図せず使用すると、機械の動きが制御不能になる可能性があります。
比例減圧弁 3DREP 6A の記号
