工場の現場を歩いたり、重機を検査したりすると、複雑な油圧システムの目に見える部分が見えてきます。しかし、これらのマシンの内部には、すべてをスムーズに機能させるコンポーネントが隠されています。方向制御バルブ WMU はこれらの重要なコンポーネントの 1 つであり、作動油を静かに送り、必要なときに正確にシリンダーを伸縮させ、停止させます。
新しい機械のコンポーネントを選択するエンジニア、頑固な油圧の問題のトラブルシューティングを行うメンテナンス技術者、品質とコストのバランスをとろうとしている調達マネージャーの場合、WMU 方向制御バルブを理解することで、時間、お金、頭痛の種を節約できます。このガイドでは、この主力バルブについて知っておくべきことをすべてわかりやすく説明します。
WMU 方向制御弁の違い
方向制御バルブ WMU は、システム内の流体が流れる場所を制御する油圧バルブのグループに属します。作動油の交通管制装置と考えてください。アクチュエータを伸ばす必要がある場合、バルブが特定の経路を開きます。収縮する必要がある場合、バルブは別の経路に切り替わります。 WMU は機械的作動によってこれを実現するため、電気的に制御されるバルブとは異なります。
「WMU」という名称は、このバルブがどのように機能するかについて重要なことを示しています。 「W」はウェイまたは方向を表し、流れの方向を制御することを示します。 「M」は機械的作動を示し、電気信号ではなく物理的な動きによって操作されることを意味します。 「U」は、ローラー プランジャーの動作を示すために (WMU/R のように) 「R」と並んで表示されることがよくあります。この機械的アプローチにより、方向制御バルブ WMU は、電子機器が故障する可能性がある過酷な環境において特に信頼性が高くなります。
バルブの内部には、4 つの主要コンポーネントが連携して動作していることがわかります。バルブ本体にはすべてが収納され、取り付けインターフェイスが提供されます。ローラーまたはレバーが本体から伸びており、移動機器に取り付けられた外部カムまたはドッグによる接触を待ちます。この接触が発生すると、バルブ本体内の制御スプールが押され、油圧経路が切り替わります。カムが離れると、リターン スプリングがすべてを開始位置に押し戻します。
WMU がシステム内で実際にどのように動作するか
方向制御バルブ WMU の動作を理解するには、一般的なマシン サイクル中に何が起こるかを理解することから始まります。油圧プレスを稼働しているとします。プレスラムが下方に伸びると、ラムに取り付けられたカムが最終的に WMU バルブのローラーに接触します。この機械的接触によりバルブ スプールが新しい位置に押し出され、プロセスの次の段階に信号が送られ、安全機能が開始またはトリガーされる可能性があります。
この機械的作動の利点は、そのシンプルさと信頼性です。ソレノイド コイルの焼損や電気接続の腐食がなく、パイロット圧力も必要ありません。方向制御バルブ WMU は、物理的位置を油圧信号に直接変換します。これにより、本質的には油圧リミット スイッチとなり、ある動作が次の動作を開始する前に完了する必要があるシーケンス操作に最適です。
バルブは、標準化された取り付けパターンを通じてシステムに接続します。ほとんどの WMU バルブは ISO 4401-03-02-0-05 または DIN 24340 Form A 規格に従っています。これは、NG6 サブプレートと呼ばれるものに取り付けられることを意味します。この標準化は、システム全体を再設計することなく、異なるメーカーのバルブを交換できることを意味するため、非常に重要です。一部の大型バージョンでは、より高い流量を処理する NG10 マウントが使用されます。
方向制御バルブ WMU を購入する場合、「3/2 ウェイ」または「4/3 ウェイ」という構成が表示されます。これらの番号により、ポートと位置がわかります。 4/3 方バルブには 4 つのポート (圧力、タンク、および A と B のラベルが付いた 2 つの作業ポート) と 3 つの可能な位置があります。中心位置は、バルブが作動していないときに何が起こるかを決定するため、特に重要です。一部の設計では、すべてを中央の位置でブロックし、アクチュエーターを所定の位置に保持します。他のものはタンクへの流れを許可し、圧力を解放します。正しい選択は、特定のアプリケーションによって異なります。
実際に重要な技術仕様
方向制御バルブ WMU は、本格的な産業作業に適した優れた仕様を処理します。最大圧力定格は通常 315 bar に達します。これは、平方インチあたり約 4,569 ポンドに相当します。流量に関しては、NG6 サイズは毎分最大 60 リットルを処理できますが、NG10 バージョンはそれを毎分 120 リットルまで押し上げます。バルブのサイズが小さすぎると圧力降下と熱が発生し、一方、バルブのサイズが大きすぎるとコストが無駄になるため、これらの数値は重要です。
温度範囲も実際的な考慮事項です。方向制御弁 WMU は、摂氏マイナス 30 度から摂氏プラス 80 度まで確実に動作します。これはほとんどの産業環境をカバーしますが、極端な条件では特殊なシールが必要になる場合があります。シールに関して言えば、標準バルブには鉱物ベースの作動油と相性の良い NBR (ニトリルゴム) シールが付属しています。システムが合成流体を使用している場合、または高温条件で動作する場合は、代わりに FKM (バイトン) シールを指定できます。
見落とされがちな仕様の 1 つは、ローラー プランジャーの半径方向の公差です。方向制御バルブ WMU は、カムとローラー間の位置ずれを最大 30 度まで許容します。この柔軟性は、設置時や運用時に非常に貴重です。取り付けブラケットが完全に位置合わせされていない可能性があり、構造コンポーネントが荷重によって曲がったり、熱膨張によりコンポーネントがわずかにずれたりする可能性があります。 30 度の許容誤差により、現実世界の不完全性にもかかわらず、すべてが機能し続けます。
このバルブは、2.8 ～ 500 平方ミリメートル/秒の幅広い粘度範囲にも対応します。これは、寒い気候では薄い油圧オイルで動作し、動作温度では濃いオイルで動作することを意味します。ただし、トレードオフもあります。粘度が高くなると内部摩擦と圧力降下が増加するため、低温始動時の応答時間が遅くなる場合があります。
無視できないインストールのベスト プラクティス
方向制御バルブ WMU を正しく取り付けると、長年にわたる信頼性の高いサービスとイライラするメンテナンス呼び出しに違いが生じます。清潔さから始めましょう。バルブを箱から出す前に、油圧システムが清浄度基準を満たしていることを確認してください。 ISO 4406 19/17/14 または NAS 1638 クラス 9 は、許容可能な汚染レベルを表します。バルブに汚れが入ると後で問題が発生するため、取り付ける前にシステムを完全に洗い流してください。
設置面は多くの人が思っている以上に重要です。サブプレートは平らで、ポート開口部の周囲にバリや傷があってはなりません。小さな欠陥でも漏れ経路が生じたり、適切に装着できなくなる可能性があります。車のホイールのラグナットと同じように、十字パターンを使用して取り付けボルトを仕様のトルクで締めます。これにより、均一な圧力分布と適切なシールが確保されます。
方向制御バルブ WMU を機械に配置するときは、カムがローラーにどのように接触するかを考慮してください。ローラーはハウジング内で 90 度回転できるため、取り付け方向に柔軟性が得られます。ただし、サイドローディングは可能な限り最小限に抑えたいと考えています。バルブは 30 度の位置ずれを許容しますが、常にその許容範囲の端で動作すると摩耗が促進されます。カムとローラーが直接、四角く接触するようにしてください。
カムの設計は、技術的にはバルブ自体の一部ではありませんが、細心の注意を払う必要があります。不適切に設計されたカムプロファイルは、優れた方向制御バルブ WMU の取り付けを破壊する可能性があります。衝撃荷重がかかるような急なランプ角度は避けてください。カムはローラーにスムーズに接触し、過剰な力を加えずにローラーを全行程押し込み、その後きれいに解放する必要があります。鋭利なエッジや磨耗したカム表面は衝撃荷重を引き起こし、カムとバルブの内部コンポーネントの両方に損傷を与えます。
よくある問題とその解決方法
方向制御弁 WMU は機械的には頑丈ですが、壊れないわけではありません。一般的な障害モードを理解すると、問題を迅速に解決し、障害が発生する前に防ぐことができます。
スプールの固着は最も頻繁な問題としてランクされます。アクチュエータがストロークの最後まで到達しなかったり、動作中に躊躇したりする、シフトの遅さや不完全さなどの症状に気づくでしょう。通常、根本的な原因は汚染です。汚れの粒子がスプールとボアの間に捕捉され、作動力では克服できない摩擦が発生します。場合によっては、サイドローディングによるスプールの固着も見られます。この場合、位置ずれによりスプールがボアの片側にくっついてしまいます。解決策には、濾過の改善、システムのフラッシュ、調整のチェックが含まれます。深刻な場合、ボアに傷が入っている場合は、バルブを完全に交換する必要がある場合があります。
ローラーとプランジャーの摩耗は、トリガーの一貫性の乱れとして現れます。方向制御バルブ WMU は、数十サイクルの間は正常に動作した後、突然シフトできなくなる場合があります。あるいは、必要な作動力が増加していることに気づくかもしれません。これは、特に適切な潤滑が行われていない場合、カムとローラーの間の接触面が時間の経過とともに摩耗するために起こります。この摩耗から出る金属粒子はシステム内を循環し、他のコンポーネントの摩耗を促進します。予防には、油圧作動油が適切な潤滑膜を維持していることを確認し、定期的にアライメントをチェックすることが含まれます。重大な摩耗が発生した場合は、通常、修理するよりも交換する方が費用対効果が高くなります。
春の故障はそれほど一般的ではありませんが、より劇的なものです。リターンスプリングが壊れたり、詰まったりすると、方向制御バルブ WMU が作動位置で動かなくなり、中立に戻らなくなります。機械のサイクルが停止し、多くの場合、扱いにくい、または危険な位置で停止します。この故障モードが、多くのシステムがバルブのみに依存するのではなく、冗長な安全機能を備えている理由です。定期的な検査は、完全に故障する前にスプリングの疲労を発見するのに役立ちます。また、多くのメンテナンス プログラムには、時間またはサイクルに基づいた予防的なスプリング交換が含まれています。
油圧衝撃は、すぐには明らかではない問題を引き起こします。方向制御弁 WMU の位置が突然変わると、ライン内に一時的な圧力スパイクが発生します。これらのスパイクはノイズを発生させ、コンポーネントの疲労を加速させ、キャビテーションによる損傷を引き起こす可能性があります。油圧ライン内で「バタン」という音やハンマーで叩くような音として聞こえます。解決策には、圧力ラインにスロットル バルブまたはショック ダンパーを追加して、流量の変化を遅くすることが含まれます。これにより追加の圧力降下が発生するため、システム設計でそれを考慮する必要があります。
実際に機能するメンテナンス戦略
方向制御バルブ WMU を確実に実行し続けるには、特殊なツールや高度なトレーニングは必要ありませんが、一貫性が必要です。最も重要なメンテナンス作業は、最も単純でもあります。それは、きれいな作動油を維持することです。汚れているように見える場合だけでなく、メーカーの推奨に従ってフルードを交換してください。作動油は、たとえまだきれいなように見えても、時間の経過とともに化学的に劣化します。アプリケーション向けに評価されたフィルタを使用し、スケジュールに従って変更してください。
システム圧力を定期的に監視してください。圧力の突然の低下は、バルブの内部漏れを示している可能性があります。数週間または数か月にわたって徐々に圧力が低下する場合は、シールの劣化を示唆します。これらの傾向を早期に把握することで、緊急シャットダウンに対処するのではなく、計画的なダウンタイム中にメンテナンスをスケジュールすることができます。
異音にご注意ください。方向制御バルブ WMU は、位置を移動するときのわずかなカチッという音を除いて、静かに動作する必要があります。ゴシゴシ音、きしむ音、またはパンパンという音はすべて問題を示しています。通常、研削は汚れを意味し、キーキーという音は潤滑不足を示し、衝撃音は油圧ショックを示します。
定期点検時にカムとローラーの状態を確認してください。摩耗、傷、変形の兆候がないか確認してください。カム表面が摩耗してもバルブは作動する可能性がありますが、衝撃荷重が生じて内部摩耗が促進されます。ローラーはベアリング上で自由に回転するはずです。所定の位置で凍結すると、カムがスムーズに回転せずにローラー表面を引きずり、過剰な熱と摩耗が発生します。
詳細なメンテナンス記録を保管してください。フィルターを交換したとき、システムをフラッシュしたとき、および観察された症状に注意してください。多くの場合、障害が発生する前に問題を予測するのに役立つパターンが出現します。たとえば、約 10,000 サイクル後にスプールの固着が発生する傾向があることに気付いた場合は、8,000 サイクルでの予防交換を計画できます。
OEM と互換性のある代替品: 正しい選択をする
方向制御バルブの市場では、OEM メーカーの製品と互換性のある代替品の両方が提供されます。ボッシュ レックスロスは、業界全体で数十年にわたる実証済みのパフォーマンスにより、WMU バルブの主要 OEM として標準を確立しています。同社のバルブは、建設機器から化学処理プラント、航空宇宙地上支援機器から海洋システムに至るまで、幅広い用途に使用されています。

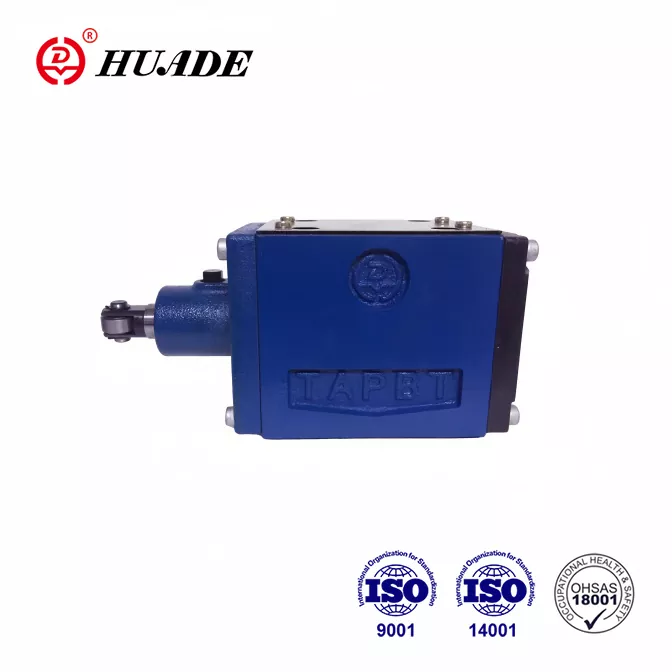

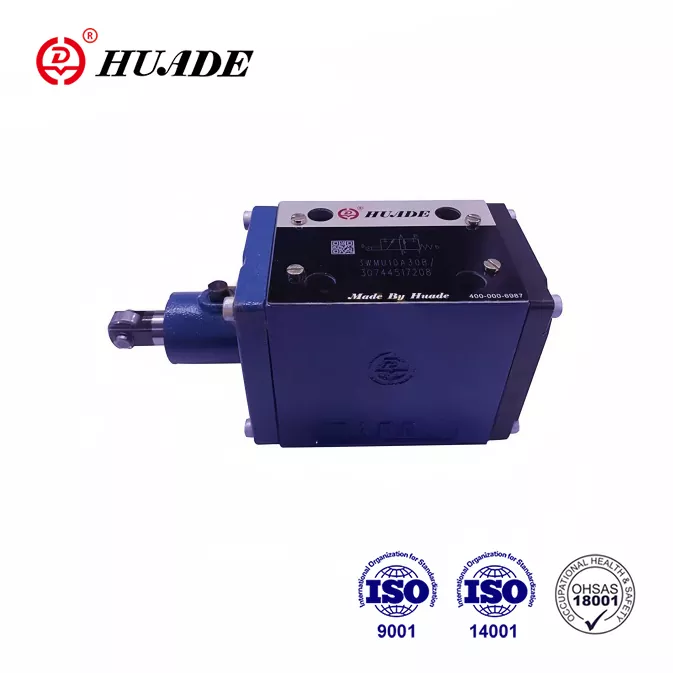

Huade Hydraulic などの互換性のあるメーカーは、同じ規格を満たし、交換可能な取り付けを提供するバルブを製造しています。これらの代替品は通常、OEM 製品よりも 20 ～ 30% 安価であり、予算を管理する場合には魅力的に思えます。本当の問題は、そのコスト削減が特定のアプリケーションにとって意味があるかどうかです。
障害によって安全上の危険が生じたり、非常に高価なダウンタイムが発生したりするミッションクリティカルなシステムの場合、OEM バルブが合理的です。船舶のステアリングを制御したり、製鉄所で重量物の位置を調整したりする方向制御バルブ WMU について考えてみましょう。 OEM の品質を維持するために支払う保険料は、障害による壊滅的なコストに対する保険となります。 OEM バルブは通常、高振動環境でより優れた性能を示し、より多くのサイクルにわたって仕様を維持します。
デューティサイクルが低い、重要度の低いアプリケーションの場合は、互換性のあるバルブを使用することで総所有コストを最適化できます。ジョブショップで低速プレスのシーケンスを制御する方向制御バルブ WMU は、連続生産の場合と同じ要求に直面しません。互換性のあるバルブによるコスト削減により、スペアを在庫したり、他のシステム コンポーネントをアップグレードしたりすることができます。主張する基準を実際に満たし、文書を提供できる信頼できるサプライヤーから購入するようにしてください。
賢明な戦略には二重調達が含まれます。障害により生産が停止したり、安全上の問題が発生したりする重要な経路には、OEM 方向制御バルブを使用してください。信頼性が多少低下しても許容される二次機能には互換性のあるバルブを指定してください。このアプローチにより、施設全体のリスクとコストのバランスがとれます。
WMU が優れた現実世界のアプリケーション
方向制御バルブ WMU は、機械的な位置検出が必要であり、電気コンポーネントが問題となるアプリケーションに最適です。工作機械はその好例です。フライス盤のテーブルが最終位置まで移動すると、テーブル上のカムが WMU バルブに接触し、次の動作が開始されます。この相互作用の機械的性質は、電気センサーに影響を与える冷却剤のスプレー、金属片、温度変化があっても確実に機能します。
パンチ プレスやスタンピング装置では、シーケンス操作のために方向制御弁が広く使用されています。プレスラムには、ストローク中の特定の位置でバルブを作動させるカムが搭載されています。 1 つのバルブが、保持回路のためにダイが閉じられたときに信号を送信する場合があります。別のものが部品の排出を引き起こす可能性があります。 3 番目は安全ゲートを制御する可能性があります。これらの機械的インターロックは、コストや故障箇所を増やす複雑なプログラミングや電気パネルを使用せずに、信頼性の高いシーケンスを実現します。
冶金装置は、考えられる限り最も過酷な産業環境で動作します。圧延機、鍛造品、熱処理システムは、高温、重度の汚染、激しい振動にさらされます。方向制御バルブ WMU は、電気的に作動する代替バルブよりもこれらの条件にうまく対処します。機械的作動は、電子コンポーネントを無効にする電磁干渉、ほこり、または極端な温度を気にしません。
海洋および海洋アプリケーションでは、機械的作動の信頼性が重視されます。塩水噴霧、湿気、絶え間ない振動は、船舶やプラットフォームの電気システムに悪影響を及ぼします。デッキ機械またはステアリング システムを制御する方向制御バルブ WMU は、腐食を心配することなく信頼性の高い動作を提供します。機械的な性質により、特殊な電子診断装置が必要ないため、メンテナンスも簡素化されます。
マテリアルハンドリングシステムは、リミットストップと位置検出に WMU バルブを使用します。油圧リフト シリンダーは事前に設定された位置に達するまで伸長し、そこでカムがバルブをトリガーして動きを停止したり、次の操作の準備ができていることを知らせたりします。この機械的なフィードバックは即時であり、キャリブレーションからドリフトする可能性のあるタイミング回路やセンサーには依存しません。
最適なパフォーマンスを実現するためのシステム設計の考慮事項
方向制御バルブ WMU を油圧システムに統合するには、バルブ自体の枠を超えて考える必要があります。バルブは他のすべてのコンポーネントと相互作用するため、システムレベルの設計の選択はパフォーマンスと信頼性に影響します。
圧力ラインの設計は、多くのエンジニアが認識している以上に重要です。方向制御バルブ WMU の位置が変わると、流れの過渡状態が発生し、システム全体の圧力が急上昇する可能性があります。これらの圧力スパイクはあらゆるコンポーネントにストレスを与え、油圧システムでよく聞かれる衝撃音を発生させます。圧力ラインに小さなオリフィスまたはスロットル バルブを追加すると、これらの過渡現象が減衰します。その代償として、追加の圧力降下と若干の発熱が発生しますが、衝撃荷重の軽減によりコンポーネントの寿命が大幅に延長されます。
流量の調整には注意が必要です。方向制御バルブ WMU にはさまざまなサイズがあります。これは、1 つのサイズがすべての用途に適合するわけではないためです。サイズが小さいと過剰な圧力降下が発生し、電力が無駄になり、熱が発生します。アクチュエーターの反応が遅く、バルブが熱くなります。オーバーサイジングは安全であるように見えますが、必要以上にコストがかかり、一部のアプリケーションでは実際に制御上の問題が発生する可能性があります。最大流量要件を慎重に計算し、次に大きい標準サイズを選択してください。
濾過は通常以上に注目されるべきです。方向制御バルブ WMU のスプールとボアの間には、通常ミクロン単位で測定される狭い隙間があります。標準的なシステムフィルターが捕捉する粒子よりも小さい粒子でも、問題が発生する可能性があります。重要なバルブのすぐ上流に高効率フィルターを追加することを検討してください。追加の圧力損失は最小限に抑えられ、汚染に対する保護によりコンポーネントの寿命が延長されます。
取り付け位置は、パフォーマンスとメンテナンスへのアクセスの両方に影響します。方向制御弁 WMU を運転中に見やすい場所に配置すると、トラブルシューティングに役立ちます。カムがローラーに適切に接触していることを視覚的に確認できるため、回路が期待どおりに動作しない場合に何時間もヘッドを傷つける必要がなくなります。同時に、バルブとバルブが制御するアクチュエーターの間の配管を最小限に抑えるようにしてください。ホースまたはチューブが 1 フィート余分にあると、圧力降下、潜在的な漏れ箇所、閉じ込められた流体量が増加し、応答が遅くなります。
機械的方向制御の未来
油圧システムの幅広いトレンドを見ると、方向制御弁 WMU が長期的にどのような位置にあるのか疑問に思うかもしれません。電気油圧比例バルブと電子制御は、機械式バルブでは実現できない高度な機能を提供します。しかし、機械的作動がすぐに時代遅れになるわけではありません。
機械システムの信頼性の利点は、特定の用途にとって依然として魅力的です。失敗が許されず、シンプルさが重要な場合は、機械的な直接作動が最適です。電子機器が動作しない場合でも機能するため、過酷な環境の業界では方向制御バルブ WMU が選ばれ続けています。ソフトウェアを更新したり、ファームウェアを破損したり、センサーを再調整したりする必要はありません。
コストを考慮すると、多くの用途では機械式バルブが有利になります。基本的な方向制御バルブ WMU のコストは、同等の電子システムに支払う金額の数分の 1 です。設置時間、プログラミング、継続的なメンテナンスを考慮すると、総コストの差はさらに顕著になります。単純なオン/オフ制御で十分なアプリケーションの場合、比例制御に余分なコストを費やすことはほとんど意味がありません。
標準化は継続的に改善されており、方向制御弁 WMU の汎用性がさらに高まっています。メーカーが共通の取り付けパターンとポート構成を採用することで、さまざまなサプライヤーのコンポーネントをより自由に組み合わせられるようになります。この競争はイノベーションとコスト削減の両方を推進し、エンドユーザーに利益をもたらします。
選択の決定を下す
アプリケーションに適切な方向制御バルブ WMU を選択するには、総所有コストを考慮しながら仕様を要件に適合させる必要があります。まず、バルブに何をさせる必要があるかを明確に定義します。どのような圧力と流量に対応する必要がありますか?どのような環境条件に直面するでしょうか? 1 日に何サイクル動作しますか?失敗の結果は何ですか?
要件を定義したら、OEM と互換性のあるメーカーの両方からのオプションを評価します。マーケティング資料だけでなく、完全な技術文書をリクエストしてください。実際の性能曲線、寸法図、メンテナンスに関する推奨事項を確認してください。詳細な仕様を提供できないサプライヤーや、うますぎる主張をするサプライヤーには注意してください。
購入価格だけでなく、トータルコストを考慮してください。安価なバルブでは 2 倍の頻度で交換が必要となり、コストの節約にはなりません。設置時間、スペアパーツの入手可能性、テクニカル サポートの品質、および潜在的なダウンタイム コストを考慮します。 OEM 方向制御バルブ WMU に対して、より多くの前払いを支払うことが完全に経済的に合理的な場合があります。また、互換性のある代替品が価値を最適化する場合もあります。
サポートとサービスもお忘れなく。交換部品は簡単に入手できますか？質問がある場合、メーカーは技術サポートを提供しますか?バルブを在庫しており、緊急交換が必要な場合に迅速に配送できる地元の代理店はありますか?これらの要素は、小さな価格差よりも重要であることがよくあります。
方向制御バルブ WMU は、産業用油圧機器に引き続き優れた機能を発揮する実証済みのテクノロジーを代表しています。その機械的なシンプルさは、より洗練された代替品では困難な要求の厳しい環境でも信頼性を提供します。これらのバルブがどのように機能するか、どのような仕様が重要か、およびバルブを適切に保守する方法を理解することで、バルブをシステムに効果的に導入し、何年も稼働し続けることができます。新しい機械を設計する場合でも、既存の機器を保守する場合でも、WMU 方向制御バルブは、油圧流量制御のための堅牢でコスト効率の高いソリューションとして検討に値します。
