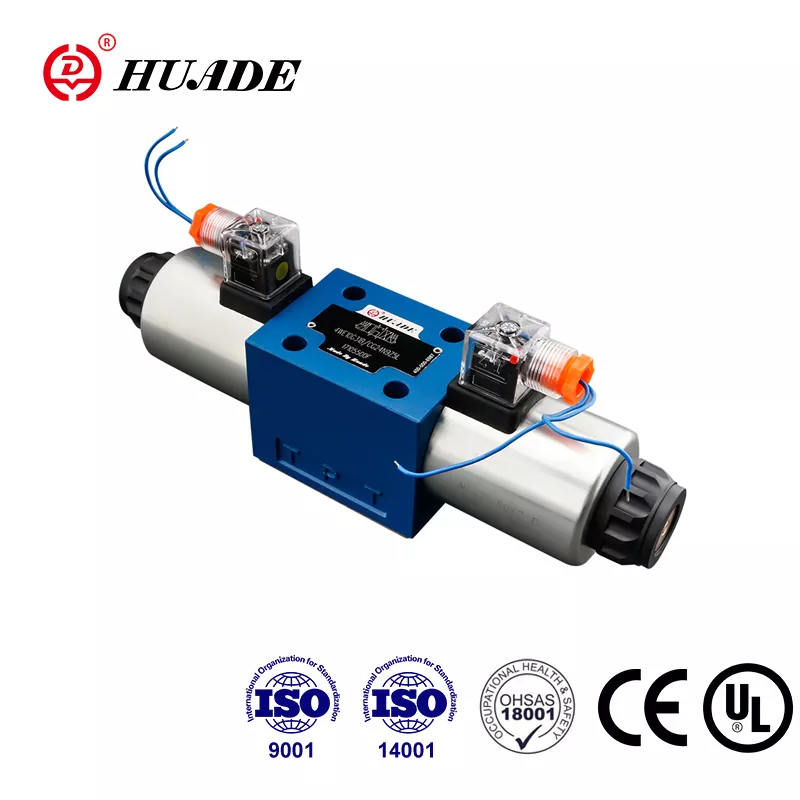

これらのバルブは私たちの周りのいたるところにあります。基礎を掘削する掘削機、倉庫で箱を移動するフォークリフト、さらには飛行機の制御システムでもそれらを見つけることができます。これらのバルブがなければ、重機を制御することは不可能でしょう。
これらのバルブはどのように機能するのでしょうか?
主要な部分
すべての油圧方向制御バルブには、連携して動作する 3 つの重要な部分があります。
1. バルブ本体
バルブ本体は、すべてが起こる家のようなものです。通常、スチールやアルミニウムなどの丈夫な素材で作られています。内部にはポートと呼ばれる穴が丁寧に開けられています。これらのポートには特別な名前が付いています。
- Pポート：加圧流体が入る場所
- Tポート：液体がタンクに戻るところ
- A ポートと B ポート:シリンダーやモーターを動かすために流体が流れる場所
2. 制御要素
これは、実際に流体を方向付ける可動部分です。主に次の 2 つのタイプがあります。
スプール：幅広の部分を持つ鉛筆のような丸いスライド式のピース。前後にスライドすると、液体のさまざまな経路が開閉します。
ポペット:瓶のコルクのように機能する円錐形の部品。閉じているときは非常にしっかりと密閉されますが、開いて液体が通過する可能性があります。
3. アクチュエーター
これが制御要素を動かすものです。一般的なタイプは次のとおりです。
- バルブを安全な位置に押し戻すスプリング
- 通電すると動くソレノイド（電磁石）
- 手元で操作できるマニュアルレバー
- システム自体の圧力を使用するパイロット制御
流体の流れ
油圧シリンダーを使用した簡単な例を使用してみましょう。
中立位置:バルブが中間の位置にあるとき、シリンダーは固定されたままになります。バルブの設計によっては、流体がブロックされたり、タンクに戻される可能性があります。
拡張位置:バルブは圧力ポート (P) をポート A に接続し、流体を送りシリンダーを拡張します。同時に、シリンダーの反対側からの流体がポート B を通ってタンク (T) に戻ります。
後退位置:これでバルブが切り替わります。圧力がポート B に送られてシリンダーが収縮し、流体はポート A からタンクに戻ります。
油圧方向制御弁の種類
内部設計による
スプールバルブ
これらは最も一般的なタイプです。スプールがバルブ本体内でスライドしてさまざまな流路を形成します。
良い点:
- 複数のポジションで複雑な操作を処理できる
- 流体の流れに対する低い抵抗
- 多用途で広く使用されています
あまり良くない:
- 小さな隙間により、一部の液体が内部に漏れる可能性があります
- フルードが汚れていると固着する可能性があります
ポペットバルブ
これらは、シートに対してしっかりと密閉する円錐形またはボール形の要素を使用します。
良い点:
- 内部漏れがほとんどない
- 汚れた液体にも適しています
- 重い荷物を保持するのに最適
あまり良くない:
- 単純なオン/オフ機能に限定される
- 操作するにはさらに力が必要です
操作方法による
手動バルブ:レバー、ノブ、ボタンを使用して手動で操作します。シンプルで信頼性が高いですが、操作するには誰かがそばにいる必要があります。
ソレノイドバルブ:動作には電力を使用します。これらは自動化システムに最適であり、コンピューターで制御できます。
パイロット操作バルブ:システム自体の油圧を使用してメインバルブを動かします。これは、小さなバルブを使用して大きなバルブを制御するようなもので、高流量アプリケーションに最適です。
制御精度別
オン/オフバルブ:全開または全閉のシンプルなスイッチ。照明のスイッチのように、オンかオフになります。
比例弁:これらは、照明の調光スイッチのように、部分的に開くことができます。制御信号を上げるほど、バルブが開きます。これによりスムーズな速度制御が可能になります。
サーボバルブ:最も精密なタイプで、航空機や精密製造装置など、極めて正確な制御が必要な用途に使用されます。
重要な機能と仕様
センター機能
スプール バルブの場合、ニュートラル (中央) 位置で何が起こるかが非常に重要です。
クローズドセンター:すべてのポートがブロックされています。これによりシリンダーは所定の位置にロックされますが、ポンプの動作が難しくなります。
オープンセンター:圧力ポートはタンクに接続されます。これにより、圧力をかけずにポンプを動作させることでエネルギーを節約できますが、シリンダーがドリフトする可能性があります。
タンデムセンター:より優れた耐荷重を提供しながら、エネルギーをいくらか節約するための妥協案です。
主なパフォーマンス数値
- 圧力定格:バルブが安全に処理できる圧力。通常は PSI または bar で測定されます。
- 流量:1分間に通過できる液体の量。通常はガロン/分 (GPM) またはリットル/分で測定されます。
- 応答時間:バルブが制御信号にどれだけ早く反応するか。高速な動作が必要なアプリケーションにとって重要です。
- 圧力損失:流体がバルブを通過するときに失われる圧力の量。低いほど効率が良くなります。
バルブの記号と規格
エンジニアは、油圧図でバルブを示すために特別な記号を使用します。これらのシンボルは国際標準 (ISO 1219) に従っているため、世界中のエンジニアが理解できます。
バルブの記号は次のことを示します。
- 各ポジションを表すボックス
- 流路を示す矢印
- 通行止めを示す T マークの線
- ポートを示す文字 (P、T、A、B)
- スプリングとソレノイドの記号
たとえば、「4/3 バルブ」は 4 つのポートと 3 つのポジションを意味します。
一般的なアプリケーション
建設機械
掘削機は複数の方向制御バルブを使用して、ブーム、アーム、バケット、履帯を個別に操作します。オペレーターはジョイスティックを使用して信号を比例バルブに送信し、スムーズな制御を実現します。
製造業
組立ラインでは、これらのバルブを使用してロボット アーム、プレス、コンベヤ システムを制御します。ソレノイド作動バルブはコンピュータのコマンドに応答して正確なタイミングを実現します。
農業
最新のトラクターは、比例バルブ ブロックを使用してプラウや収穫機などの機械を制御します。自動現場作業のために GPS と統合されたシステムもあります。
航空宇宙
航空機は飛行制御に非常に信頼性の高いサーボバルブを使用しています。これらのバルブは、極端な条件下でも完全に機能する必要があります。
トップメーカー
ボッシュ・レックスロス:高度な電子機器と監視機能を備えた高品質のバルブで知られています。
パーカー・ハニフィン：基本的な工業用バルブからモバイル機器に特化したバルブまで幅広く取り揃えています。
イートン（ヴィッカース）：過酷な条件下でも長期間使用できる耐久性の高いバルブとして有名です。
ダンフォス:移動式油圧装置とエネルギー効率の高いシステムを専門としています。
ハイダック:コンパクトなカートリッジ バルブとカスタム マニホールド ソリューションで知られています。
設置とメンテナンス
適切なバルブの選択
次の要素を考慮してください。
- 圧力と流量の要件: システムのニーズに合わせます
- 制御タイプ: 単純なタスクの場合はオン/オフ、可変速度に比例
- 環境: 条件に適したシールとコーティングを選択してください
- 安全性: 安全な操作を提供する中心機能を選択します
よくある問題と解決策
バルブが作動しない:
- ソレノイドバルブの電気接続を確認してください
- パイロット操作弁の適切な油圧を確認する
- 機械的な障害物を探す
動作が遅いまたは不安定:
- 汚れた作動油を洗浄または交換する
- システム内の空気を確認してください
- バルブのコンポーネントが磨耗していないか検査します
外部リーク:
- 摩耗したシールとガスケットを交換する
- 取付面の平面度の確認
- 適切なボルトトルクを確認する
ベストプラクティス
インストール:
- 設置中はすべてを清潔に保ちます
- 適切なガスケットとシール剤を使用する
- 規定のトルク値でボルトを締めます
手術：
- 低圧から始めて基本機能を確認します
- システムの温度と圧力を監視する
- 適切な濾過により作動油を清潔に保ちます
メンテナンス：
- 定期的にバルブの動作をテストしてください
- スケジュールに従って作動油を交換する
- 詳細なメンテナンス記録を保管する
今後の動向
油圧バルブ業界は進化し続けています。
スマートバルブ:新しいバルブには、状態と性能を報告できるセンサーと電子機器が含まれています。これは、メンテナンスがいつ必要になるかを予測するのに役立ちます。
エネルギー効率:メーカーは、エネルギーの無駄を減らし、運用コストと環境への影響を削減するバルブを開発しています。
統合：バルブはよりコンパクトになり、他のシステムコンポーネントと統合されているため、漏れ箇所が減り、取り付け時間が短縮されます。
デジタル制御:さらに多くのバルブが、デジタル制御システムやモノのインターネット (IoT) ネットワークで動作するように設計されています。
油圧方向制御弁は、最新の機械を可能にする重要なコンポーネントです。シンプルなオン/オフ バルブから高度なサーボ システムに至るまで、これらのデバイスは電気信号または機械信号を制御された油圧力に変換します。
これらのバルブの仕組み、さまざまなタイプ、およびバルブの選択と保守方法を理解することは、油圧システムを扱う人にとって非常に重要です。技術の進歩に伴い、これらのバルブはよりスマートになり、より効率的になり、デジタル制御システムとの統合が進んでいます。
重機の操作、自動化システムの設計、油圧機械のメンテナンスのいずれの場合でも、方向制御弁の知識は作業をより効果的かつ安全に行うのに役立ちます。
用途に適したバルブを選択し、適切にメンテナンスすることで、信頼性の高い動作と長い耐用年数を確保できます。重要なのは、システム要件を理解し、それを適切なバルブ技術と適合させることです。
疑問がある場合は、油圧システムの専門家またはバルブのメーカーに相談してください。これらは、アプリケーション固有のニーズに合わせた具体的なガイダンスを提供し、最適なシステム パフォーマンスを確保するのに役立ちます。
