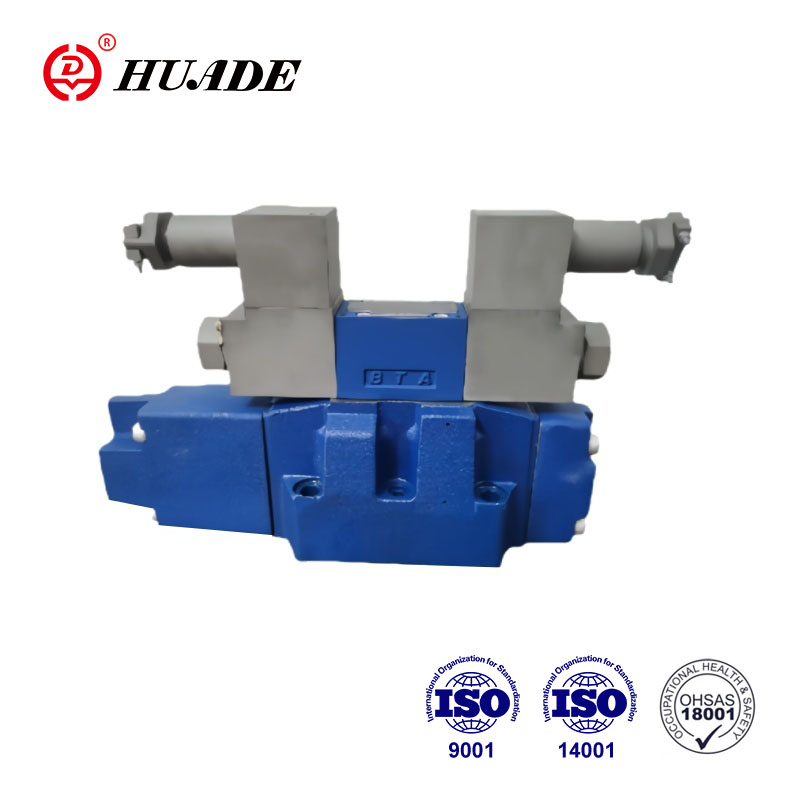

爆発防止の比例方向バルブ4WRZは、正確な制御と爆発性のパフォーマンスを必要とする油圧システムで広く使用されています。 Huadeの4WRZシリーズ爆発防止バルブはCNEX認定を受けています。爆発的な評価と認定は通常、関連する国際基準に準拠しています。爆発防止比例バルブ4WRZには、透明な流れの調節特性があり、油圧システムの圧力、流れ、方向の正確な制御を実現できます。
| 一般的な | ||
| バルブタイプ | 9月 | |
| インストール | オプション、できれば水平 | |
| ストレージ温度範囲（℃） | -20〜 +80 | |
| 周囲温度範囲（℃） | -20〜 +70 | |
| 体重（kg） | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| 油圧（hlpag.p = 100barで測定：40℃±5℃） | ||||||
| 公称サイズ | 10 | 16 | 25 | 32 | ||
| 動作圧力（バー） | パイロットバルブ | 外部パイロットオイル供給 | 30〜100バー | |||
| 内部パイロットオイル供給 | 「D3」のみで100〜350 | |||||
| メインバルブ | 最大315 | 最大350 | 最大350 | 最大350 | ||
| リターンフロー圧力（バー） | ポートT（ポートR）（外部パイロットオイルドレイン） | 最大315 | 最大250 | 最大250 | 最大150 | |
| ポートT（内部パイロットオイルドレイン） | 最大30 | 最大30 | 最大30 | 最大30 | ||
| ポートY | 最大30 | 最大30 | 最大30 | 最大30 | ||
| パイロットオイルボリューム入力信号0-100％（cm） | 1.7 | 4.6 | 10 | 26.5 | ||
| ポートXおよびYのパイロットオイルフロー段階入力信号0-100％（L/min） | 3.5 | 5.5 | 7 | 15.9 | ||
| メインバルブの流れ（L/min） | 最大170 | 最大460 | 最大870 | 最大1600 | ||
| 油圧液 | ミネラルオイル（HL、HLP）からDIN 51524までの調査でさらに液体！ | |||||
| 油圧流体温度範囲（℃） | -20〜 +80（できれば+40〜 +50） | |||||
| 粘度範囲（mm2/s） | 20〜380（できれば30〜46） | |||||
| 汚染の程度 | 圧力液の最大許容度の汚染度は、NAS 1638またはISO 4406（c）です | βx≥75の最小保持率を持つフィルターが推奨されます | ||||
| パイロットバルブ | NAS 1638クラス7 | x = 5 | ||||
| メインバルブ | NAS 1638クラス9 | x = 15 | ||||
| ヒステリシス（％） | ≤6 | |||||
| 電気 | ||
| バルブタイプ | 9月 | |
| EN 60529へのバルブの保護のタイプ | ケーブルソケットが取り付けられ、ロックされたIP65 | |
| 電圧タイプ | DC | |
| コマンド値の重複（％） | 15 | |
| マックス。現在（a） | 1.5 | |
| ソレノイドコイル抵抗（ω） | Cold value at 20℃ | 4.8 |
| マックス。温かい価値 | 7.2 | |
| 義務 （％） | 100 | |
| コイル温度（℃） | 最大150 | |
| EN 60529へのバルブ保護 | マウントされた固定プラグインコネクタを備えたIP65 | |
| コントロールエレクトロニクス | ||
| タイプWRZの外部アンプ | VT-VSPA2-1-L2X / ... | |
| コマンド値信号 | 電圧入力 "a1"（v） | V±10 |
| 現在の入力 "f1"（ma） | 4〜20 | |
特徴：
▶パイロット動作した比例方向バルブは、流れの方向と大きさを制御します
▶操作は、中央の糸と取り外し可能なコイルを備えた比例ソレノイドによるものです
▶サブプレートの取り付けについて：
ISO 4401およびDIN 2430への移植パターン
▶スプリング中心コントロールスプール
▶4WRZE：電圧入力または電流入力を備えた統合エレクトロニクス（OBE）（A1RESP。F1）
▶4WRZ：関連するコントロールエレクトロニクス（別々の注文）
応用：
爆発防止方向バルブ4WRZ-L7Xは、コイルマイニング、石炭採掘機械、冶金機械の方向と流れを制御するために使用されます。
■パイロットバルブタイプ3DREP 6 ...
パイロットバルブは、比例したソレノイドで動作した3方向圧力低下バルブです。電気入力信号を比例圧力出力信号に変換するために使用され、すべての4WRZ ...バルブで使用されます。
比例ソレノイドは、中央の糸と取り外し可能なコイルを備えた制御可能なDCウェットピンソレノイドです。ソレノイドは、オプションで外部エレクトロニクスによって制御されます。
デザイン：
バルブは基本的に：
- 住宅（1）
- スプール（2）を制御するスプール（3および4）
- 中央スレッドを使用したソレノイド（5および6）
仕事の原則
- ソレノイド（5および6）が発生した状態にある場合、コントロールスプール（2）が保持されます
中央位置の圧縮スプリングによって
- 比例ソレノイドを活性化することにより、コントロールスプール（2）の直接操作、例えばソレノイド「A」のエネルギー化（5）。圧力測定スプール（3）およびコントロールスプール（2）は、電気入力信号に比例して左にシフトされます。進行性の流れの特性を持つオリフィスのような断面を介したPからBへの接続、およびAからTへの接続。ソレノイド（5）、コントロールスプール（2）のエネルギー化は、圧縮スプリングによって中央の位置に戻されます。中央の位置では、ポートAとBはTに開いています。つまり、油圧液は制限なしにタンクに流れることができます。
- オプションでは、系列のオーバーライド、その助けを借りて、コントロールスプール（2）は、ソレノイドのエネルギー化を必要とせずに移動できます。
注：
タイプ3DREP 6：タンクラインの排水を防ぐ必要があります。対応する設置状況の場合、プレロードバルブを取り付けます（プレロード圧力約2 bar）。
2つのスプール位置を持つパイロットバルブ
（タイプ3DREP 6 ... B ...）
原則として、このバルブバージョンの関数は、3つのスプール位置を持つバルブの機能に対応しています。ただし、この2ポジションバルブには、ソレノイド「A」（5）のみが提供されています。 2番目の比例ソレノイドの代わりに、プラグネジ（7）が取り付けられています。
■パイロット動作した比例方向バルブタイプ4WRZ ...
タイプ4Wrzのバルブ...は、比例ソレノイドの比例による動作を備えたパイロット操作方向バルブです。それらは、流れの方向と大きさを制御します。
デザイン：
バルブは基本的に：
- 比例ソレノイド（5および6）、コントロールスプール（2）、およびオリフスプラグ（15）を備えたパイロットバルブ（9）
- メインスプール（11）とセンタリングスプリング（12）を備えたメインバルブ（10）。
仕事の原則
- ソレノイド（5および6）がエネルギー化されると、メインスプール（11）は、中央の位置にあるスプリング（12）を中心に保持します。
- パイロットバルブ（9）を介して1thae tmbainスプール（11）の操作は、スプールの位置に応じて、Pからb、t（r）またはpからbとt（r）に応じて、比例して移動します。
例えばソレノイド「B」（6）にエネルギーを与えることにより、コントロールスプール（2）が右に移動し、パイロットオイルはパイロットバルブ（9）を介して圧力チャンバー（13）に供給され、電気入力信号に比例してメインスプール（11）を動かします。進行性の流れを備えたオリフィスのような断面を介して、PからAおよびBへの接続。
特性。
ソレノイド（6）、コントロールスプール（2）、およびメインスプール（11）のエネルギー化が中心位置に戻されます。
- ポートPを介して内部的にパイロットバルブへのパイロットオイル供給またはポートXを介して外部的に供給。
- オプションのマニュアルの助けを借りて、ソレノイドのエネルギー化を必要とせずにコントロールスプール（2）を移動できます。
注：
100BARを超えるシステム圧力の場合、タイプD3パイロット圧力削減モジュール（14）は、パイロットバルブ（9）とメインバルブ（10）の間に適合する必要があります。
爆発防止の比例方向バルブ4WRZのシンボル
