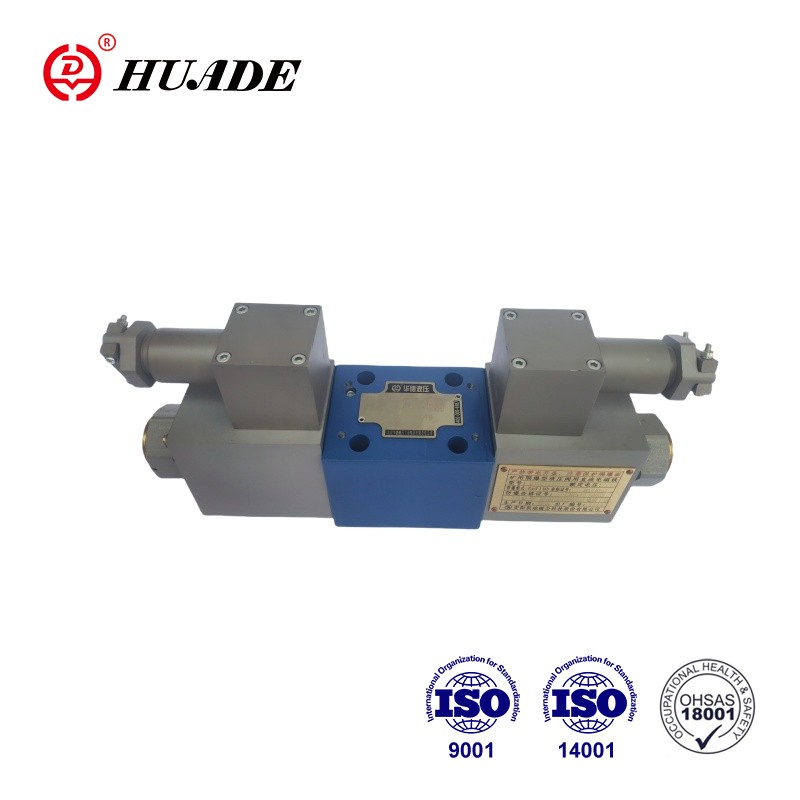

防爆比例方向切換弁 4WRA 10-2X は高品質の耐食性材料で作られており、ハウジングは防爆材料で作られており、爆発の衝撃や火炎浸食に効果的に耐えることができます。防爆比例方向切換弁 4WRA 10-2X が CNEX 認証に合格しました。 Huadeの防爆製品は高品質かつ低価格で市場で安定した評価を得ています。
| 油圧 | |||
| インストール | オプション、できれば水平 | ||
| 呼び径 | 6 | 10 | |
| 重量(kg) | 4WRA...2X | 2 | 6.6 |
| △pにおける公称流量Qvnom = 10 bar (L/min) | 7、15、26 | 30、60 | |
| ヒステリシス(%) | ≤5 | ||
| 反転スパン (%) | ≤1 | ||
| 応答感度(%) | ≤ 0.5 | ||
| 最高使用圧力 | ポート A、B、P (バー) | 350 | |
| ポート T (バー) | 210 | ||
| 圧力流体 | 鉱物油(HL、HLP) DIN 51524に準拠 | ||
| その他の圧力流体もご要望に応じます。 | |||
| 周囲温度範囲(℃) | 4WRA...2X | -20°C ～ 70°C (-4°F ～ 158°F) | |
| 粘度範囲(mm2/秒) | 20～380(できれば30～46) | ||
| 流体清浄度クラス | NAS1638 クラス9 または ISO 4406 クラス 20/18/15 | ||
| 電気 | ||||
| 1)ソレノイドデータ | ||||
| 電圧の種類 | 直流 | |||
| 4WRA用指令値信号 | ±10Vor4～20mA | |||
| ソレノイドあたりの最大電流 (A) | 2.5 | 1.5 | 0.8 | |
| ソレノイドコイル抵抗(Ω) | 20℃における冷温値 | 2 | 4.8 | 19.5 |
| 最大温値 | 3 | 7.2 | 28.8 | |
| 義務 （％） | ED100% | |||
| 最高コイル温度(℃) | 150 | |||
| EN60529に準拠したバルブ保護 | IP65 | |||
| 2) 制御電子機器 | ||||
| 増幅器 | 4WRA...2X | VT-VSPA2-...- 2X | ||
| 電源電圧(V) | 公称電圧 | 24 | ||
| 下限値 | 21/22(4WRA) | |||
| 上限値 | 35 | |||
| アンプ消費電力(A) | アイマックス | <1.8 | ||
| インパルス電流 | 3 | |||
特徴：
▶流れの方向と大きさを制御する直動式比例方向切換弁
▶サブプレート取付用：配管パターンはISO4401に準拠
▶中心ネジと取り外し可能なコイルを備えた比例ソレノイドによる作動
▶スプリングセンターコントロールスプール
応用：
防爆比例方向切換弁 4WRA 10-2X は炭鉱で広く使用されています。石油化学産業。
バルブは基本的に、取り付け面を備えた本体 (1)、圧縮スプリング (2) を備えた制御スプール (3)、中心ネジを備えたソレノイド (4) で構成されています。
ソレノイド (4) が消勢されると、制御スプール (3) は圧縮バネ (2) によって中央位置に保持されます。
比例ソレノイド (4) の 1 つを通電することにより、制御スプール (3) を直接操作します。ソレノイドを右に制御し、電気入力信号に比例して制御スプール (3) を左に動かし、漸進的な流れ特性を持つオリフィス状の断面を介して P から A、B から T に接続します。
ただし、4WRA(E)...A-2X の 2 つのスイッチ位置バルブにはソレノイド「a」のみが取り付けられています。プラグ (6) が「b」比例ソレノイドの所定の位置に取り付けられています。
防爆比例方向弁 4WRA 10-2X の記号
