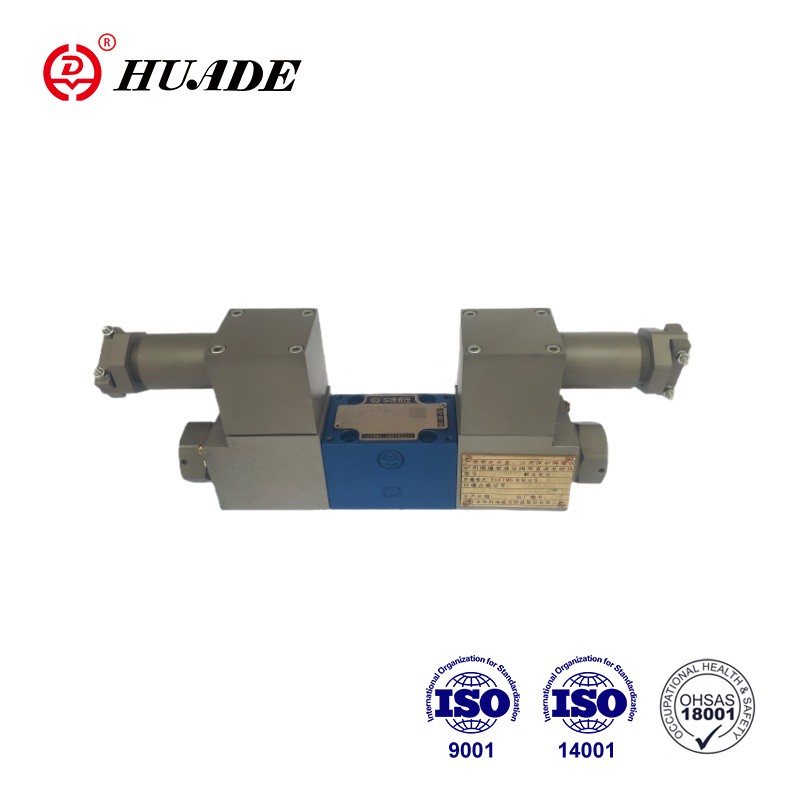

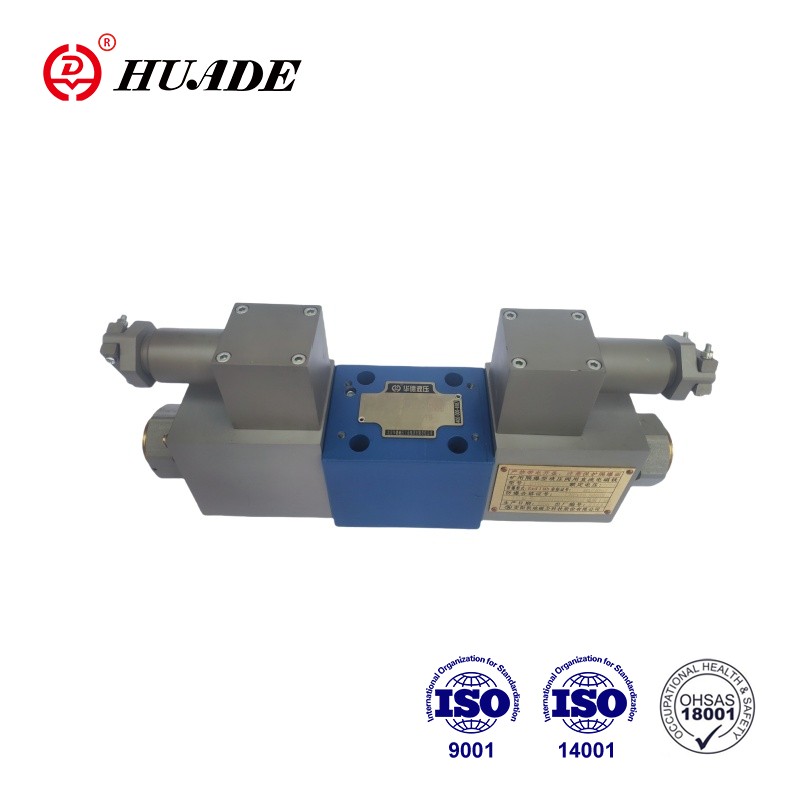

Huade の防爆型比例方向切換弁 4WRA 6-2X は、4/2 および 4/3 方向の比例方向切換弁です。これらは、サブプレート取り付け用の直接操作コンポーネントとして設計されています。これらは、中央のネジと取り外し可能なコイルを備えた比例ソレノイドによって作動します。ソレノイドは外部制御電子機器によって制御されます。この 4WRA 6-2X 防爆バルブは、主に油圧システムの流量、圧力、速度、その他のパラメータの正確な制御が必要な分野で幅広い用途に使用できます。
| 油圧 | |||
| インストール | オプション、できれば水平 | ||
| 呼び径 | 6 | 10 | |
| 重量(kg) | 4WRA...2X | 2 | 6.6 |
| △pにおける公称流量Qvnom = 10 bar (L/min) | 7、15、26 | 30、60 | |
| ヒステリシス(%) | ≤5 | ||
| 反転スパン (%) | ≤1 | ||
| 応答感度(%) | ≤ 0.5 | ||
| 最高使用圧力 | ポート A、B、P (バー) | 350 | |
| ポート T (バー) | 210 | ||
| 圧力流体 | 鉱物油(HL、HLP) DIN 51524に準拠 | ||
| その他の圧力流体もご要望に応じます。 | |||
| 周囲温度範囲(℃) | 4WRA...2X | -20°C ～ 70°C (-4°F ～ 158°F) | |
| 粘度範囲(mm2/秒) | 20～380(できれば30～46) | ||
| 流体清浄度クラス | NAS1638 クラス9 または ISO 4406 クラス 20/18/15 | ||
| 電気 | ||||
| 1)ソレノイドデータ | ||||
| 電圧の種類 | 直流 | |||
| 4WRA用指令値信号 | ±10Vor4～20mA | |||
| ソレノイドあたりの最大電流 (A) | 2.5 | 1.5 | 0.8 | |
| ソレノイドコイル抵抗(Ω) | 20℃における冷温値 | 2 | 4.8 | 19.5 |
| 最大温値 | 3 | 7.2 | 28.8 | |
| 義務 （％） | ED100% | |||
| 最高コイル温度(℃) | 150 | |||
| EN60529に準拠したバルブ保護 | IP65 | |||
| 2) 制御電子機器 | ||||
| 増幅器 | 4WRA...2X | VT-VSPA2-...- 2X | ||
| 電源電圧(V) | 公称電圧 | 24 | ||
| 下限値 | 21/22(4WRA) | |||
| 上限値 | 35 | |||
| アンプ消費電力(A) | アイマックス | <1.8 | ||
| インパルス電流 | 3 | |||
特徴：
▶流れの方向と大きさを制御する直動式比例方向切換弁
▶サブプレート取付用：配管パターンはISO4401に準拠
▶中心ネジと取り外し可能なコイルを備えた比例ソレノイドによる作動
▶スプリングセンターコントロールスプール
応用：
防爆比例方向切換弁 4WRA 6-2X は、重機製造、工作機械、産業オートメーションで使用できます。
バルブは基本的に、取り付け面を備えた本体 (1)、圧縮スプリング (2) を備えた制御スプール (3)、中心ネジを備えたソレノイド (4) で構成されています。
ソレノイド (4) が消勢されると、制御スプール (3) は圧縮バネ (2) によって中央位置に保持されます。
比例ソレノイド (4) の 1 つを通電することにより、制御スプール (3) を直接操作します。ソレノイドを右に制御し、電気入力信号に比例して制御スプール (3) を左に動かし、漸進的な流れ特性を持つオリフィス状の断面を介して P から A、B から T に接続します。
ただし、4WRA(E)...A-2X の 2 つのスイッチ位置バルブにはソレノイド「a」のみが取り付けられています。プラグ (6) が「b」比例ソレノイドの所定の位置に取り付けられています。
防爆比例方向弁 4WRA 6-2X の記号
