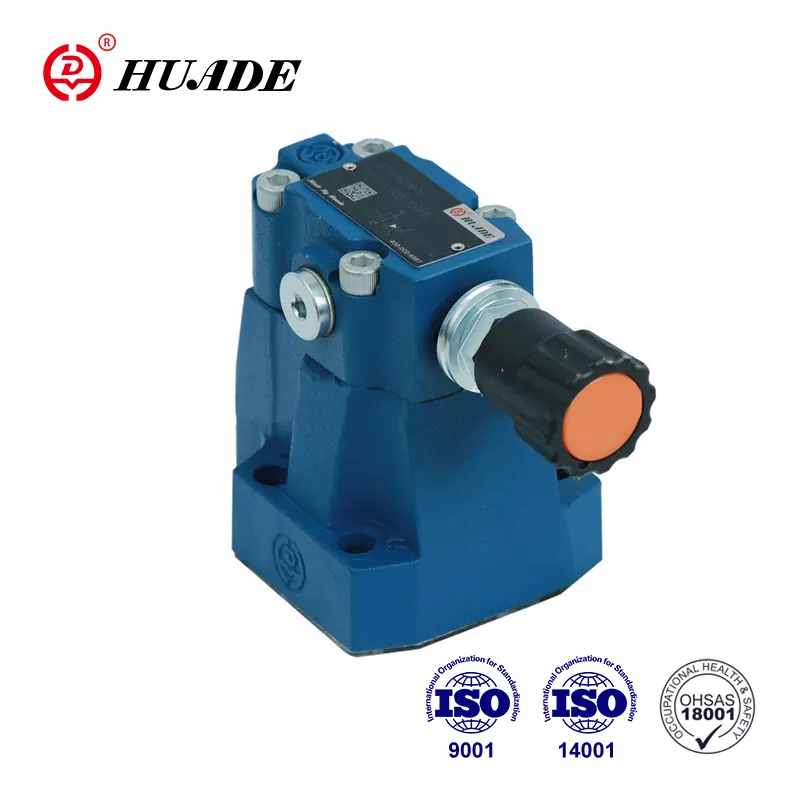

都市の水道システムははるかに高い圧力で動作しているにもかかわらず、あなたの家ではどのようにして安定した水圧が得られるのか疑問に思ったことはありますか?あるいは、工場はどのようにして危険な圧力スパイクから機器を保護しているのでしょうか?減圧弁 (PRV) は、舞台裏で年中無休で働く縁の下の力持ちです。減圧弁とは何ですか?
減圧弁は、高い水圧やガス圧をより安全で安定したレベルまで自動的に下げる特殊なタイプのバルブです。パイプ、家電製品、機器を損傷から守る圧力の「門番」と考えてください。
簡単な例え:強力な消防ホースからの水を繊細なグラスに注ごうとしていると想像してください。その強烈な圧力を軽減する方法がなければ、ガラスは即座に粉々になってしまいます。 PRV は、背後にどれだけの圧力がかかっても、水の流れを自動的に調整してグラスを優しく満たすスマート ノズルのように機能します。
なぜ減圧弁が必要なのでしょうか?
PRV を使用する主な理由は次のとおりです。
- 安全性：高圧によりパイプが破裂したり、機器が故障して危険な状態になる可能性があります
- 機器の保護:高価な家電製品や機械の損傷を防ぎます
- プロセスの安定性:製造および産業プロセスにおける一貫したパフォーマンスを保証します
- 節水:最適な圧力レベルを維持することで無駄を防ぎます
- エネルギーの節約:システム効率を最適化することでエネルギーコストを削減します
減圧弁はどのように動作するのですか?
すべての PRV の基本原理は驚くほど単純です。下流 (出口) の圧力を使用して、バルブの開閉量を制御します。
基本的なプロセス
- バルブには上流側（入口）から高圧が入ります。
- 検出機構 (スプリングやダイヤフラムなど) が出口圧力を監視します
- バルブはこのフィードバックに基づいて開度を自動的に調整します。
- 安定した低圧がシステムに流出します。
それは、水圧を常に監視し、何もしなくても完璧に調整してくれるスマートアシスタントがいるようなものです。
主要コンポーネント
すべての PRV には次の主要な部分があります。
- バルブ本体:すべてのコンポーネントを含むメインハウジング
- ダイヤフラムまたはピストン:出口圧力を感知してバルブを制御します
- 春：希望の圧力レベルを設定する力を提供します
- 調整ネジ:出口圧力設定を変更できます
- バルブシートとディスク:実際に流れを制御する部分
減圧弁の種類
すべての PRV が同じように作成されるわけではありません。主要なカテゴリが 2 つあり、それぞれに独自の強みがあります。
1. 直動式 PRV (スプリング式)
これらは、ほとんどの家庭や中小企業で見られる、よりシンプルで一般的なタイプです。
仕組み:スプリングがダイヤフラムを押し、出口圧力に基づいてバルブの開度を直接制御します。
以下に最適:
- 住宅用水道システム
- 小規模な商用アプリケーション
- 高精度が重要ではないシンプルなセットアップ
長所:
- 安価な
- 設置とメンテナンスが簡単
- 圧力変化に対する素早い反応
- 非常に信頼できる
短所:
- 流量が増加すると、圧力が「低下」する可能性があります
- パイロット式に比べて精度が劣る
- 限られた流量容量
2. パイロット操作型 PRV
これらは、より大規模で要求の厳しいアプリケーションで使用される強力な主力製品です。
仕組み:小さな「パイロット」バルブは、入口圧力を使用して大きなメインバルブを制御し、大きな流量を高精度で調整します。
以下に最適:
- 都市水道システム
- 大規模な産業プロセス
- 高精度が要求される用途
- 流量要求が大きく異なるシステム
長所:
- 非常に正確な圧力制御
- 最小限の圧力低下
- はるかに大きなフローを処理する
- さまざまな要求に応じてパフォーマンスを向上
短所:
- より高価な
- より複雑になる（摩耗する可能性のある部品が増える）
- より多くのメンテナンス専門知識が必要
一般的なアプリケーション: PRV が見つかる場所
何を探すべきかさえ分かれば、減圧バルブはどこにでもあります。
あなたの家で
- 給湯器の保護:都市部の高い水圧による損傷を防ぎます
- 家電製品の安全性:洗濯機、食器洗い機、製氷機を保護します。
- 配管器具:蛇口やシャワーで快適な水圧を確保
都市水道システム
- 地域圧力ゾーン:近隣への高い感染圧力を軽減します
- 建物のエントリポイント:幹線道路からの圧力を軽減します
- 防火:スプリンクラーシステムの適切な圧力を維持します
産業用途
- 蒸気システム:高圧蒸気を加熱およびプロセスに使用可能なレベルまで低減します。
- 化学処理:反応や装置の正確な圧力を維持します
- 石油とガス:パイプラインおよび処理装置内の圧力を制御します
- 製造:空気圧ツールや機器に一貫した圧力を確保します。
実際のケーススタディ: PRV の実際の動作
ケーススタディ 1: 50,000 ドルのコーヒー災害
シアトルのスペシャルティ コーヒー焙煎業者は、苦労して PRV の重要性を学びました。同社の高価なイタリア製エスプレッソ マシンは正確に 9 バールの圧力を必要としていましたが、使用頻度が低い期間には市水の圧力が 12 バールにまで上昇しました。結果？ 6 か月間で 50,000 ドルの機器損害。
解決：±2% の精度を持つ 200 ドルのパイロット操作型 PRV。機器の損傷はなくなり、圧力が一定に保たれたためコーヒーの品質が向上しました。
レッスン：場合によっては、最も安価な部品が最も高価な問題を防ぐことができます。
ケーススタディ 2: 病院のヒーロー
新型コロナウイルス感染症 (COVID-19) の流行中、ニューヨークの病院の医療ガス システムは極端な需要の変動に直面しました。古い直動式 PRV は急速な流量変化に対応できず、人工呼吸器内で危険な圧力変動を引き起こしていました。
解決：リアルタイム監視を備えたスマート PRV。システムは需要の変化に数秒以内に自動的に調整するようになり、メンテナンスにより問題が重大になる前に発見できるようになりました。
レッスン：生活に不可欠なアプリケーションでは、スマート テクノロジーは贅沢品ではなく、必需品です。
適切な PRV の選択: 知っておくべきこと
適切な減圧バルブを選択することは、単に棚から 1 つを選ぶことではありません。考慮すべき重要な要素は次のとおりです。
1. 圧力要件
- 入口圧力:どれくらいの圧力がかかっているのでしょうか？
- 出口圧力:アプリケーションにはどの程度の圧力が必要ですか?
- 圧力比:入口圧力と出口圧力の差
2. フロー要件
- 最大流量:ピーク需要時にどれくらいの水またはガスを流す必要があるか?
- 最小流量:最低流量はいくらですか?
- 流量変化:需要は 1 日を通して劇的に変化しますか?
3. 流体の種類と条件
- 流れているもの:水、蒸気、ガス、それとも化学薬品?
- 温度：高温流体にはさまざまな材料が必要です
- 腐食性:一部の液体は特定の材料を侵食します
4. 精度要件
- どれくらい正確か:圧力は±1％以内が必要ですか、それとも±10％でも大丈夫ですか？
- 安定性：流量が変化しても圧力を一定に保つことはどのくらい重要ですか?
5. 材料の選択
さまざまな材料がさまざまな用途に適しています。
- ブロンズ/真鍮:水道システムに適しており、飲料水として NSF 認定を受けています
- 鋳鉄：大規模な水システムに強くて経済的
- ステンレス鋼：高温、腐食性、または衛生的な用途に最適
- 特殊合金:高圧化学処理などの極限条件向け
パフォーマンス特性: 数値を理解する
PRV を評価する場合、いくつかの重要な仕様がわかります。
正確さ
これは、バルブをどの程度閉じると設定圧力を維持できるかを示します。例えば：
- 直動型:通常は±10～20%
- パイロット操作:通常±1～5%
- 高精度モデル:<±1% を達成可能
ドループを理解する: パフォーマンスのキラー
垂れ下がるのは、疲れた重量挙げ選手のようなものだと考えてください。初めて持ち上げ始めたときは、100ポンドを安定して保持できます。しかし、疲れてくると（流量が増加すると）、腕が震え始め、低くなり始めます（圧力が低下します）。
視覚的な例:
設定圧力: 50 PSI
低流量 (10 GPM) の場合: 実際の圧力 = 50 PSI ✓
高流量 (100 GPM) の場合: 実際の圧力は 45 PSI に低下します ✗
この 5 PSI の低下は「ドループ」であり、安定した圧力が必要なシステムでは重大な問題を引き起こす可能性があります。
流量係数 (Cv) をシンプルに
Cv を理解する最も簡単な方法は次のとおりです。Cv は、1 PSI の圧力降下でバルブを通過する毎分何ガロンの流量を表します。
現実世界の数学:50 GPM が必要で、圧力損失が 25 PSI の場合:
必要なCv = 50 ÷ √25 = 50 ÷ 5 = 10
ヒントとして:サイズは常に計算より 30% 大きくしてください。したがって、正確に 10 ではなく、Cv = 13 のバルブを選択することになります。
ターンダウン率
これは、バルブが効果的に制御できる流量の範囲を示しています。
- 直動型:約10:1 (最大流量が100 GPMの場合、制御可能な最小値は10 GPM)
- パイロット操作:最大100:1以上
インストールのベストプラクティス
最高の PRV であっても、正しくインストールされていないと正しく動作しません。重要なポイントは次のとおりです。
バルブの前
- ストレーナーを取り付けます。破片がバルブに詰まるのを防ぎます
- 直管：バルブの前に少なくとも 5 つのパイプ径の直管を確保してください。
- シャットオフバルブ:メンテナンスおよび緊急隔離用
バルブ後
- 圧力計：出口圧力を監視するには
- 直管：バルブ後の少なくとも 2 つのパイプ径
- リリーフバルブ：PRV が閉じられなかった場合の安全のため
一般的なヒント
- 正しいサイズ:単にパイプのサイズを一致させるのではなく、流量要件に基づいて計算します
- 水平設置:通常、アクセシビリティと適切な操作のために好まれます
- 適切なサポート:バルブが配管の重量を支えないようにする
一般的な問題のトラブルシューティング
PRV は信頼性がありますが、問題が発生する可能性があります。最も一般的な問題とその考えられる原因は次のとおりです。
問題: 出口圧力が高すぎる
考えられる原因:
- 破片が原因でバルブが開いたままになっている
- スプリングの疲労や損傷
- ダイヤフラムの故障
- 不適切な調整
問題: 出口圧力が低すぎる
考えられる原因:
- バルブが部分的に閉じた状態で固着している
- 用途に合わせた小さめのバルブ
- バルブ全体の過度の圧力降下
問題: 圧力変動
考えられる原因:
- オーバーサイズによるバルブの「ハンチング」
- 不適切な設置（継手またはポンプに近すぎる）
- 磨耗したバルブコンポーネント
問題: 動作音がうるさい
考えられる原因:
- キャビテーション（圧力損失が大きすぎる）
- 非常に低い開口部で作動する特大バルブ
- バルブを通過する高速度
減圧弁の未来
PRV 業界は新しいテクノロジーで進化しています。
スマート PRV
最新のバルブには次のものが含まれます。
- 圧力センサーリアルタイム監視用
- 電子制御遠隔調整用
- データロギングメンテナンス計画用
- 通信機能ビル管理システムとの統合用
IoTの統合
スマート PRV はモノのインターネット (IoT) に接続できるようになり、次のことが可能になります。
- 遠隔監視どこからでも
- 予知保全パフォーマンスデータに基づく
- 自動最適化圧力設定の
- スマートビルディングシステムとの統合
先端材料
新しい素材で PRV が作られています。
- より耐久性の高い過酷な環境の中で
- パフォーマンスの向上改善された流動特性
- メンテナンスが容易になるセルフクリーニング機能付き
マーケットインテリジェンス: PRV イノベーションを推進しているもの
世界の PRV 市場は 2022 年に 33 億ドルに達し、2030 年までに 44 億ドルに達すると予測されており、これは年間 3.5% という確実な成長率です。しかし、本当に興味深いのは、なぜこの市場が拡大しているのかということです。
実際の市場の推進力 (見出しを超えて)
インフラストラクチャの危機:米国だけでも、水道管の老朽化と不適切な圧力管理により、水道システムから毎日 60 億ガロンが失われています。フリントのような都市は、高圧が鉛汚染を加速させていることを発見しました。突然、PRV は単なるエンジニアリングコンポーネントではなく、公衆衛生ツールになりました。
スマートシティの推進:シンガポールの国家水道局は、送電網全体にスマート PRV を設置した結果、15% の節水効果が得られたと報告しています。都市がそのような ROI を認識すると、導入が急速に加速します。
産業効率戦争:高度な PRV システムを使用している化学プラントでは、8 ～ 12% のエネルギー節約が報告されています。利益率が厳しい業界では、これは状況を一変させるものです。
本当に勝者は誰か (そしてなぜ)
- エマーソン (フィッシャー ブランド):スマートバルブ技術で石油とガスを支配します。デジタル ツインの統合により、シェルは 1 つの施設で計画外のダウンタイムを 35% 削減することができました。
- スパイラックス・サルコ:文字通りエネルギー効率に関する本を執筆した蒸気の専門家です。食品および飲料会社は、蒸気の温度制御が製品の品質を左右するため、この製品を信頼しています。
- ワット:住宅と軽商業に焦点を当てた賢明な動き。彼らは大手建設業者と提携しているため、同社の PRV は現在、多くの新規建設プロジェクトで標準となっています。
クイック選択ガイド: 混乱を乗り越える
30 秒の意思決定ツリー
質問 1: これはあなたの家用ですか?
はい → 直動式、青銅/真鍮、NSF 認定
いいえ → 読み続けてください
質問 2: ±1% 以内の圧力が必要ですか?
YES → パイロット操作またはスマート PRV
NO → 直動式でも大丈夫です
質問 3: 100 GPM を超える流量はありますか?
はい → 間違いなくパイロット操作です
NO → どちらのタイプでも動作します
質問 4: 刺激の強い化学薬品や高温はありますか?
YES → ステンレス鋼または特殊合金ボディ
NO → ブロンズ/鉄でも大丈夫
用途別のおすすめブランド
| 応用 | トップピック | 予算オプション | なぜ |
|---|---|---|---|
| 居住の | ワット25AUB | ズーン・ウィルキンス | NSF認証済み、簡単なサービス |
| 商業用空調設備 | スパイラックス サルコ 25P | アームストロング GP-400 | 実証済みの信頼性、幅広いターンダウン |
| 産業用蒸気 | フィッシャー タイプ 67CFR | スパイラックス サルコ 25P | 高温材料、正確な制御 |
| 化学処理 | エマーソン・フィッシャー 4160 | パーカー PRD シリーズ | エキゾチックな素材も入手可能 |
コストの現実性チェック: 実際に支払う金額
住宅用 PRV (3/4 インチ - 1 インチ)
- 基本的な直動型: $75-200
- プレミアム直動型: $200-400
- スマート住宅: 300～600ドル
商用 PRV (1" ～ 4")
- 直動型: $300-1,500
- パイロット操縦: $800-3,500
- スマート コマーシャル: 1,200 ～ 5,000 ドル
産業用 PRV (4 インチ以上)
- 標準的なパイロット操作: 2,000 ～ 15,000 ドル
- 高性能: 5,000 ～ 25,000 ドル
- スマート産業: $8,000～50,000+
予算を組むべき隠れたコスト
- インストール: 200 ～ 2,000 ドル (複雑さによって異なります)
- 年間メンテナンス: 100 ～ 500 ドル
- 緊急修理：500～5,000ドル
- システムのダウンタイム: 生産損失によるバルブコストの 10 倍が発生する場合が多い
ヒントとして:1 つの重大な機器の故障を防ぐ 500 ドルの PRV は、すぐに元が取れます。私は、200 ドルの住宅用 PRV により、住宅所有者が家電の交換にかかる費用を 10,000 ドル以上節約できるのを見てきました。
メンテナンスとライフサイクル管理
定期的なメンテナンス:
- 目視検査:漏れ、腐食、損傷がないか確認してください
- 圧力チェック:出口圧力が正しいことを確認してください
- ストレーナの清掃：動作に影響を与える可能性のあるゴミを取り除きます
プロフェッショナルサービス:
- 年次検査クリティカルなアプリケーション向け
- バルブの再構築サービスに応じて 5 ～ 10 年ごと
- 校正チェック高精度用途向け
交換用インジケーター:
- 設定圧力を維持できない
- 過度の騒音や振動
- 目に見える磨耗または損傷
- 使用年数 (高品質のバルブの場合、通常 15 ～ 20 年)
環境と持続可能性への影響
PRV が環境のヒーローになる場所は次のとおりです。
