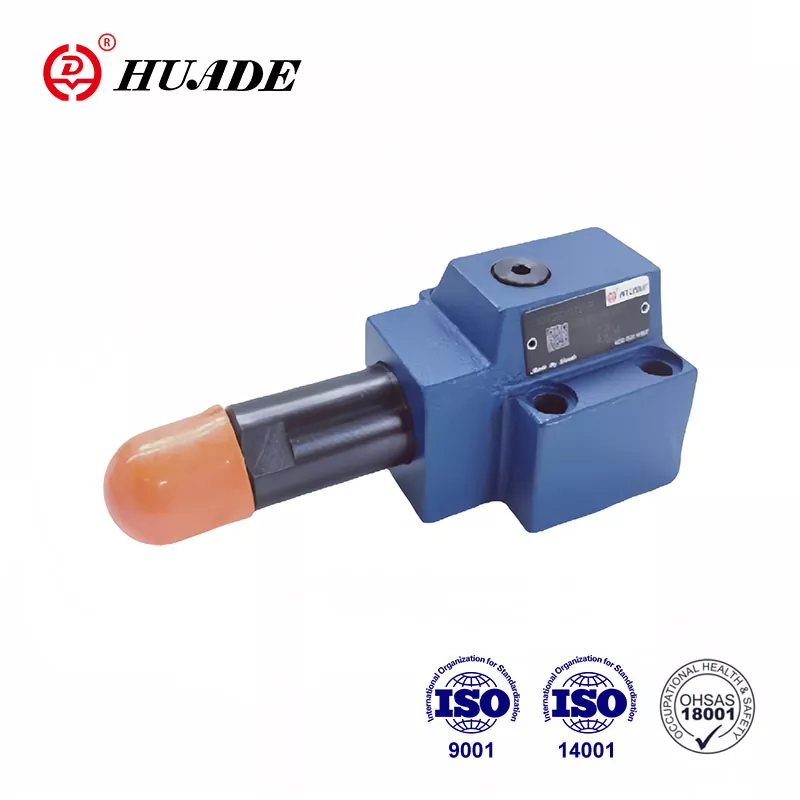

圧力シーケンスバルブ DZ 10 DP

Huafilter は Huade® 油圧シーケンスバルブ DZ 10 DP の供給を専門とするサプライヤーです。中国では油圧システムの修理事業も手掛けている。圧力バルブの品質を1年間保証いたします。保証期間内であれば無料で修理させていただきます。当社は北京華徳油圧工業グループの正規代理店として、お客様に高品質な販売サービスと高品質・低価格の製品を提供しております。

お問い合わせを送信

製品説明

圧力シーケンスバルブタイプ DZ 10 DP は、直接操作の圧力シーケンスバルブです。これは、2 番目のシステムの圧力依存シーケンスに使用されます。高品質かつ低価格で中国や海外で広く販売されています。 Huade® 圧力シーケンスバルブは、油圧業界の国際規格に完全に準拠しています。高度な Rexroth テクノロジーを導入することにより、Huade® 油圧バルブは性能において Rexroth と互換性があります。

圧力シーケンスバルブ DZ 10 DP の製品パラメータ

技術データ
入口圧力、ポート P、B (X） (MPa)	31.5まで
出口圧力Aポート（MPa）	21.0まで
背圧、ポートT (MPa)	16.0まで
最大許容流量(L/min)	80まで
流体	鉱物油（NBRシール用）、またはリン酸エステル（FPMシール用）
粘度範囲(mm²/s)	10～800
流体温度範囲(℃)	-30 ～ +80
流体の清浄度 (um)	流体の清浄度 NAS 1638 クラス 9 に対する流体の最大許容汚染度
最大流量(L/min)	80まで

圧力シーケンスバルブ DZ 10 DPの製品特長と用途

特徴：

▶ サブプレート取付用

▶ 4 つの圧力定格

▶ 4つの調整要素:

。ロータリノブ

。六角スリーブと保護キャップ付き

。ロック可能な目盛付きロータリーノブ

。目盛り付きロータリーノブ

▶ 圧力計接続あり

▶ 逆止弁（オプション）

▶ DIN 24 340、フォーム D、ISO 5781、および CETOP - RP 121H に準拠した取り付けパターン

応用：

この圧力シーケンスバルブ DZ 10 DP は、昇降および輸送機械、建設機械、産業用車両、工作機械、船舶、冶金およびその他の機器の油圧システムで広く使用できます。

圧力シーケンスバルブ DZ 10 DP の断面図と記号

シーケンス圧力は調整要素(1)を介して設定されます。

圧縮スプリング (2) が制御スプール (3) を開始位置に保持し、バルブが閉じます。ポート A の圧力は、制御ライン (4) を介して、圧縮スプリング (2) の反対側の制御スプール (3) のピストン領域に存在します。圧力が圧縮スプリング (2) に設定された値に達すると、制御スプール (3) が移動して接続 A と B が開きます。ポート B に接続されているシステムは、チャネル A の圧力が低下することなくシーケンスされます。

The control signal is obtained via the control line (4) from port A or externally via connection X.

バルブの用途に応じて、漏れたドレンオイルは接続 Y を介して外部に、または接続 B を介して内部に通過できます。

DZ10DP1-40Bの構造

DZ10 DP-10Bの記号
